產品名稱：5G單兵圖傳設備
產品型號：M71HV
通常，在日常工作中，隨時需要派遣人員前往事發現場應急處置突發事件，前往現場的工作人員需要隨身攜帶或配備手持終端設備，實時將現場動態的視頻及音頻信息記錄下來并通過5G/4G或WIFI無線網絡信號實時回傳到后臺應急指揮中心，設備具有實時視頻、對講、實時定位、一鍵SOS緊急呼叫等功能，有效解決了現場突發情況出現的時取證難的問題，同時也方便中心會商研判從而精準的遠程應急指揮調度人力物力，達到快速應急處突、合理處置。因其特點類似于作戰單兵必備的單兵裝備，故稱單兵系統，又稱5G單兵圖傳設備。因其還具有HDMI高清圖像輸入接口，專為移動視頻監控和遠程直播開發的5G直播HDMI編碼設備。通過5G網絡把前端無人機拍攝到的高清圖像傳到后端的指揮中心并能在大屏幕上實時展示出來所以也叫無人機圖傳設備或無人機5G圖傳終端。
5G單兵圖傳設備產品特性
1、整體結構：一體化設計，集成音視頻硬件編碼、5G/4G網絡、GPS&北斗、存儲、鋰電池等模塊。專業的視頻編碼設備，非Android手機類產品，支持攝像機的快速安裝，可通過HDMI輸入接口與無人機、DV攝像機完美組合使用。
2、無線網絡：支持2張5G SIM卡，全網通5G無線網絡，向下兼容 5G/3G 網絡，支持WiFi，可WiFi Client連接模式，也可WiFi AP熱點模式，方便現場提供路由功能給電腦實現無線上網服務；
3、視頻特性：支持1080P、720P雙碼流可選，碼率2048Mbps~16384Mbps可選，同時支持1路AHD高清1080P幀率1~30幀可選，及1路DHMI高清1080P幀率1~60幀，可2路1080P視頻同時上傳，4K高清（800萬高清20幀）可擴展；
4、編碼協議：視頻編碼支持H.264/H.265，音頻編碼支持G.711、G.726或AAC；
5、視頻接口：4芯M6航空頭插孔式攝像機（攝像頭可選配胸夾式攝像機或頭戴耳掛式筆筒攝像機），并有1路HDMI輸入，可外接DV攝像機、無人機遙控器等高清視頻源接入。M71HV這款單兵圖傳設備能實現2路視頻圖像同時上傳，可解決兩個應用場景：一個是解決近端的圖像傳輸，通過單兵設備自帶的攝像機近景拍攝并通過5G傳到應急指揮中心；另一個是解決遠端的圖像傳輸，把無人機空中拍攝到的高清圖像在地面接收到后通過5G傳到應急指揮中心。
6、音頻接口：藍牙輸入，內置藍牙，標配藍牙耳機可選配藍牙對講手柄，支持常規的藍牙耳機連接，或1路HDMI輸入（待擴展）；
7、錄像存儲：支持MicroSD卡（TF卡）存儲，單卡最大存儲容量≥512G，支持循環錄像覆蓋；并支持TF卡導入或導出設備的配置內容，方便配置多臺設備；
8、衛星定位：內置北斗GPS模塊，支持GPS和北斗雙模定位，可關閉GPS定位單獨BD北斗定位，定位信息以OSD方式上報；
9、SOS功能：具有一鍵SOS緊急報警功能，只需要按壓SOS鍵1秒單兵就能主動把現場的視頻及音頻上傳到指揮中心，達成警情主動上報中心，中心軟件彈窗并以警報聲音發出提醒，使值班人員由被動監控變為主動值守；
10、集群對講功能：通過集群軟件可實現PTT集群語音對講功能，可編組實現同組內多個設備相互進行語音對講；
11、網絡接口：2×5G SIM卡全網通，1×WIFI，支持1×10/100M以太網口（Type_C接口轉RJ45網口）；
12、其他接口：1×TF卡卡槽，2×SIM卡雙卡槽，1×Type_C接口；

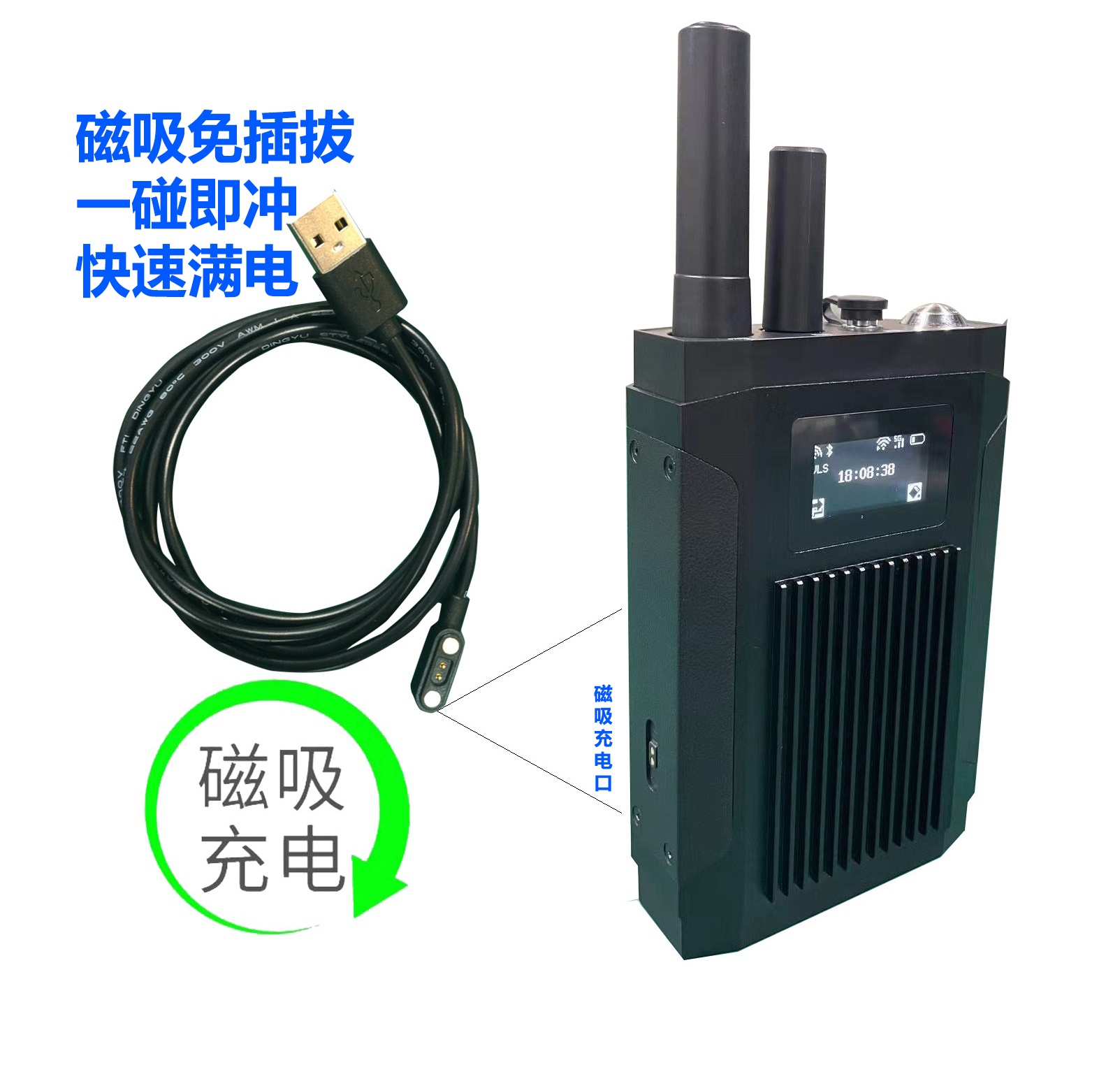

13、供電方式：內置鋰電池，續航待機≥12H圖傳工作時間≥8H，專利設計的磁吸式快充，也可通過Type_C接口外接適配器，支持手機充電寶續電；
14、狀態顯示：具有OLED顯示屏，強光下可清晰的看清所顯示的內容，可顯示多種設備狀態信息（經緯度、藍牙、WIFI、5G網絡狀態、電池容量、時間、TF卡存儲狀態、上下線狀態等），可實現屏保功能；
15、平臺軟件：提供配套的CMSV電腦端軟件，支持IOS、Android、鴻蒙OS手機端軟件；
16、兼容性要求：可提供SDK或API接口支持二次開發對接，可支持GB/T28181協議，可無縫接入GB/T28181國標視頻平臺（可提供第三方檢驗的GB/T28181認證書）能夠被第三方綜合管理平臺兼容或智能指揮系統調用，同時支持CMSV6平臺、MVMS視頻平臺指揮中心可實時調度視頻，發起語音對講，獲取定位信息；
17、工作溫度：-20℃~+60℃；
18、防護等級：IP65
19、配件：便攜式三防手提箱，背包，充電器，Type_C轉RJ45網口線，超細彈簧HDMI線。

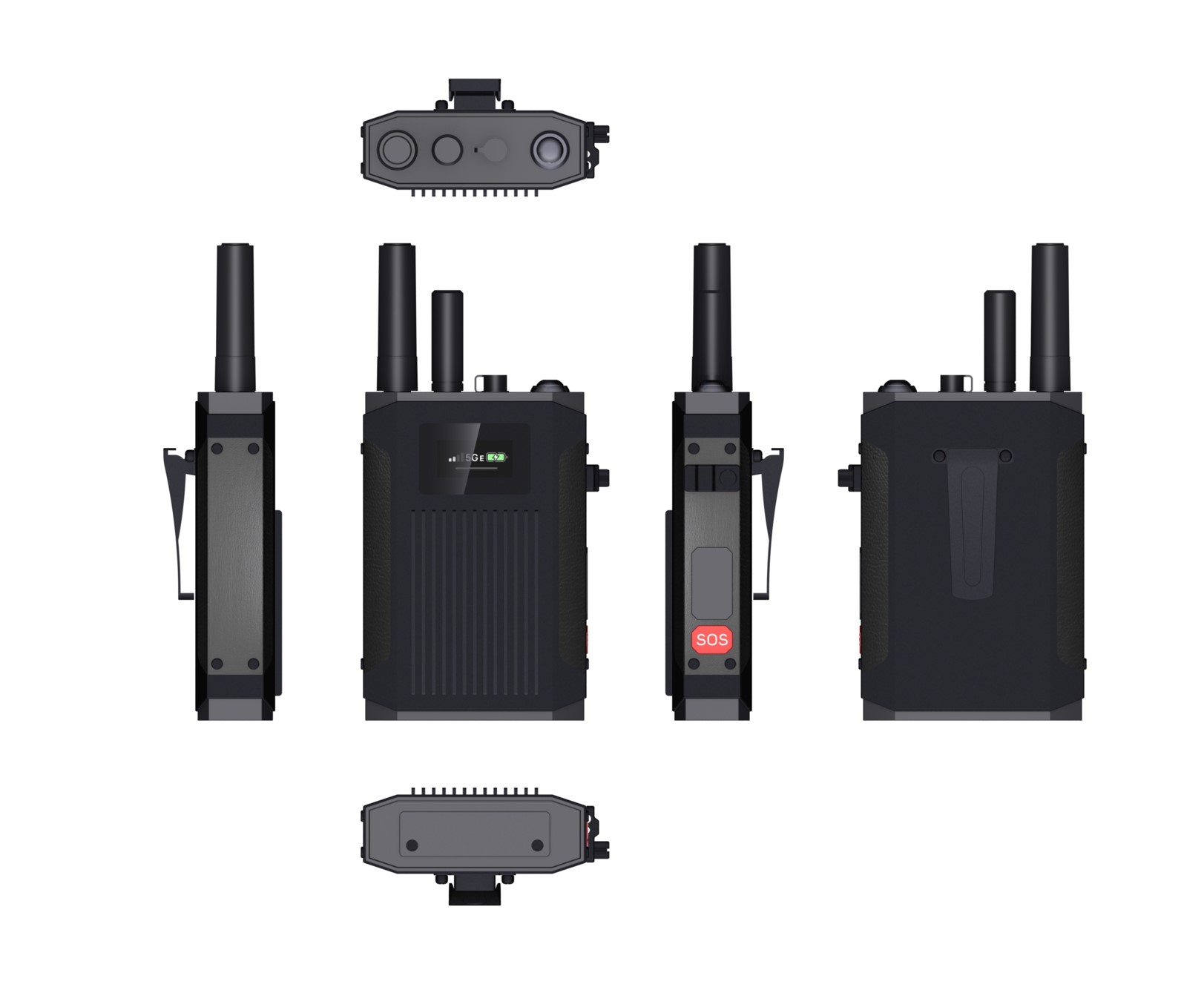

整體結構：
頂部結構：

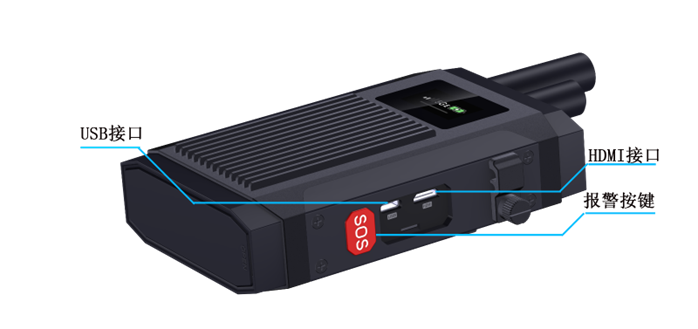

左右兩側結構：

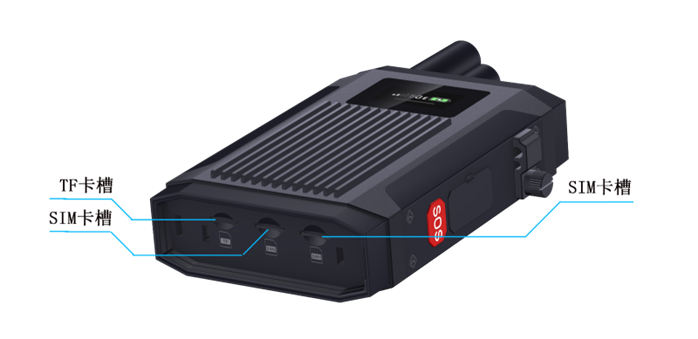

底部結構：
SIM接口：支持雙5G手機卡，注意放卡方向為卡缺口處朝外，金屬面朝上。
TF接口：插TF卡，注意放卡方向為卡缺口處朝里，金屬面朝上。
5G 天線：雙天線接口用于連接帶線 5G 天線。
HDMI：數字高清圖像輸入接口。
RJ45網口：接網線端口，為調試接口（有線網絡連接接口,可用于接有線交換機或者路由器）
POWER開關：控制設備開關 ，打左為開關機。打右為關機。
DC接口：充電器接口用于對內部電池充電，接口接上充電器時適配器指示燈紅色說明正在充電，充滿電旁邊綠燈亮起。標配DC5V/2A適配器，充電時間一般為 2個小時左右。

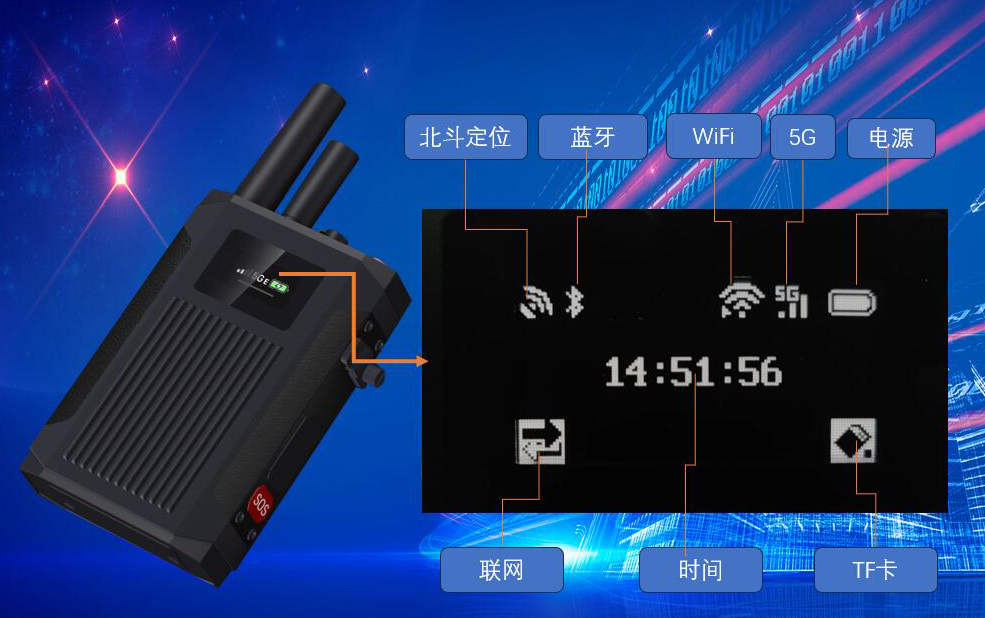

屏幕功能：

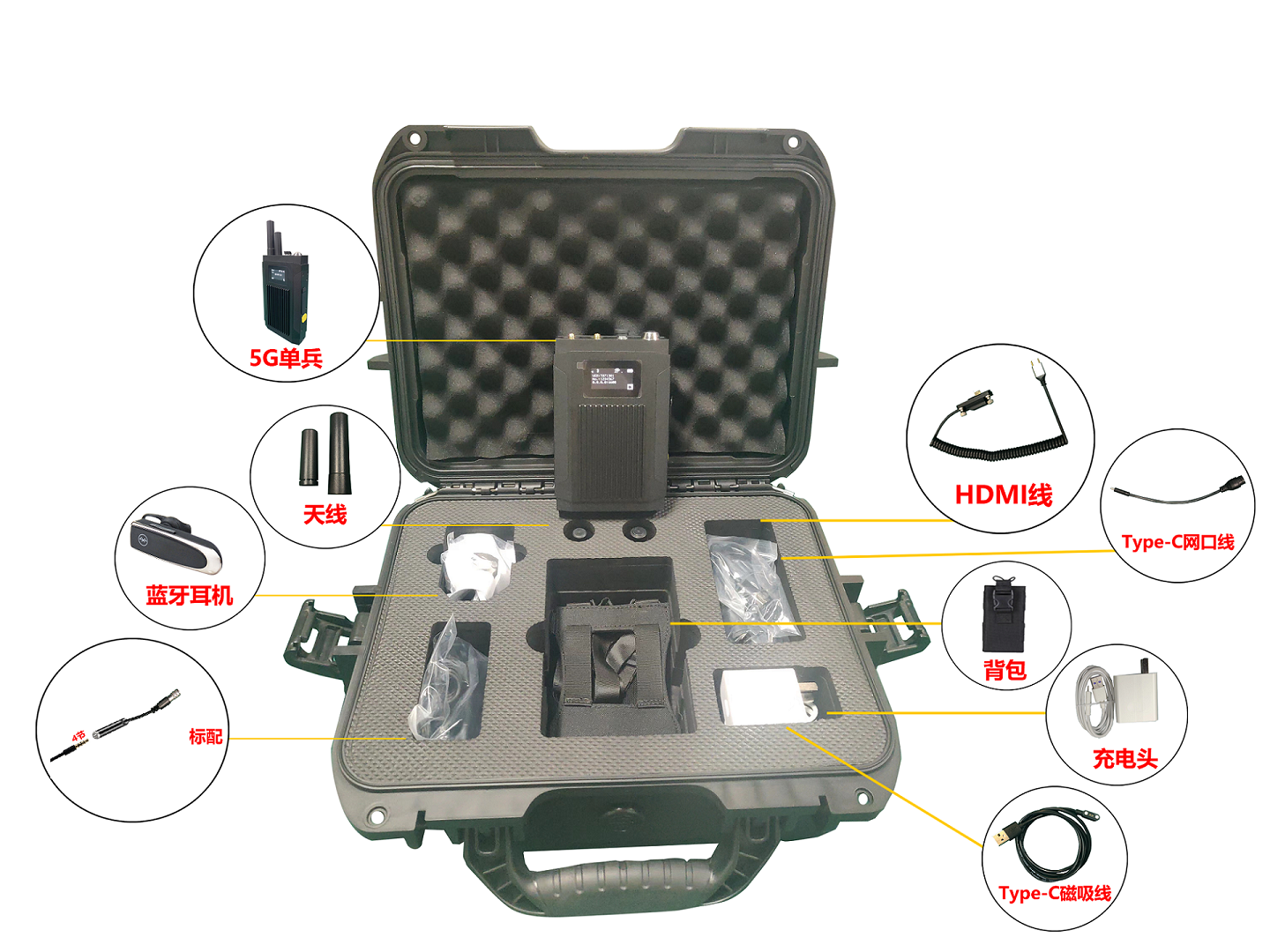

裝箱清單：

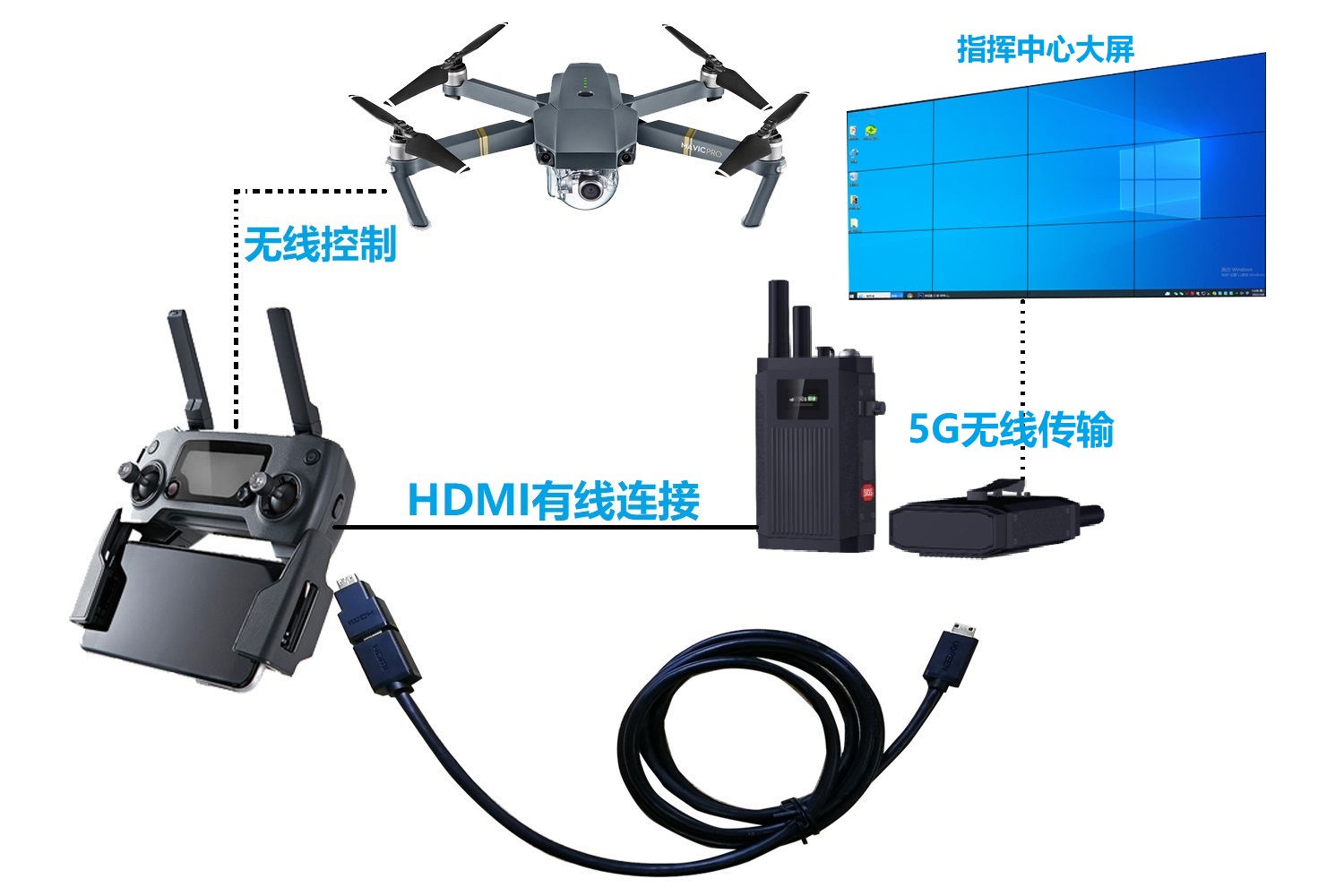

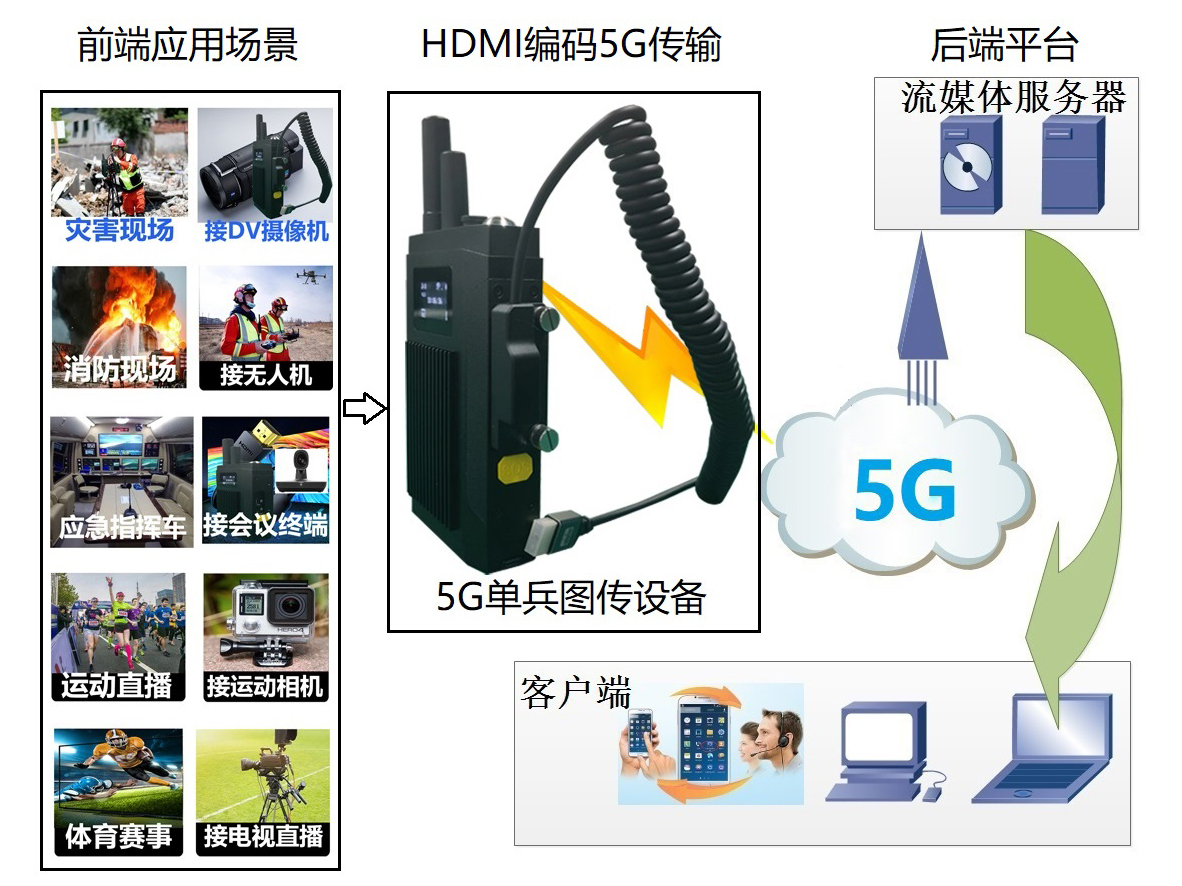

應用結構圖：

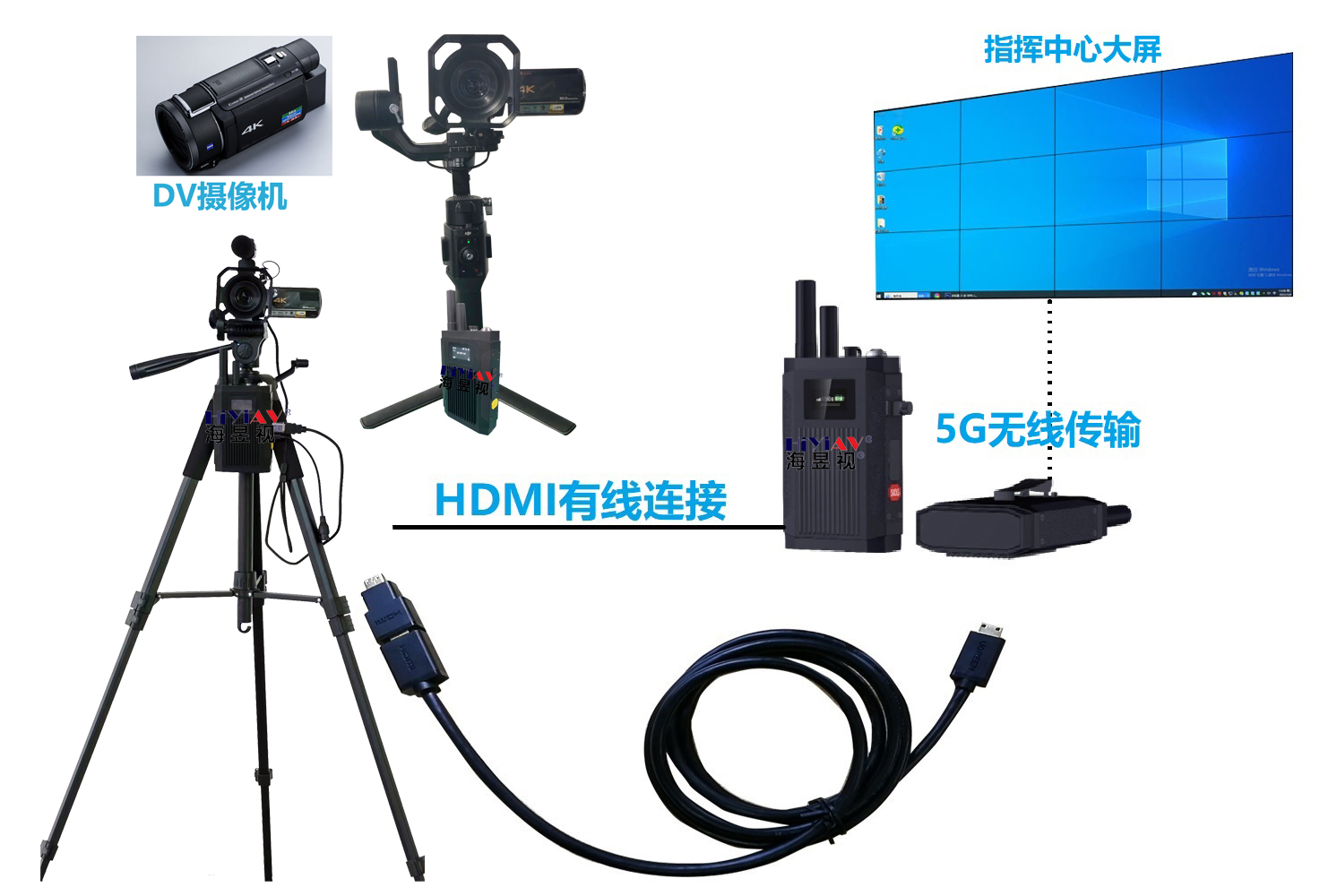

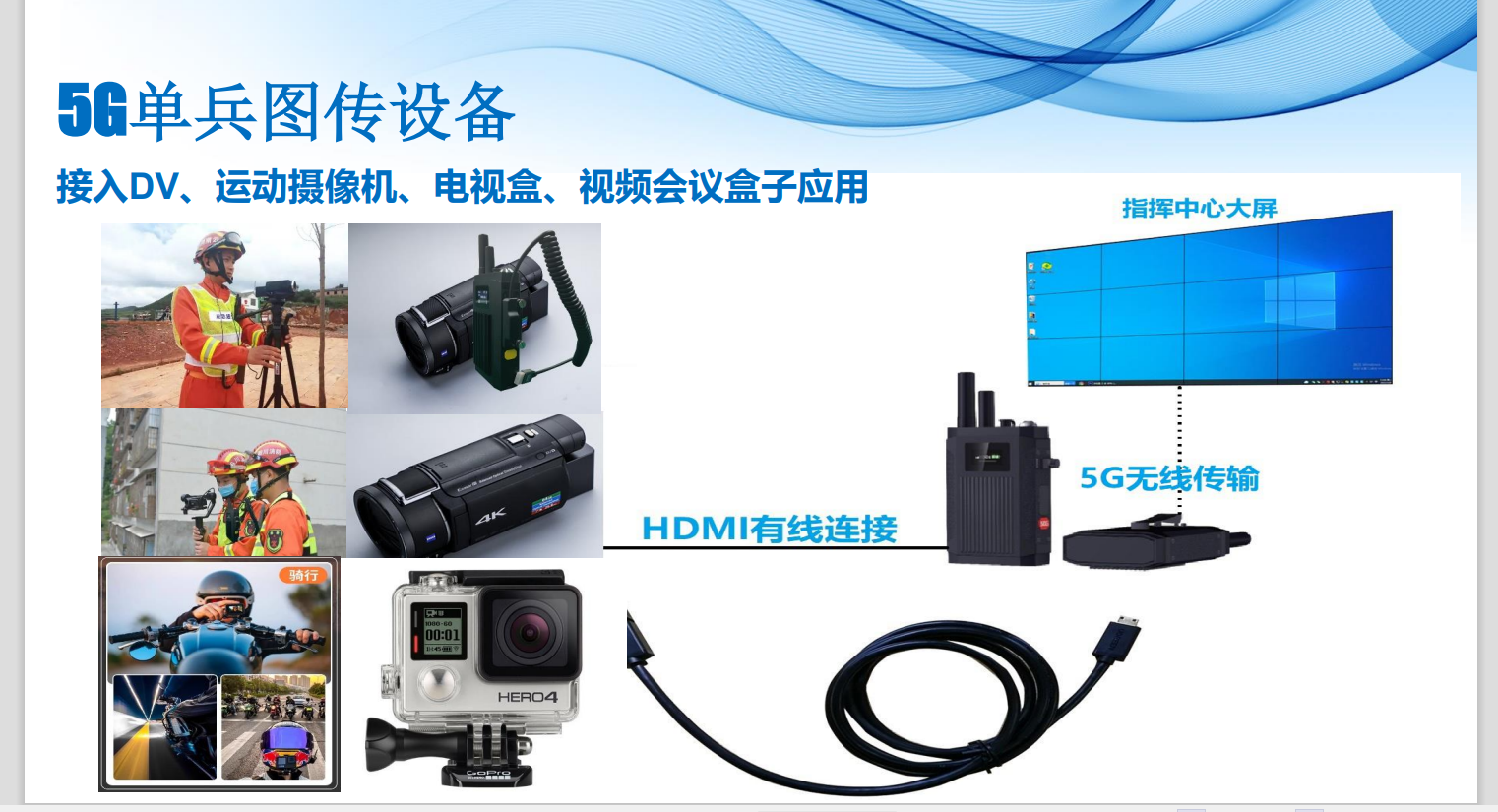

將無人機的遙控手柄的HDMI輸出接到到5G圖傳單的HDMI輸入接口，連接好后開機即可用，也可與DV攝像機完美組合使用。

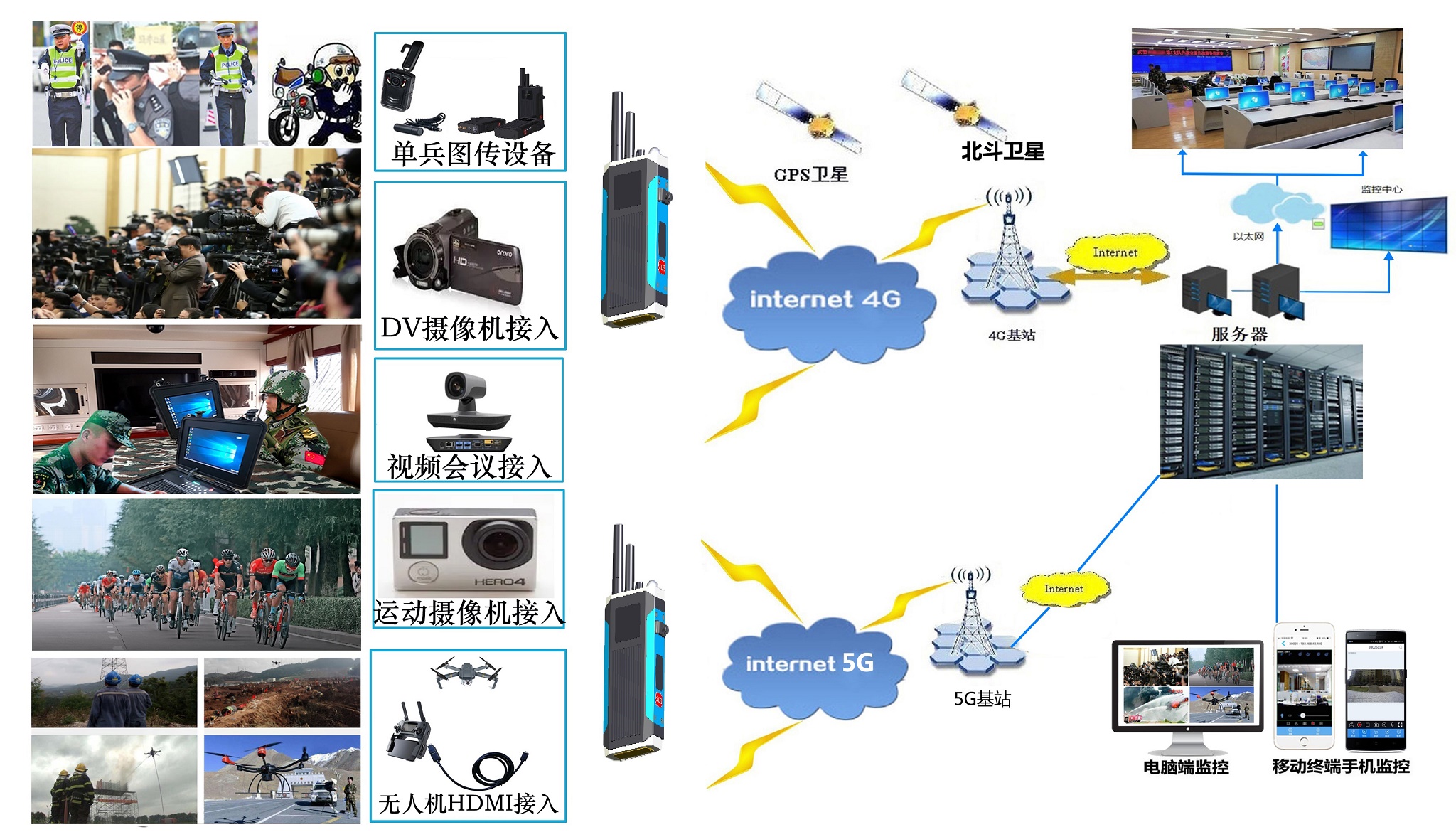

組網應用:
自然災害應急能力提升裝備5G單兵圖傳產品采用一體化設計，集成音視頻硬件編碼，5G/4G網絡、GPS&北斗、數據存儲、鋰電池等模塊。可通過HDMI輸入接口與無人機、DV攝像機、4K高清運動相機、電視盒、視頻會議盒子等HDMI高清視頻設備組合使用，滿足了HDMI高清視頻5G直播的需要。通過5G傳輸到指揮中心，方便中心視頻研判應急處突“看得見，聽得得著”“千里眼，順風耳”。具有輕便小巧、使用靈活方便、功能全面、可靠性高等特點。適合電力巡線、鐵路巡查、執法巡邏、路政巡路、燃氣巡檢、野外攝影等移動監控領域。
整個應用系統由前端5G單兵圖傳設備+后端服務器軟件+客戶端軟件構成，其中服務器軟件運行在中心流媒體服務器上，需要有固定IP的光纖網絡支持。
行業應用場景
1、婚慶現場大型活動現場視頻直播
2、遠程網絡教學直播
3、公司年會及視頻會議直播
4、馬拉松等大型公益活動城市應急
5、戶外攝像機、無人機等無線直播
6、執法行業的現場執法直播：公安、法院、交警、衛生、環保、城管、海防、武警、保險、消防等執法現場或在災害事故的應急救援中，可多維度、多角度采集事故現場視音頻信息，4G傳輸到無人機地面站和后方指揮中心，并持續跟蹤事態發展，為指揮人員提供判斷和決策依據。

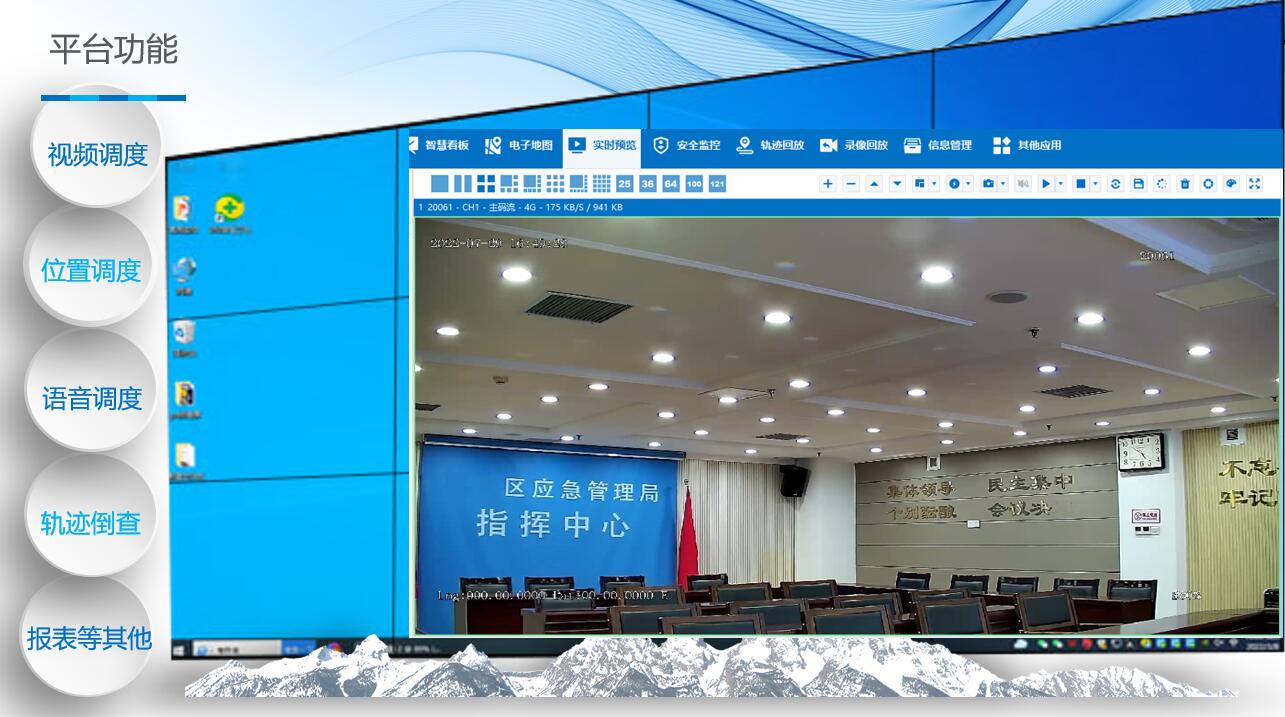

應急指揮中心

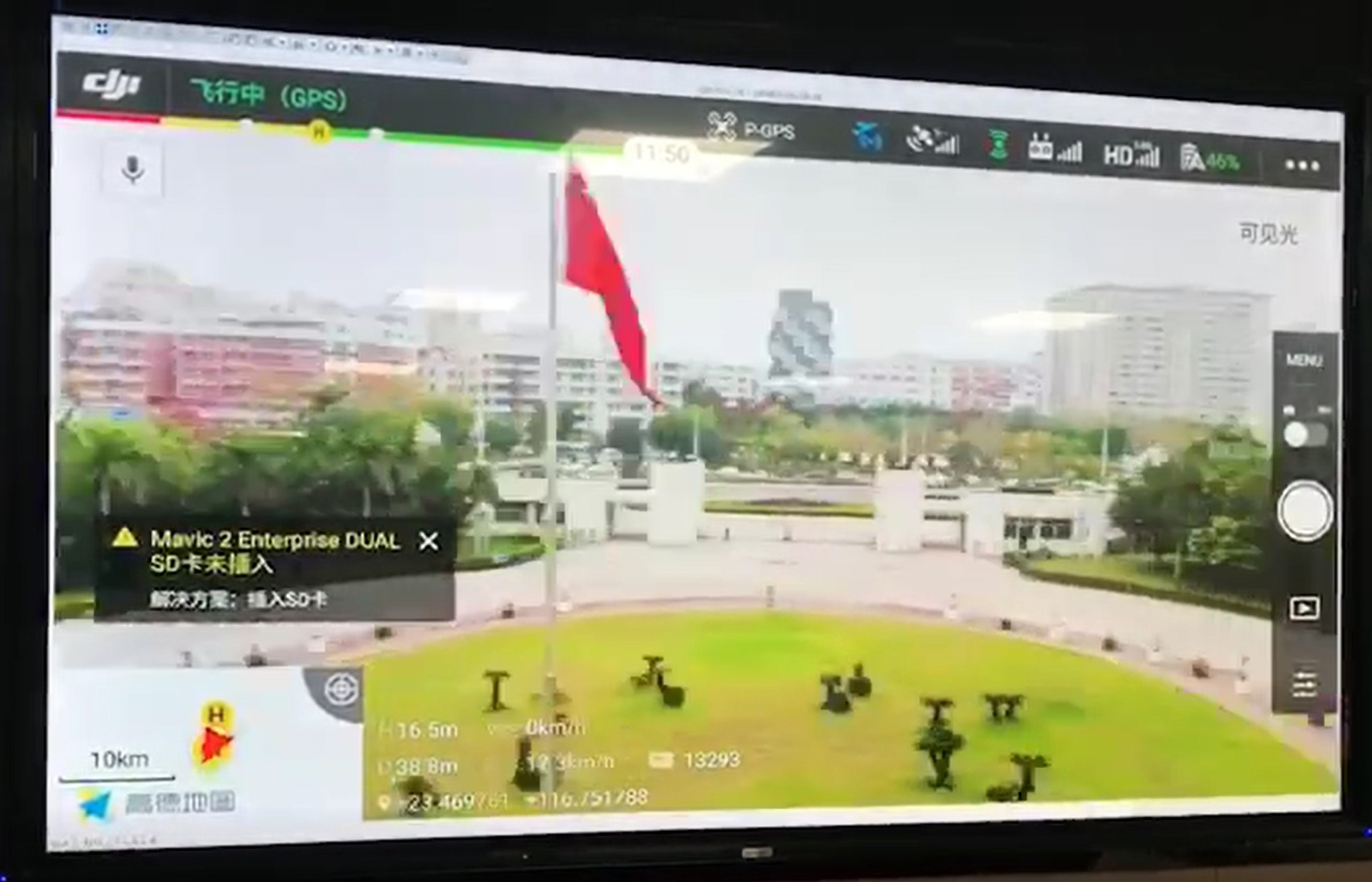

大屏幕上實時展示現場的無人機通過5G回傳的高清圖像。應急通信指揮裝備5G 單兵圖傳功能 ：可接入4K高清DV攝像機、無人機遙控手柄、視頻會議攝像頭等HDMI高清視頻設備組合使用。廣泛應用于現場直播和視頻采集場景。通過5G/4G網絡可將災害現場圖像實時傳輸至指揮中心，并可實現雙向對講，實時定位。單兵圖傳設備通常應用在搶險救災、應急救援、安全管控中?！扒Ю镅?，順風耳”方便中心視頻研判應急處突，中心平臺能實現“視頻調度、語音調度、位置調度”三大功能，做到“看得見，聽得著”。應用科技力量提升自然災害應急能力。
適應行業
應急、消防、邊防、公安、邊防、城管、國土、救援、偵察、高速路巡查、電力巡查、管線巡查等航拍
對標提升應急能力萬億國債項目應急指揮設備5G單兵圖傳設備
自然災害應急能力提升裝備5g單兵圖傳設備（含攝像機）
5.1設備應為專業的視頻編碼設備，非Android手機類產品；
5.2與DV一體化設計，支持熱靴安裝，可與DV攝像機配合使用方便；
5.3要求設備體積小、重量輕、功耗低、便攜，；重量不大于1kg
5.4要求支持狀態顯示屏，可顯示系統工作狀態、網絡狀態、定位信息、剩余電量、存儲狀態等；
5.5功能要求支持視頻回傳、雙向對講、定位信息上傳、系統狀態查看等；可無縫接入消防圖像視頻平臺，指揮中心通過指揮視頻終端可調度設備圖像、雙向對講、修改視頻參數等操作；
5.6視頻接口支持1路HDMI高清輸入接口，可與高清DV攝像機配合使用；
5.7音頻接口支持1路3.5音頻接口，藍牙，HDMI音頻，三種音頻輸入方式三選一；
5.8編碼要求支持H.264、H.264 HP、H.265，支持1080P、720P、D1（4CIF）等分辨率；支持雙碼流；
5.9視頻幀率范圍為5～60fps，視頻碼率128Kbps～6Mbps可調整；
5.10音頻協議支持G.711a、GSM等音頻協議，并支持雙向語音對講；
5.11內置1個5G全網通模塊；標配2.4GHz/5.8GHz Wi-Fi，傳輸距離不小于10米；
5.12支持北斗獨立定位，可提供地理位置定位功能；
5.13內置鋰離子電池連續工作時間不小于6小時；
5.14支持本地錄像存儲卡存儲；
5.15網絡適應性支持智能的動態碼率調整，能夠在帶寬不好的情況下自動調整圖像幀率和碼率，保證圖像的流暢度；
5.16OSD功能要求，可提供中文、數字、字母等信息用于OSD疊加
5.17環境要求：工作溫度-10~50°；工作濕度20~85%，無凝結
5.18配套攝像機，分辨率不低于4K，有效像素不低于1300萬SONY CMOS、自帶熱靴接口，具備IR紅外夜視拍攝功能，不低于64倍變焦、雙頻WIFI，含手持支架、遮光罩、備用電池、三腳架、遙控器等配件
