便攜式5G單兵圖傳設備,HDMI圖傳設備,無人機圖傳設備
型號:M71Hv

什么叫單兵系統?單兵是什么?
通常,在日常工作中,隨時需要派遣人員前往事發現場應急處置突發事件,前往現場的工作人員需要隨身攜帶或配備手持終端設備,將現場動態實時的視頻及音頻信息記錄下來并通過5G/4G或WIFI無線網絡信號實時回傳到后臺應急指揮中心,設備具有實時視頻、對講、實時定位、一鍵SOS緊急呼叫等功能,有效解決了現場突發情況出現的時取證難的問題,同時也方便中心會商研判從而精準的遠程應急指揮調度人力物力,達到快速應急處突、合理處置。因其特點類似于作戰單兵必備的工具,故稱單兵圖傳設備,因其具有HDMI高清圖像的5G傳輸功能又稱5G單兵圖傳設備又名無人機5G圖傳設備,可當作單兵記錄儀、取證儀、執法取證系統應用于現場勘察記錄,如應急、邊防、公安、巡警、交警、城管、法院、工商等政府單位的現場執法取證記錄設備。

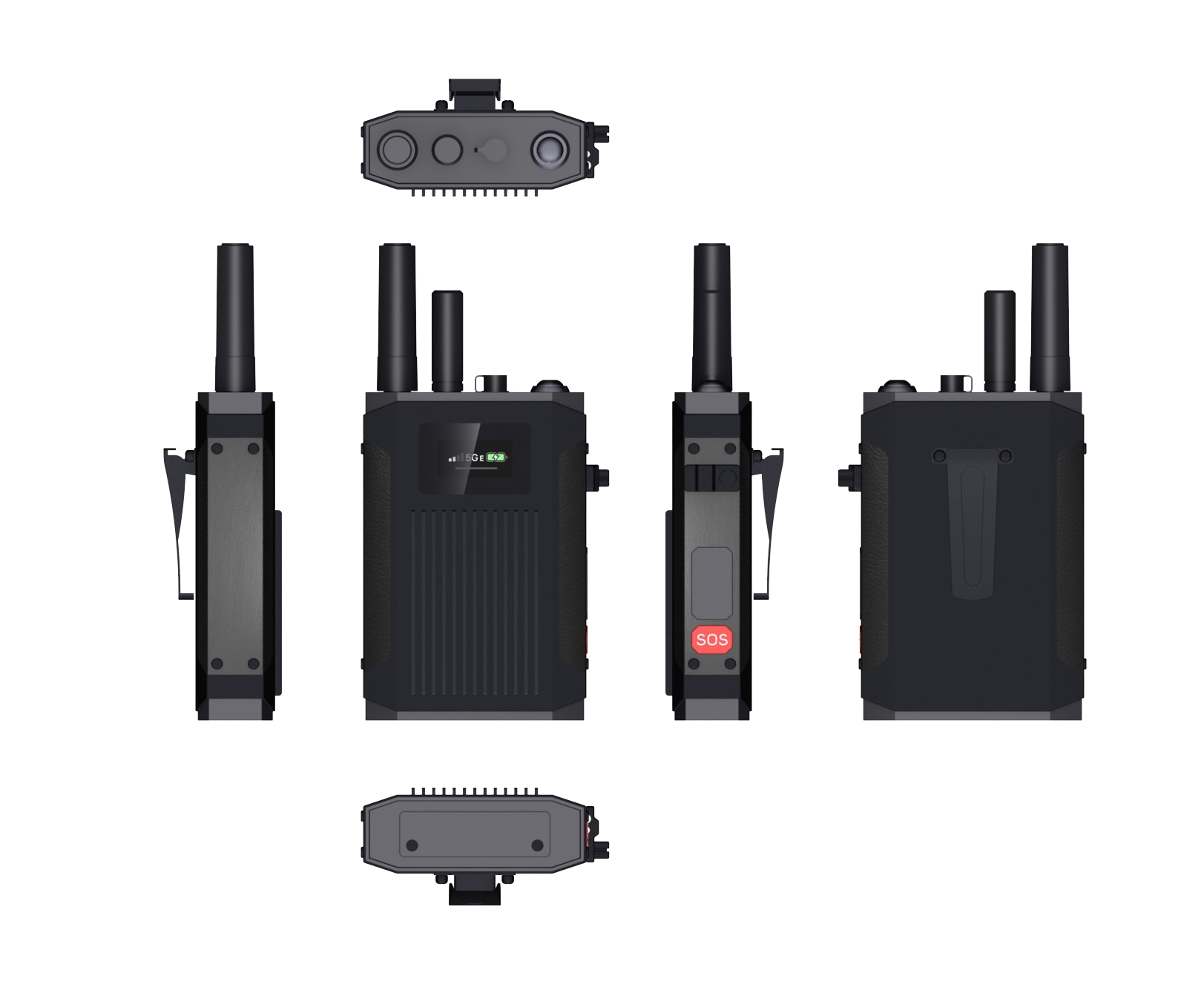

整體結構:

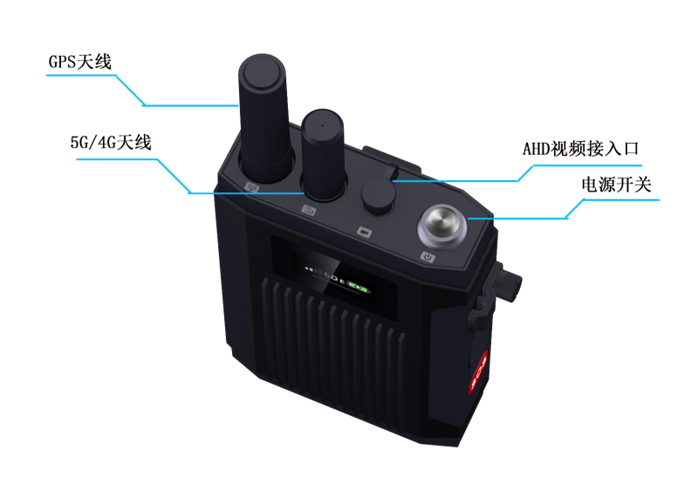

頂部結構:

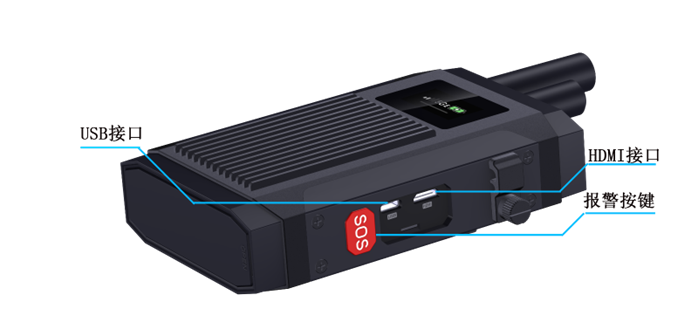

正右側結構:

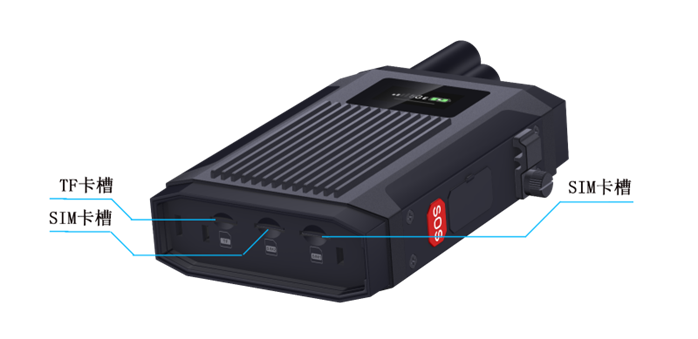

底部結構:

三防箱及裝箱清單:
基本參數:
項目 | 參數說明 | |
音視頻輸入 | 視頻輸入 | 支持1路1080P視頻輸入(AHD/HDMI) |
音頻輸入 | 1路音頻輸入(藍牙模式) | |
音視頻輸出 | 視頻輸出 | WIFI 直連,手機APP |
語音輸出 | 1路語音輸出(藍牙模式) | |
音視頻參數編碼 | 視頻編碼 | H.264 Main Profile/H.265 |
視頻分辨率 | 1080P、720P、CIF可選 | |
音頻編碼 | 默認G.726,G.711A可選 | |
存儲空間 | MicroSD卡 | 支持1張MicroSD卡(TF卡) |
無線網絡 | 5G/4G無線 | 支持2張SIM卡 自帶2個5G或4G卡接入口,全網通模式,向下兼容 4G/3G 網絡 |
WIFI | 支持WiFi,可選WiFi Client連接或WiFi AP熱點多種模式 | |
定位方式 | 北斗/GPS | 支持混合定位,速度檢測,時間同步 |
電源 | 電池容量 | 內置鋰電池(最大功率41W),最大續航8小時 |
電源管理 | 按鍵開關,支持自動屏保 | |
充電模式 | 可外接適配器(電流>2A),適用Type-C接口 | |
屏幕 | 狀態屏 | 顯示定位、網絡、電池容量、時間等狀態 |
按鍵 | SOS | 自帶報警按鍵 |
接口 | 視頻 | 4芯M6航空頭(AHD攝像頭接入) |
USB | USB2.0接口 | |
HDMI | 支持音視頻輸入,適用無人機、手持DV等設備 | |
電源 | 1個Type-C接口 | |
物理規格 | 尺寸 | 50mm(L)*100mm(W)*120mm(H)(不含天線) |
重量 | 3.5kg(整箱) | |
工作環境 | 工作溫度 | -20?+60℃ |
工作濕度 | 8%?90%(無凝結) | |
其他 | 遠程控制 | 支持PC端和APP端連接 |
擴展性 | 提供SDK或API接口,支持GB/T 28181協議 | |
亮點描述:
1、整體結構:一體化設計,集成音視頻硬件編碼、5G/4G網絡、GPS&北斗、存儲、鋰電池等模塊。專業的視頻編碼設備,非Android手機類產品,支持?jǐn)z像機的快速安裝,可通過HDMI輸入接口與無人機、DV攝像機完美組合使用。
2、支持4G/5G全網通網絡,支持以太網接口、外置音視頻接入、外接熱成像儀等,對多條連接線集成至一條線路、一個接口,基于蜂窩組網技術的單兵音視頻采集裝備,內置麥克風及揚聲器;
3、無線網絡:支持2張SIM卡,全網通5G無線網絡,向下兼容 4G/3G 網絡,支持WiFi,可WiFi Client連接模式,也可WiFi AP熱點模式,方便現場提供路由功能給電腦實現無線上網服務;
4、視頻特性:支持1080P、720P、CIF,幀率5~30幀可選;
5、編碼協議:視頻編碼支持H.264、H.265,支持雙向語音對講、音頻編碼AAC、AMR、 G711多樣可選;
6、視頻接口:支持HDMI視頻輸入和4網口視頻輸入,以及5芯M6航空頭插孔式攝像機(AHD攝像頭接入),并有1×HDMI輸入,可外接DV攝像機、無人機遙控器等高清視頻源接入;
7、音頻接口:藍牙輸入,或1×HDMI輸入,內置藍牙,支持藍牙耳機連接;
8、錄像存儲:支持MicroSD卡存儲,單卡最大存儲容量≥256G,支持循環錄像, 鏡像錄像;并支持TF卡導入或?qū)С鲈O(shè)備的配置內容,方便配置多臺設備;
9、衛星定位:內置北斗&GPS模塊,支持GPS和北斗雙模定位,定位信息以O(shè)SD方式上報;
10、SOS功能:具有一鍵SOS緊急報警功能,按住SOS鍵1秒后,單兵能主動把現場的視頻及音頻主動上傳到指揮中心,達成警情主動上報中心,中心軟件彈窗并以警報聲音發出提醒,使值班人員由被動監控變?yōu)橹鲃?dòng)值守;
11、集群對講功能:通過集群軟件可實現PTT語音集群功能,可編組實現同組內多個設備相互進行語音對講;
12、 網絡接口:1×4G全網通,1×5G全網通,1×WIFI,支持1×10/100M以太網口(可由USB接口轉出);
13、其他接口:1×TF卡卡槽,1×SIM卡雙卡槽,1×USB,快充1×Type-C接口;1×3.5耳機接口;
14、供電方式:通過Type-C接口外接適配器,并內置鋰電池,開機連續工作時間≥10小時;
15、狀態顯示:具有OLED顯示屏,強光下可清晰的看清所顯示的內容,可顯示多種設備狀態信息(經緯度、藍牙、WIFI、5G網絡狀態、電池容量、時間、TF卡存儲狀態、上下線狀態等),可實現屏保功能;
16、平臺軟件:提供配套的CMSV電腦端軟件,支持IOS、Android、鴻蒙OS手機端軟件;
17、兼容性要求:同時支持RTMP和國標GB28181雙協議同時推送;可提供SDK或API接口支持二次開發對接,能夠被第三方綜合管理平臺兼容或智能指揮系統調用,指揮中心可實時調度視頻,發起語音對講,獲取定位信息;
18、工作溫度:-20℃~+60℃;
19、防護等級:IP65;
20、重量≤500g;
21、配件:便攜式手提箱,腰包,充電器,UBS網口,超細彈簧HDMI線。

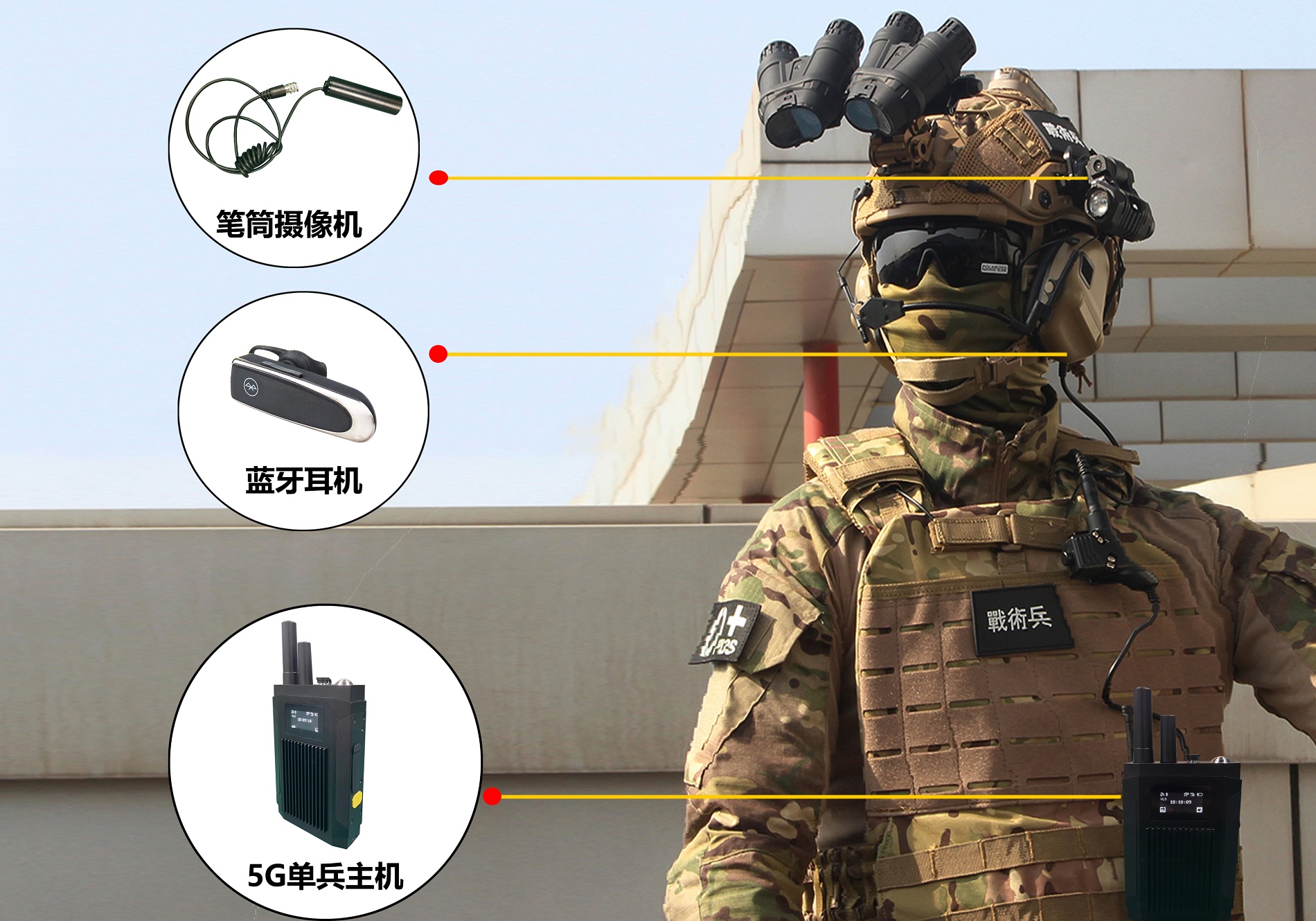

連接示意:

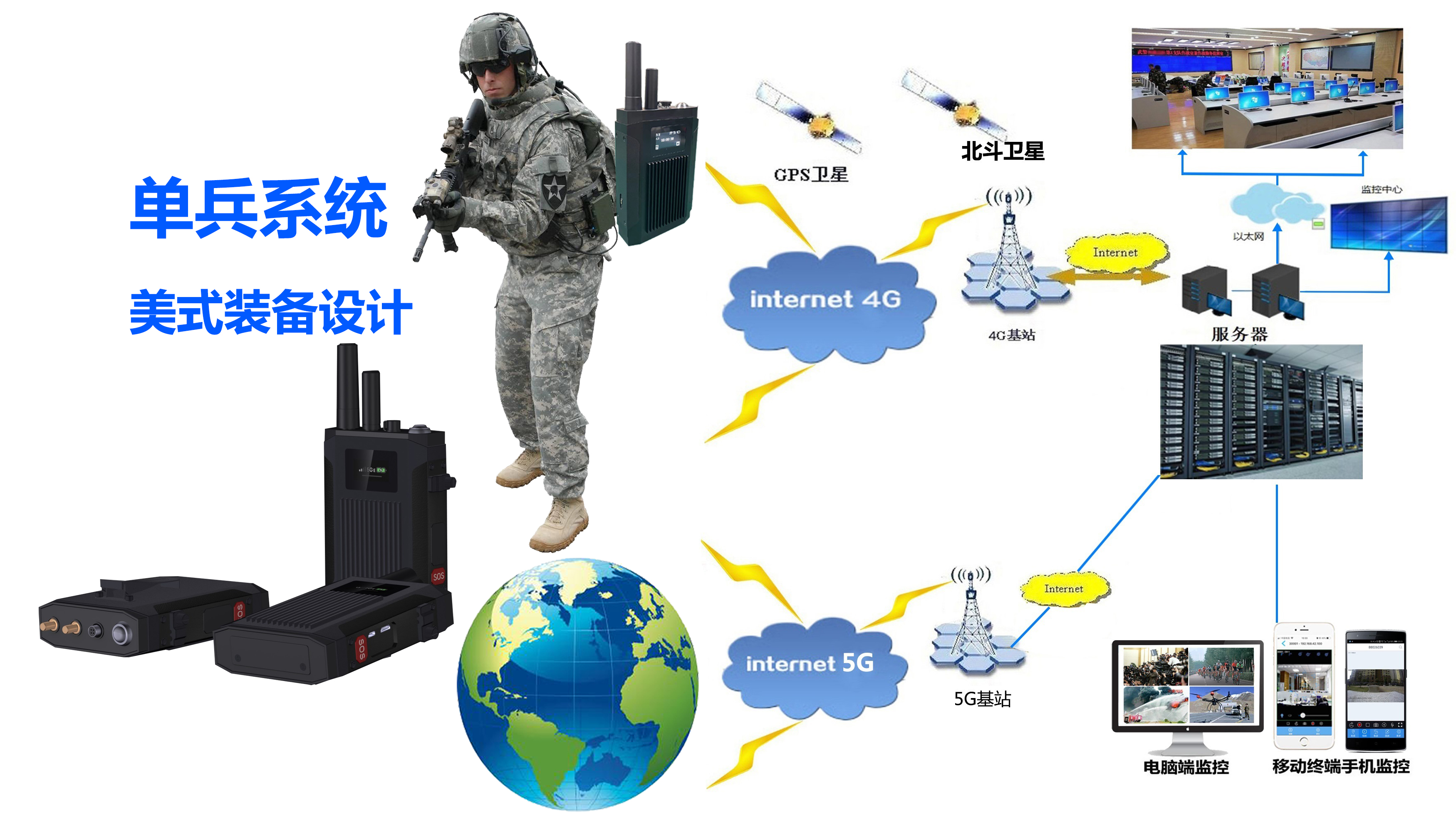

組網應用:

5G單兵圖傳產品采用一體化設計,集成音視頻硬件編碼、5G/4G網絡、GPS&北斗、數據存儲、鋰電池等模塊。可通過HDMI輸入接口與無人機、DV攝像機等攝像設備組合使用。具有輕便小巧、使用靈活方便、功能全面、可靠性高等特點。適合電力巡線、鐵路巡查、執法巡邏、路政巡路、燃?xì)庋矙z、野外攝影等移動監控領域。
產品功能:

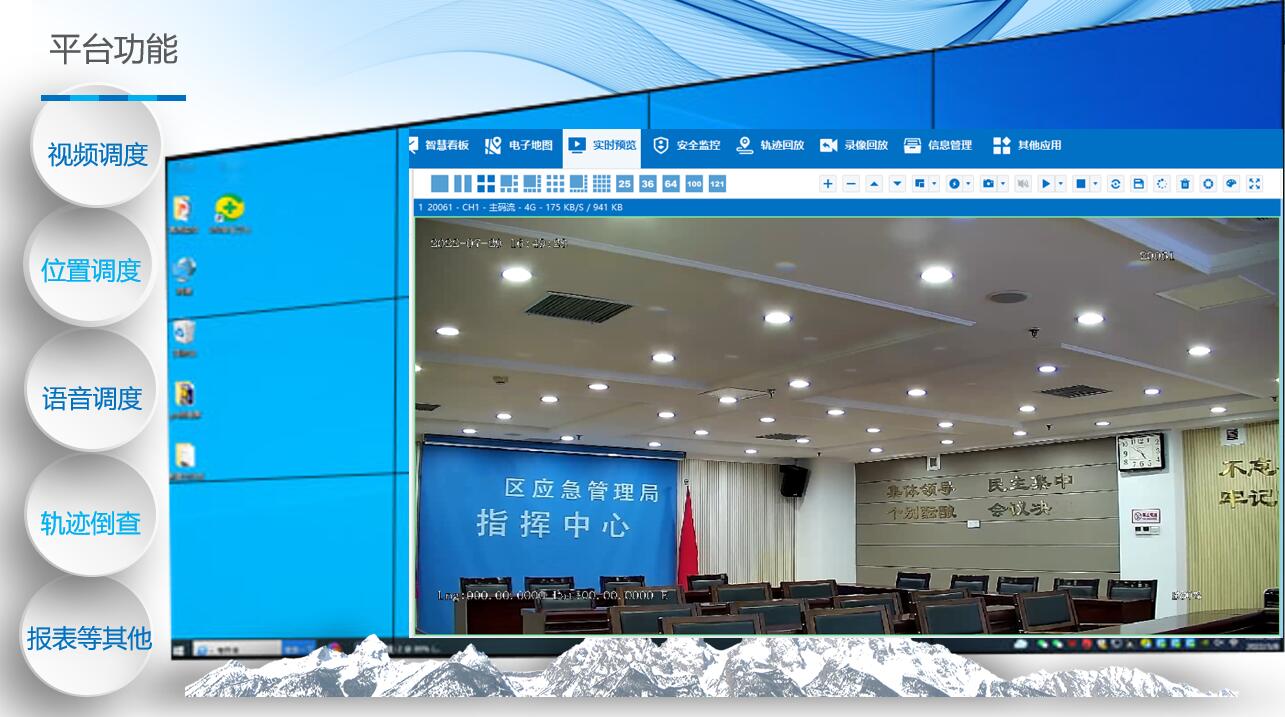

應急通信指揮裝備5G 單兵圖傳功能 :可接入4K高清DV攝像機、無人機遙控手柄、視頻會議攝像頭等HDMI高清視頻設備組合使用。廣泛應用于現場直播和視頻采集場景。通過5G/4G網絡可將災害現場圖像實時傳輸至指揮中心,并可實現雙向?qū)χv,實時定位。單兵圖傳設備通常應用在搶險救災、應急救援、安全管控中。“千里眼,順風耳”方便中心視頻研判應急處突,中心平臺能實現“視頻調度、語音調度、位置調度”三大功能,做到“看得見,聽得著”。應用科技力量提升自然災害應急能力。
適應行業:

應急、公安、交警、巡警、城管、海防、邊防、武警、保險、消防等場所,也可用于電視直播圖傳、無人機圖傳、高清賽事直播等實時性要求高的應用場景。
