正反轉傳感器,有效監控商砼車料筒卸料狀態
一、4G監控正反轉傳感器應用

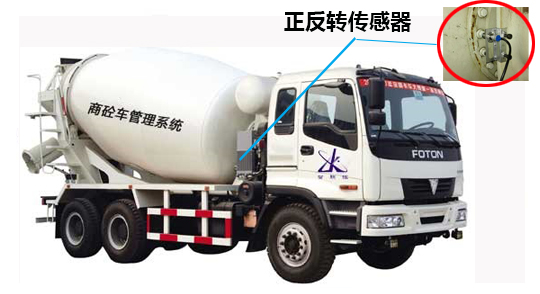

用于監測混泥土攪拌車(商砼車、水泥罐車)的拌料、卸料及停止狀態;監測環衛車掃刷的啟動、工作、停止狀態;并主動上傳到監控中心,實現遠程對車輛拌料、卸料、轉動停止狀態進行實時監控.。
二、正反轉傳感器結結構及原理
1、傳統正反轉傳感器:根據磁鐵同極互斥,異極相吸的原理工作的.當磁鐵和傳感器的極性相反時,傳感器由磁性吸引力使內部相關開關動作而產生低電平,在汽車罐體的轉盤上,根據1:2:3的位置比例分別裝上3顆強力磁鐵,終端通過檢測到產生的低電平之間的時間長短關系來判斷正反轉.
2、正反轉傳感器:通過霍爾原理監測,只需在軸、輪上固定兩片磁極相互間隔的磁鐵,傳感器探頭監測面面對磁鐵轉速弧線。傳感器可以輸出正反轉信號和轉速信號。相比傳統正反轉速傳感器,有安裝簡便、不誤報、壽命長的優勢。
三、正反轉傳感器安裝步驟

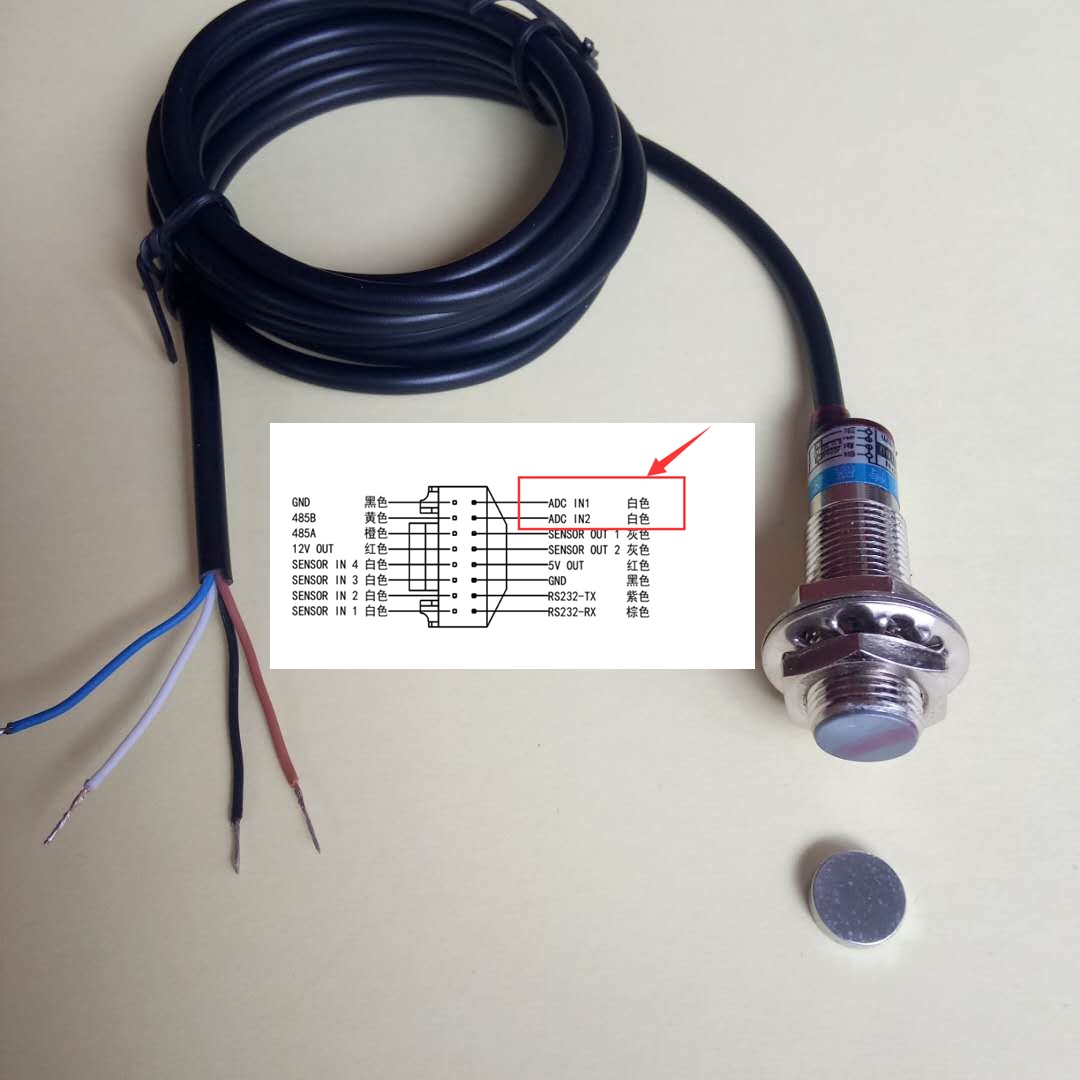

1.接線安裝:正反轉傳感器也有四根線,分別為紅色、黑色、藍色、白色。
2.強力磁鐵安裝:兩磁鐵對稱布置,且必須是一個磁鐵N級對著傳感器,另一個磁鐵的S級對著傳感器。
3.探頭位置:傳感器探頭監測面面對磁鐵轉速弧線

四、設置操作步驟

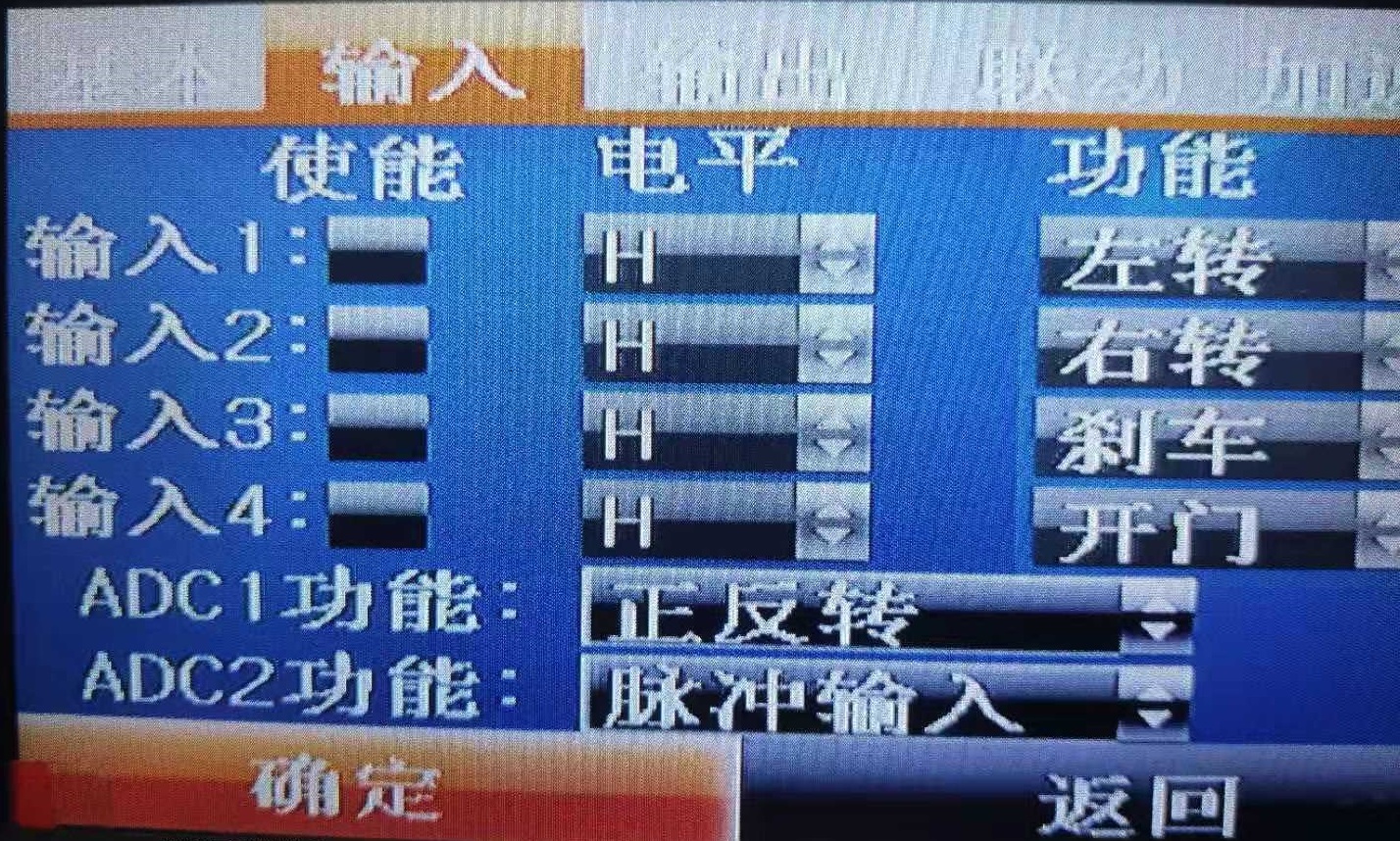

1、設置ADC功能,如下圖
注意:使用正反轉功能是,ADC1和ADC2功能要同時設置。其中一個為“正反轉”,一個為“脈沖輸入”即可。
2、連接正反轉傳感器
傳感器藍色線接ADC的正反轉功能,白色線接ADC的脈沖輸入功能,其他兩根為電源線,供電方式為直流DC5V~24V。

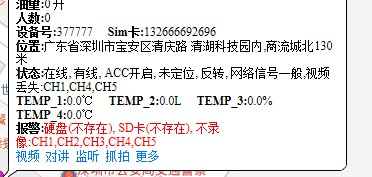

3、此時正反轉傳感器連接完畢,平臺方可顯示正反轉狀態。
