可燃性氣體濃度檢測預警儀可燃性氣體濃度告警器


互聯移動式有毒可燃?xì)怏w檢測預警儀，是集傳感檢測技術、無線信息傳輸技術、無線信息加密技術及物聯網技術于一身。具備攜帶方便、檢測快捷、探測精度高等優點，同時通過與接收端配合，可構建成基于無線物聯網概念下的無線聲光報警系統，覆蓋范圍廣，真正實現有效的遠程實時監測，第一時間發現危險，再通過無線報警技術將報警信息傳達給每一位現場作業人員。
可通過4G通信網絡，以定時或事件方式將可燃?xì)怏w濃度信息、異常信息等信息通過4G無線網絡上傳至數據中心。結合系統軟件，可實現對現場各監測點可燃?xì)怏w濃度信息的統計、查詢、備份等維護作業。
適用于對石油管道、燃?xì)忾y門井、污水井、電力井、供水井、通信井等城市地下管網的可燃?xì)怏w濃度進行不間斷監測和預警。主要應用于危險場所檢修、施工、動火、搶險等環境。

所需設備

1. 可燃性氣體告警器
2. RS485轉RS232轉換器（收發雙向數據功能的）
3. 12~24V電源
4. 主機設備（以M51為實例），特別定制版本

具體接線方式

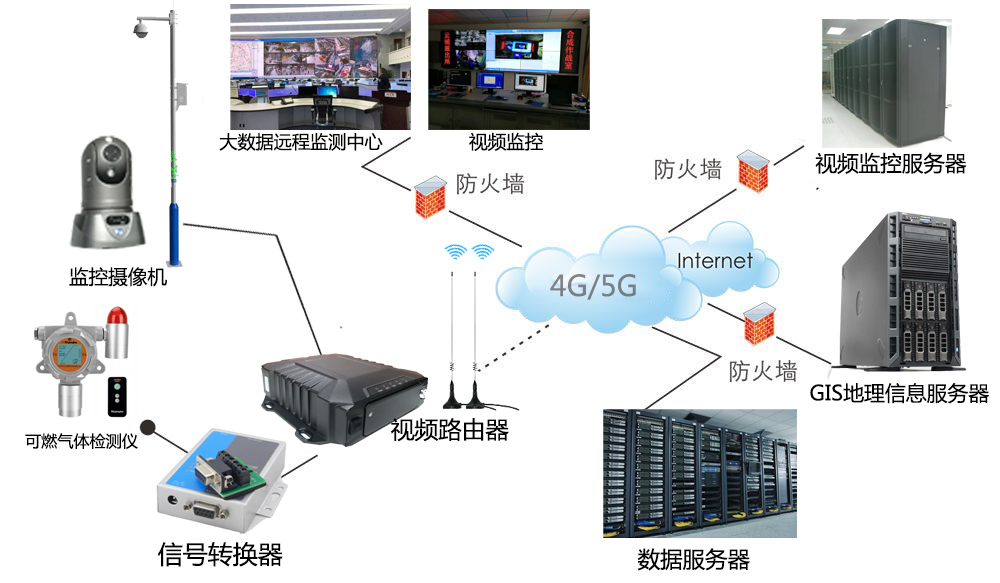

1. 接線原理

2. 實際接線圖：

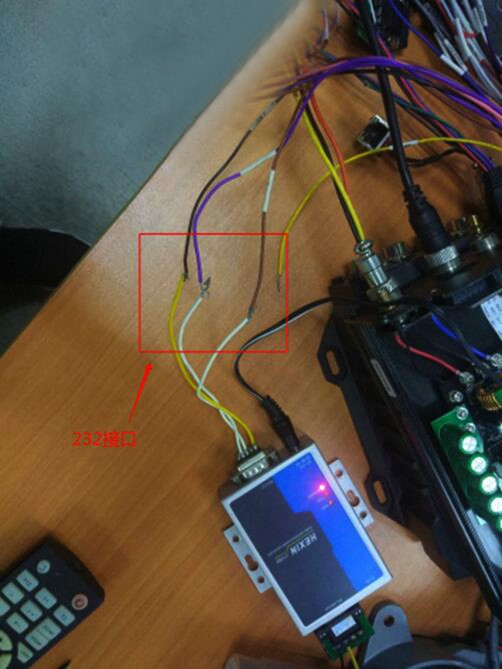

下圖為RS485轉RS232轉換器的另一端接M51設備串口1（注意轉換器接M51一端為DB9,9針分別為2腳、3腳、5腳）。紫色線為TX，棕色線為RX，黑色線接GND地。除下圖所示外，該轉換器還需要接9vDC（接M51的12V可用）。

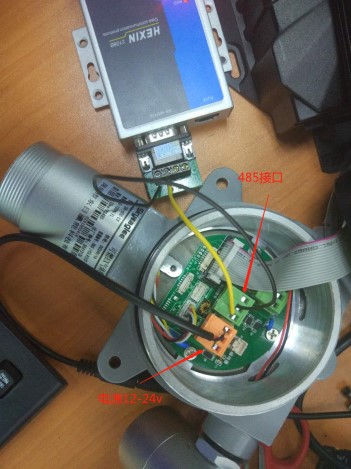

                 圖1 主機設備和轉換器RS232端連接                                                    圖2 RS232~RS485信號轉換器端跟告警器RS485接口連接、電源連接

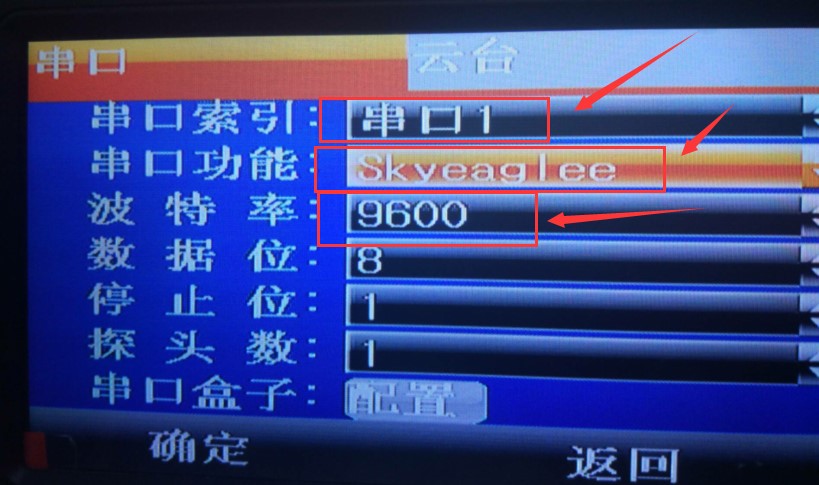

1. 設置串口功能項

選擇“串口一”，功能選擇“Skyeaglee”波特率：9600 數據位：8 停止位：1


1. 設置告警閥值

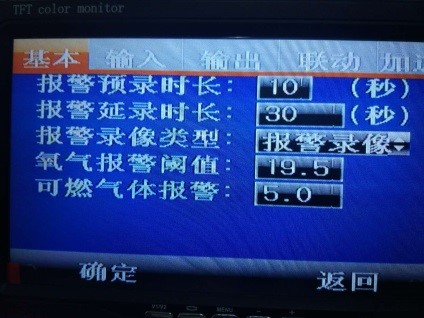

下圖中，可燃?xì)怏w報警一欄，可設置報警閥值，高于該值則報警，低于該值則不報警。

圖3 設置報警閾值

CMSV平臺上的聯動應用
設備通過4G上線平臺后，將串口功能設置成Skyeaglee，處于報警范圍內就會報警，并會報警信息傳到監測中心，同時現場設備端本身也會有聲光報警
