水量電量模塊串口808透傳應用

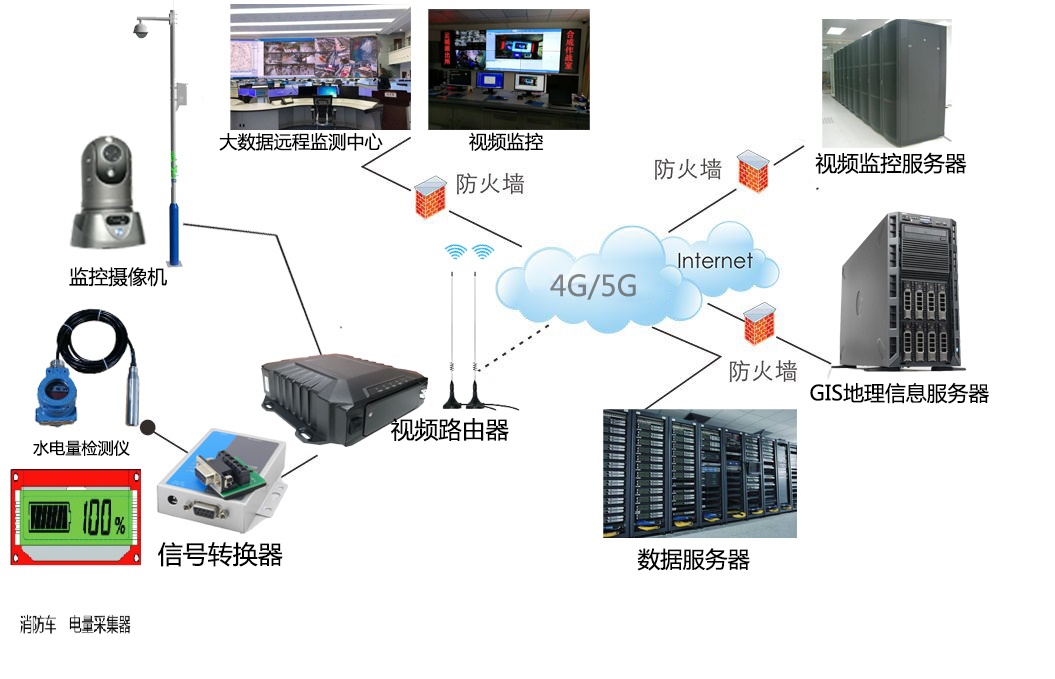

液位計及電量表通過串口跟4G主機對接，串口透傳數據通過4G把前端的液位計及電量表的數據傳輸到中心，實現遠程實時監測。實際應用于消防車的水箱監測，消防車的電瓶電量監測。
一、液位變送器接線方式：
所需設備：
1、液位變送器
2、DC24v電源
3、RS485轉RS232轉換器
4、4G車載主機M32

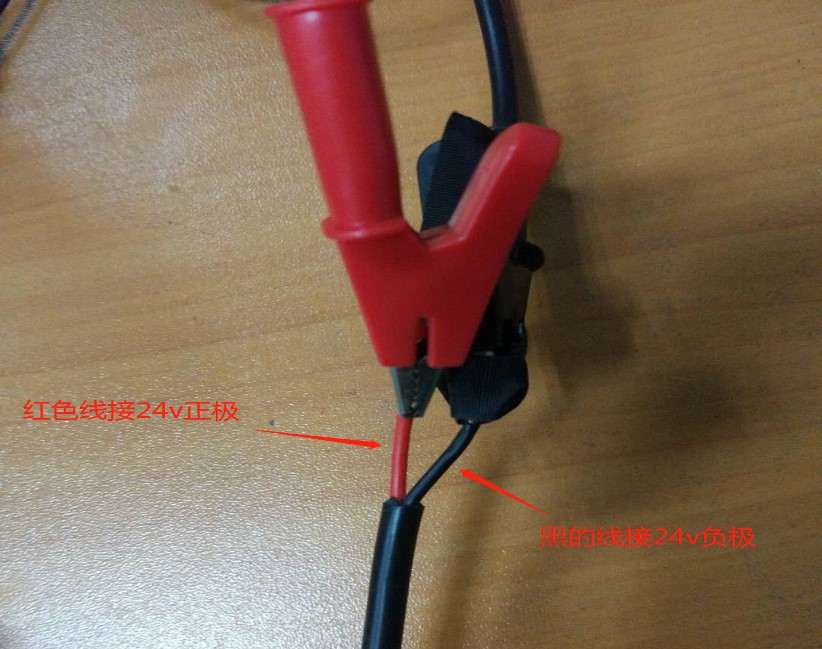

下圖為液位變送器電源線連接方式，紅色線接24v電源正極，黑色線接24v電源負極。

圖1    液位變送器電源接線

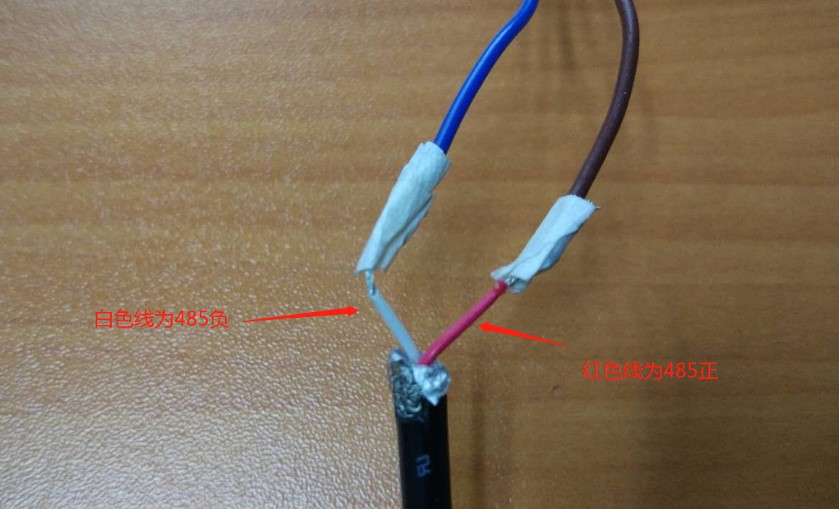

下圖為液位變送器串口連接方式，紅色線為485正，白色線為485負。該串口連接的是RS485轉RS232轉換器。

圖2    液位變送器串口接線

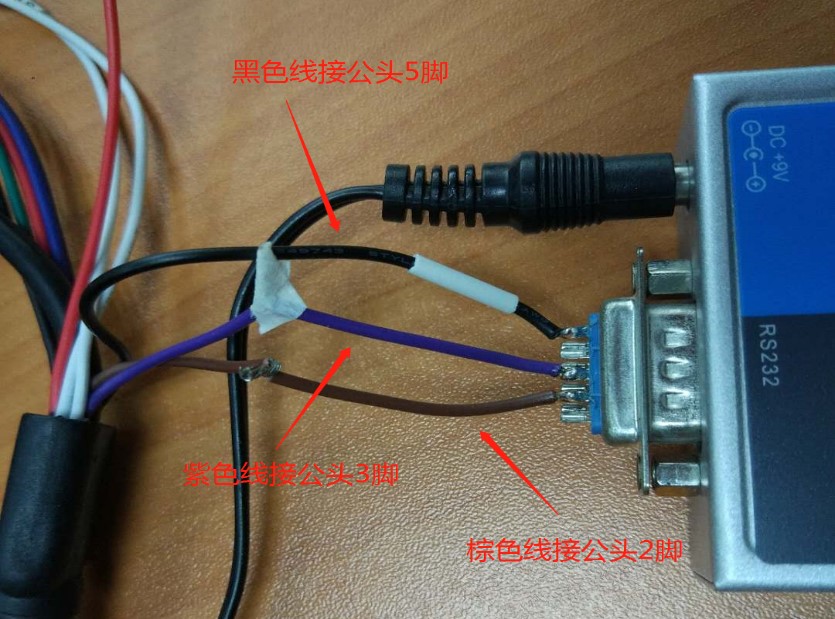

下圖為RS485轉RS232信號轉換器的另一端接M32設備串口1（注意轉換器接M32一端為DB9,9針分別為2腳、3腳、5腳）。紫色線為TX，棕色線為RX，黑色線接地。除下圖所示外，該轉換器還需要接9vDC。


圖3    RS485轉RS232信號轉換器與M32設備串口1接線

二、電量表接線方式：

所需設備：
1、電量表
2、10 - 100v電源
3、4G車載主機M32

下圖為電量計電源線接法。紅色線接電源正極，黑色線接電源負極。

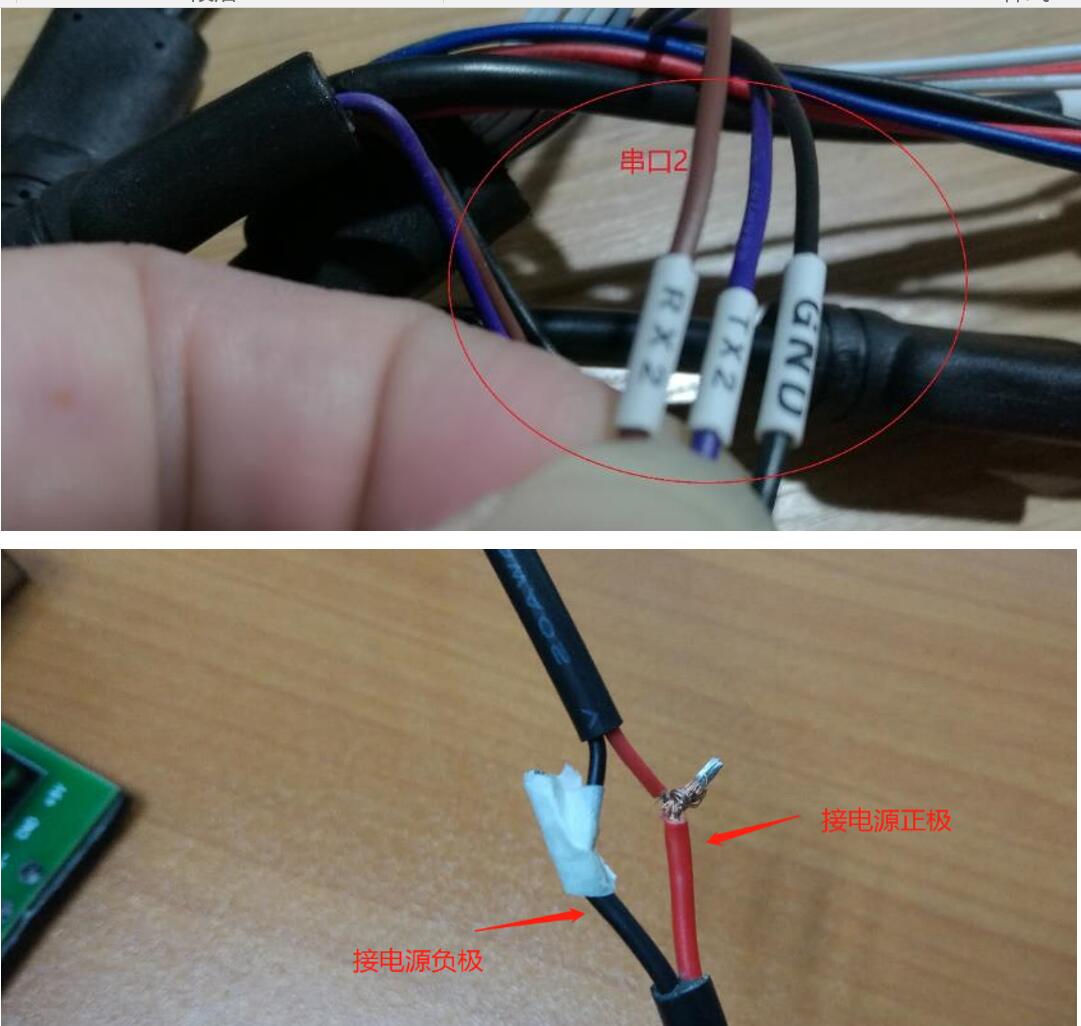

圖4    電量計電源線連接方式

電量計串口接線方式：因為電量計的另一端為9幀串口公頭，連接M32設備的串口2，用M32設備串口2連接9幀串口母頭，再連接電量計串口即可。
注：M32串口紫色線為TX，棕色線為RX，黑色線接地。
三、設備串口功能配置：
方法一：通過設備界面配置

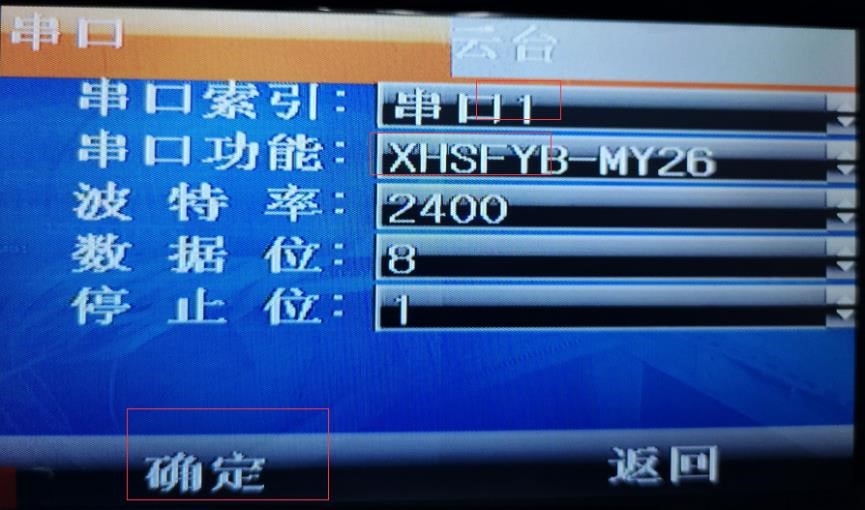

1、水量表配置界面：

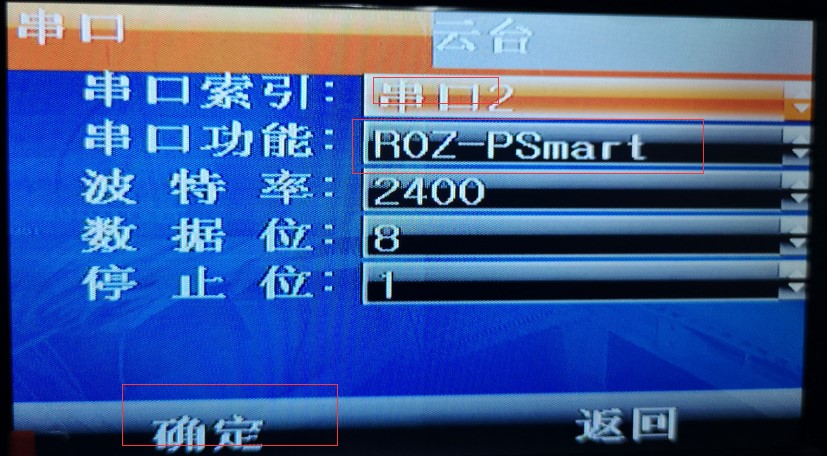

2、電量表配置界面：


方法二：通過客戶端配置：
CMSV視頻平臺:IP:47.92.194.227端口：6608


透傳中心設置：
以808透傳平臺設置為例
808透傳：IP:59.110.221.94端口：20048
手機號：18611112222
設備號未7位1112222
