車載客流統計,客流統計系統,雙目客流統計, 客流計數器,公交車客流統計雙目攝像機客流統計車載錄像機 (AHD高清10800P)車載取證主機,該產品是專為統計車輛上下車的人數,統計公交車人數的理論收入,進一步分析理論收入與實際收入,加強收銀管理,特別是對投幣車輛更加有效。

一臺M16H計數儀可以同時連接2個雙目攝像機;

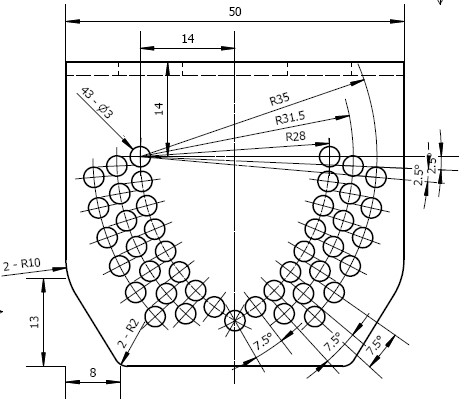

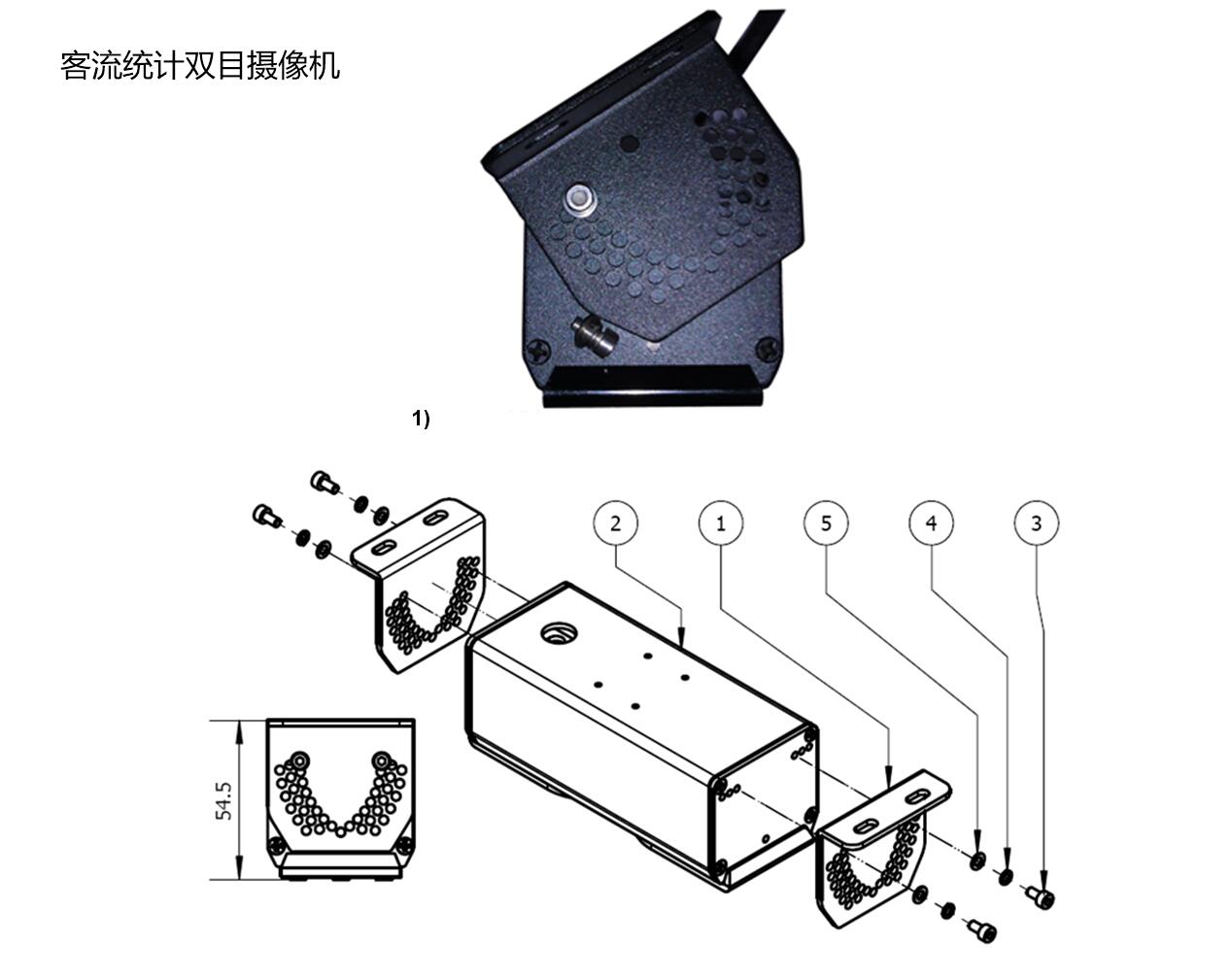

M16H計數儀的雙目攝像機應盡可能垂直于地面安裝。我們的雙目攝像機的兩個L性固定支架,每次調整的角度最小為2.5度。使得雙目攝像機能夠安裝和固定在各種位置和非垂直的表面上;

在M16H計數儀的雙目攝像機鏡頭背面的中間留有4個小螺絲孔,使用M2.5*5的螺絲固定,方便用普通攝像機支架或自制的吊桿,將攝像機吊裝固定;
雙目攝像機安裝在正中上方(右攝像頭安裝在正中央,有光敏電阻的為左攝像頭)230cm位置,攝像機下方的檢測區域為120cm-200cm之間安裝位置;
安裝必須牢固,根據自己測量的高度數據選購適合焦距的鏡頭,安裝在相應的高度和寬度適中的距離;為達到最好效果不同焦距的攝像機安裝高度都不一樣,必須先提供安裝高度配選鏡頭。

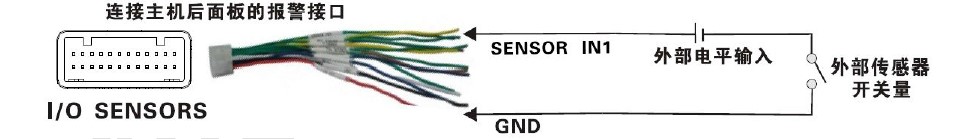

報警輸入接線
將需要設置報警的外部傳感器接到計數儀 后面板I/O SENSOR 對應的8 個SENOR-IN 端口,外部報警輸入必須要接相應的傳感器開關設備(比如門磁電源、緊急開關按鈕、轉向燈開關、剎車燈等),然后通過配套出貨的24pin I/O 接口線連接到車載計數儀。
例如:
sensor in1接車的前門,計數儀獲取前門開關門信號;
sensor in2接車的后門,計數儀獲取后門開關門信號。

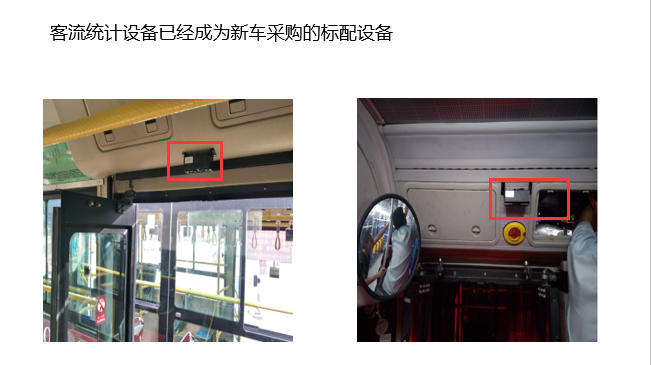

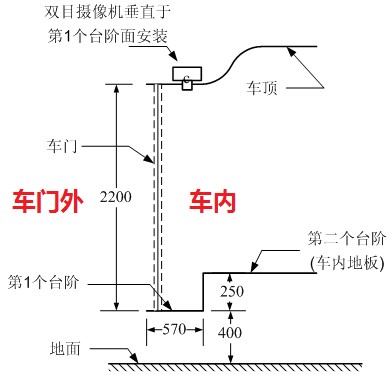

安裝位置:雙目攝像機的中心位置,在檢測區域(門或通道)的正中上方230cm位置。
這時攝像機下方的檢測區域為120cm-200cm之間(如果是公交車,則是距離第一個臺階的距離),在有效檢測區域內,靠近雙目攝像機25cm-40cm之間是一段盲區;如下圖所示:
M16H計數儀在車上安裝時,我們需要將前門和后門的開關狀態信號接在M16H計數儀的外部IO輸入1和外部IO輸入2上,用以排除門的開關對計數器精度的影響。
檢測信號
信號線的接線基本分以下三種,第一、車門狀態燈。第二、車門狀態開關。第三、車門擺臂的行程開關等。 例如:在車門打開的時候指示燈有亮燈,關閉的時候滅燈,我們就可以在指示燈的線路上取電平信號從而得知開關門的物理狀態。
如果車型實在復雜或?qū)嵲讷@取不了開關門的信號,我們建議在前后門適當?shù)奈恢眉友b一個門磁開關或行程開關,以便直接獲取開關門信號。
以下操作請務必測量準確:
測量車門狀態信號的方式
用萬用表的直流電壓檔200V量程(或者大于電路電壓的量程),萬用表的地線接車上裸露金屬體,另一線測量該線(引腳)對車上地線的電壓,需要反復開關門幾次,若線上的電壓隨著車門開啟和關閉而變化,則表示計數儀可用這根線的高/低電平方式工作。
若萬用表沒有反應,則可能是"開關量方式"的。此時,可以用用萬用表的歐姆檔,來測量其在開關門時,是否會出現"中斷/閉合"的情況,如有出現,則表示是開關量方式的。
測量開關量的狀態:
門開著時,開關量信號是斷開的還是閉合?
門關閉時,開關量信號是斷開的還是閉合?
測量高/低電平的狀態:
門開著時,電平信號是高電平(大于5V)還是低電平(小于3V)?
門關閉時,電平信號是高電平(大于5V)還是低電平(小于3V)?
M12H產品面板上沒有直接的控制按鈕,需要使用遙控器配合操作。遙控器的按鍵說明如下:
數字鍵:用于在系統設置界面上輸入數字。
方向鍵:用于在選擇、數據區域和圖符間光標的移動,
按【ENTER】鍵選中,按【RETURN】鍵返回。
遙控器按鍵及功能介紹:
數字鍵區:
【0-9】鍵:在設置狀態下,數字輸入鍵用于選擇數字。
設置菜單導航:
上、下光標方向移動鍵;
左、右光標方向移動鍵;
【ENTER】鍵:在設置狀態下,表示選擇和保存;在回放狀態
下,按【ENTER】鍵可在屏幕上顯示"顯示設置";菜單中選擇ON的
參數。
其它功能鍵:
表5 遙控器其他按鍵的說明
| 按鍵 | 功能說明 | 圖片 |
| 【0-9】 | 【0-9】鍵:在設置狀態下,數字輸入鍵用于選擇數字。; | |
| 返回到預覽畫面或返回到上一級菜單。 | ||
| 系統設置參數的選切和設置等操作的確認鍵。回放時按此鍵可疊加各類信息數據(車速,GPS,黑匣子等) | ||
| ▲ |
方向鍵。上、下、左、右光標方向移動鍵。 | |
| 刪除鍵,刪除選框內輸入的數字 | ||
| 在輸入網絡信息時,如IP地址、域名時,該鍵為符合 ; 輸入作用。 | ||
| 其他 | 功能保留鍵 |

說明:
主菜單目前分為4個一級菜單:
網絡配置:進行本地設備內SD卡統計儀的網絡配置功能,詳細請參考章節;
參數設置:進行本地設備內SD卡統計儀的其他參數設置功能,詳細請參考章節;
通道設置:進行本機設備的圖像配置參數設置,詳細請參考章節;
系統維護: 進行本地一些操作和工作模式的配置,詳細請參考章節

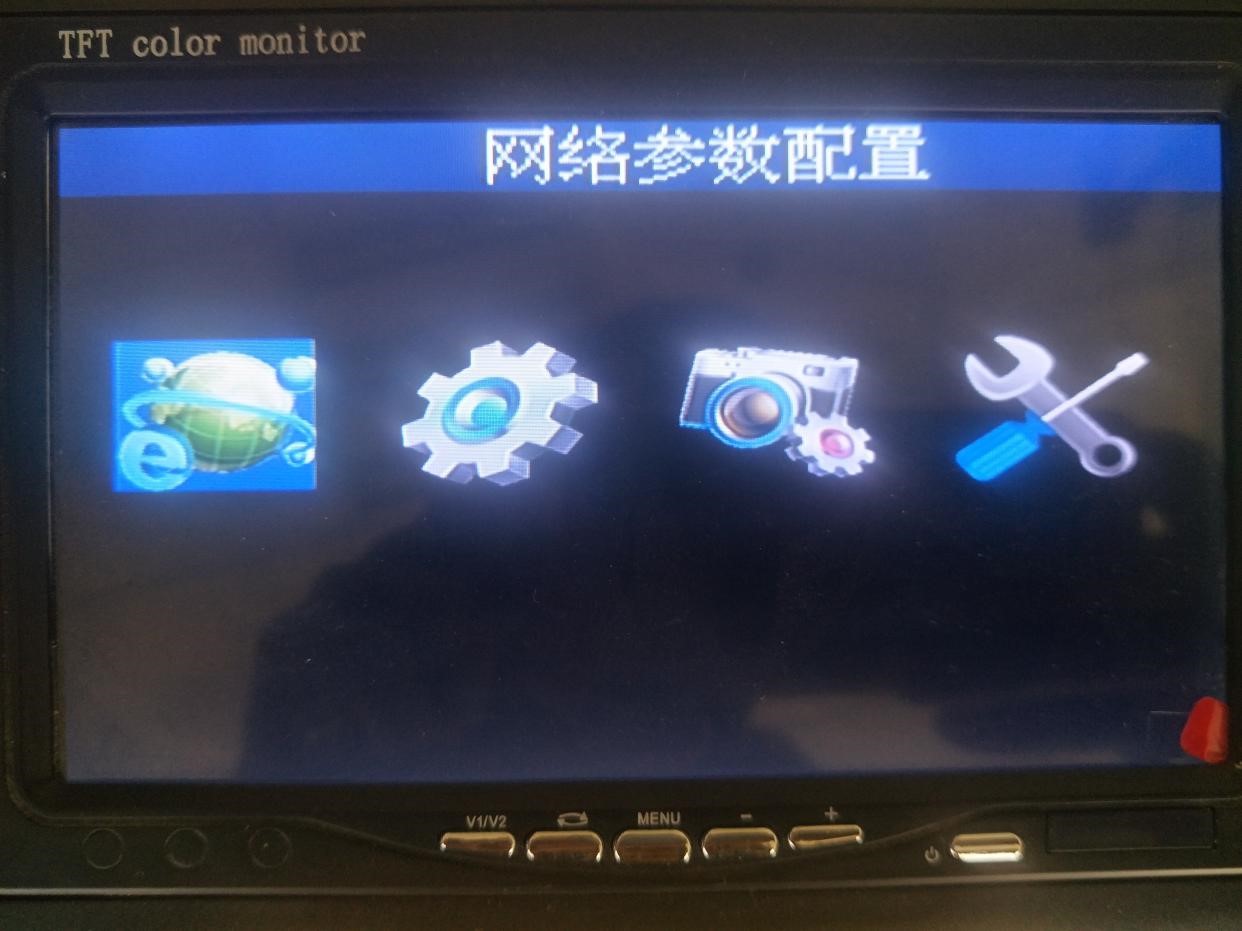

主機開啟后,按遙控面板上的【LOGIN】+【ENTER】鍵,進入登錄界面,如下圖:

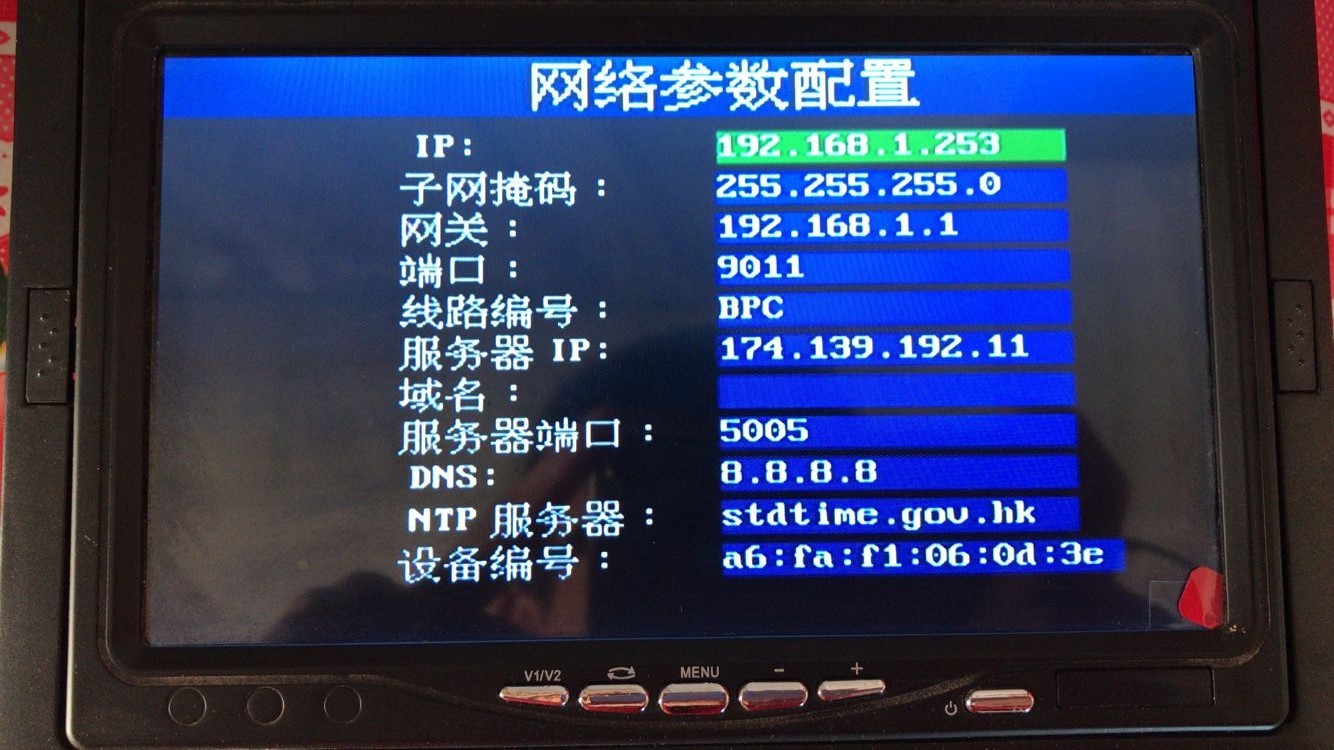

在主菜單界面下,按方向鍵選擇 菜單,按【ENTER】鍵,進入以下網絡設置界面,如下圖所示:
說明:
IP:顯示此設備登入的IP地址,此地址可以更改,IP地址默認為192.168.1.254。按遙控刪除鍵【DEL】再選擇數字配置自己想要的IP。【RETURN】退出保存。
子網掩碼:默認為255.255.255.0;
網關:出廠為192.168.1.1。這個根據客戶需求調整,和更改IP一樣配置;
端口:9011為默認登錄端口;
線路編號:公交線路的一個編號,可設置為任意值(不可為中文,負責出現亂碼);
服務器IP:這個IP 為設備運行后臺連接的公網IP,首先要確定后臺服務器要有一個固定的公網IP,此處填寫后臺遠程服務器的固定公網IP;
域名:在沒有固定中心IP的情況下可以用域名綁定解析得到數據;
服務器端口:此端口為服務器主機的開放端口,可接受數據;
DNS:
NTP服務器:為時間校準,每過一個小時都會校準一次時間
設備編號:網卡物理地址存儲器中存儲單元對應實際地址稱物理地址,與邏輯地址相對應;
在主菜單界面下,按方向鍵選擇 [圖片瀏覽]菜單,按【ENTER】鍵,進入以下圖片瀏覽界面,如下圖所示

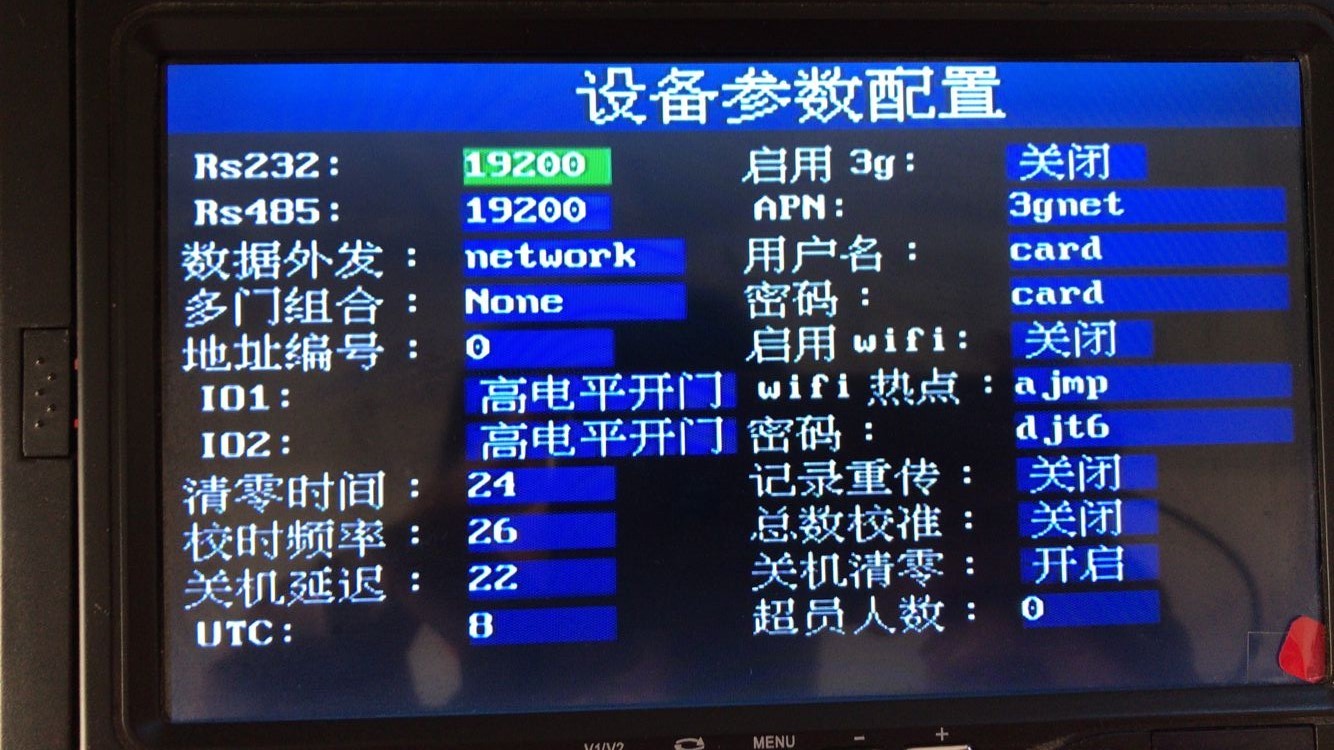

串口設置:
RS232:配置串口232的波特率默認波特率為19200有(4800,9600,14400,19200,38400,57600,115200可選);
RS485:配置串口232的波特率默認波特率為19200有(4800,9600,14400,19200,38400,57600,115200可選);
串口其他默認配置
數據位:8位
停止位:1位
校驗位:None
流控制:None
數據通信配置:
數據外傳接口:M12H計數儀選擇外發數據的通信接口,有rs232-1、rs232-2、rs485、network幾種方式,選擇none的話計數儀不外發數據;
多門通信接口:M12H計數儀選擇計數儀設備與設備之間的數據的通信接口,選擇rs232-1、rs232-2、rs485、network幾種方式時為啟用多門版本,選擇none的話不使用多門;
地址編號:在多門組合時有效,主設備,重設備。主為0,重為1
IO輸入設置:
IO電平模式:IO選擇電平模式時,輸入有兩種狀態有高電平為開門和低電平為開門;
以IO1接開關門信號為例:
電平模式:
IO1配置成電平模式,功能配置成開門門控制,狀態配置成低電平為開門。
計數器的IO1輸入高電平時,此時計數器判斷門為關門,計數器停止計數;計數器的IO1輸入低電平時,此時計數器判斷門為開門,計數器開始計數;
IO脈沖模式:當車輛門控狀態為脈沖模式,可選擇-脈沖。
關閉:當沒有車門或者其他情況不需要門控的可以選擇關閉。
清零設置:
清零時間:配置計數器在幾點整進行一次清零操作;如設置成17,計數器會在17點00分00秒清零操作,時間以計數器設備時間為準,設置為無則不進行清零操作。24為不清零,0為晚上12點整。(只能在0到24之間)
數據同步:
在有網絡 或者3G的情況下按設定的時間上傳一次數據。設置范圍1-600單位為秒
關機延遲:每當點火鑰匙斷開,總電沒有關的情況下,可繼續使用的延遲時間。
UTC:為世界時區標準時間。(每個國家的時區不一樣)。
GPRS/3G設置:在有GPRS/3G模塊的情況下需打開此選項。
APN:是用戶通過GGSN/PGW(Gateway GPRS Support Node,GPRS網關支持節點/PDN Gateway ,分組數據網網關)可連接到外部網絡的標識。支持部分特殊地區要求的賬號密碼;
WIFI熱點:打開連接一個有效的WIFI信號,獲取網絡支持。關閉則關閉此功能;
密碼:為連接熱點WIFI的密碼;
功能配置:
記錄重傳:開啟防止在網絡信號不好的情況下數據丟失,保證一有信號馬上續傳。默認為關閉默認為關閉;
串口接受控制命令:開啟是否響應外部設備通過串口協議發送串口命令來控制計數儀。
關機清零:目前本產品在沒有自己設定時間段清零和手動清零情況下 ,設備關機是不會清零的。此選項可選擇斷開ACC后是否清零當前數據。
超員設置:
超員人數:報警功能設置,當計數器統計的室內總數超過用戶設置的人數時,計數器的IO輸出一個高電平信號進行報警,在用此操作的同時要接報警器。超員人數設置成0時則不啟用該功能。

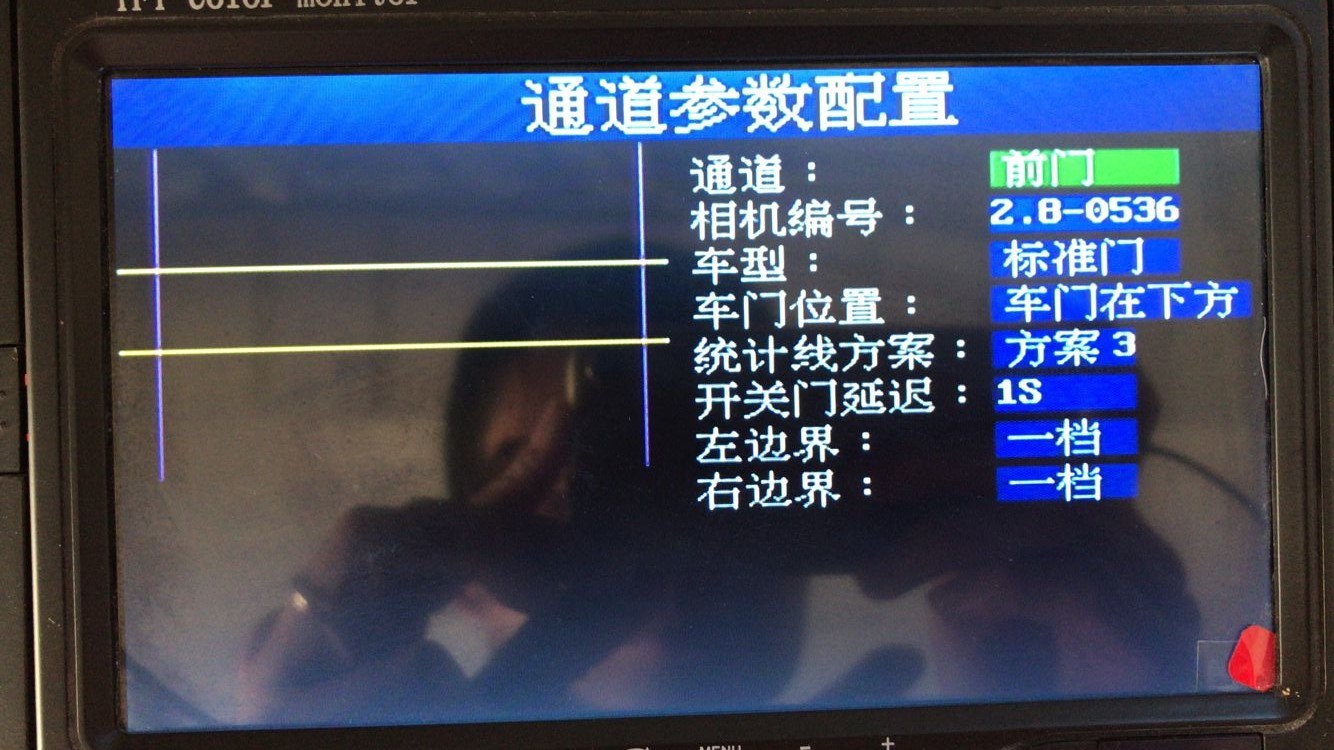

在主菜單界面下,按方向鍵選擇 [設置]菜單,按【ENTER】鍵,進入以下系統設置界面,如下圖所示:

此設置為雙目攝像機通道-前門、通道-后門參數設置:
通道:分前門,后門
相機編號:出廠的每一臺計數儀的每一個通道中,都默認的寫入了對應的攝像機參數,因此,必須按照出廠的說明進行雙目攝像機和M12H計數儀通道的對應連接和安裝。安裝錯誤會導致無法準確計數。通道前門通道后門對應的編號,一定要對應上;如果更換相機可插上U盤把要換的參數文件放到U盤里面,選擇你換更換的參數輸入相機編號欄,退出自動更換成功。
車門位子:為進出方向的判定,圖像上方為車內選擇 車門在下方 。圖像下方為車內選擇 車門在上方。
統計線方案:默認為3.一起有5個選項可根據安裝的位子調整理想的劃線位子。
開關門延遲:關門后延遲還能計數的時間。正常3到5秒(請勿設置太大,以免造成關門后一些不必要的計數)
左右邊界:按照門的大小選擇適合屏蔽的寬度。為統計爭取最好的效果。避免門太小左右邊界看的太多太大造成的干擾。
保存背景:
注意:這一步由為重要,關系到計數的準確性,安裝完成后最后一步開車門。按按鈕保存當前安裝位子的背景。
保存結果左圖全灰色,右圖為全黑色為保存成功

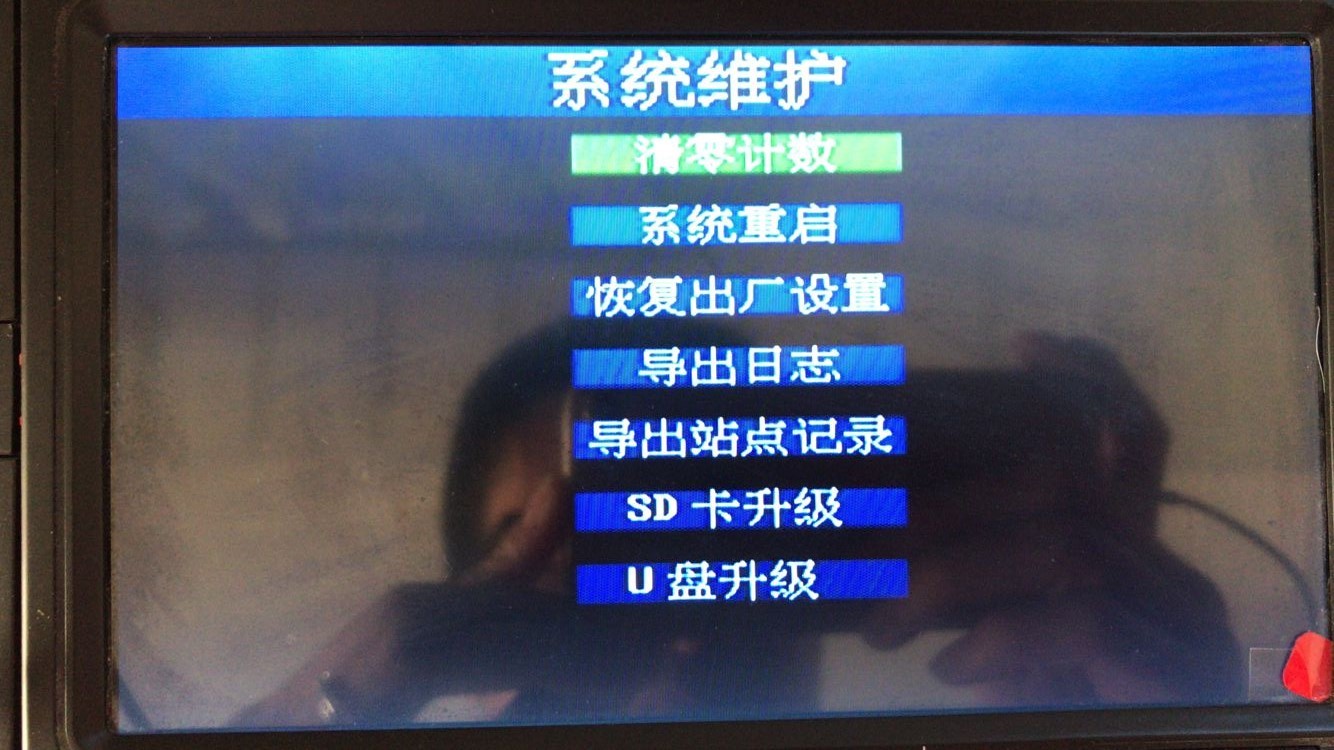

在主菜單界面下,按方向鍵選擇 [設置]菜單,按【ENTER】鍵,進入以下系統維護界面,如下圖所示:

1.清零通道:將當前通道1、2的進、出人數值歸零,車內人數隨之變化;
2.系統重啟:點擊該按鈕,M12H計數儀會重啟。重啟后不會改變已保存的參數。
3.恢復出廠設置
該按鈕操作,可以把M12H計數儀的所有參數恢復到原始出廠時設置的默認值。該操作不會刪除M12H計數儀的記錄。點擊恢復出廠設置按鈕后M12H計數儀會重新啟動,這個過程大約需要30秒,重新啟動后恢復出廠設置成功。再次登陸需要使用M12H計數儀出廠默認的網絡設置信息進行登錄連接。
4.導出日志:
5.導出站點記錄:插上U盤或者SD。選擇導出站點記錄,在匹配過的站點中有記錄將會導出在U盤或者SD上。
6.SD卡:把升級文件.bin放在SD卡中創建的FirmwareFile文件夾命名的目錄下,統計儀斷電插上SD盤,系統啟動后選擇SD升級統計儀將自動升級。
7.U盤升級:把升級文件.bin放在U盤目錄下中創建的FirmwareFile文件夾命名的目錄下,統計儀斷電插上U盤,系統啟動后選擇U盤升級統計儀將自動升級。

適應行業:公交車人數統計、客運車人數統計、客流統計
