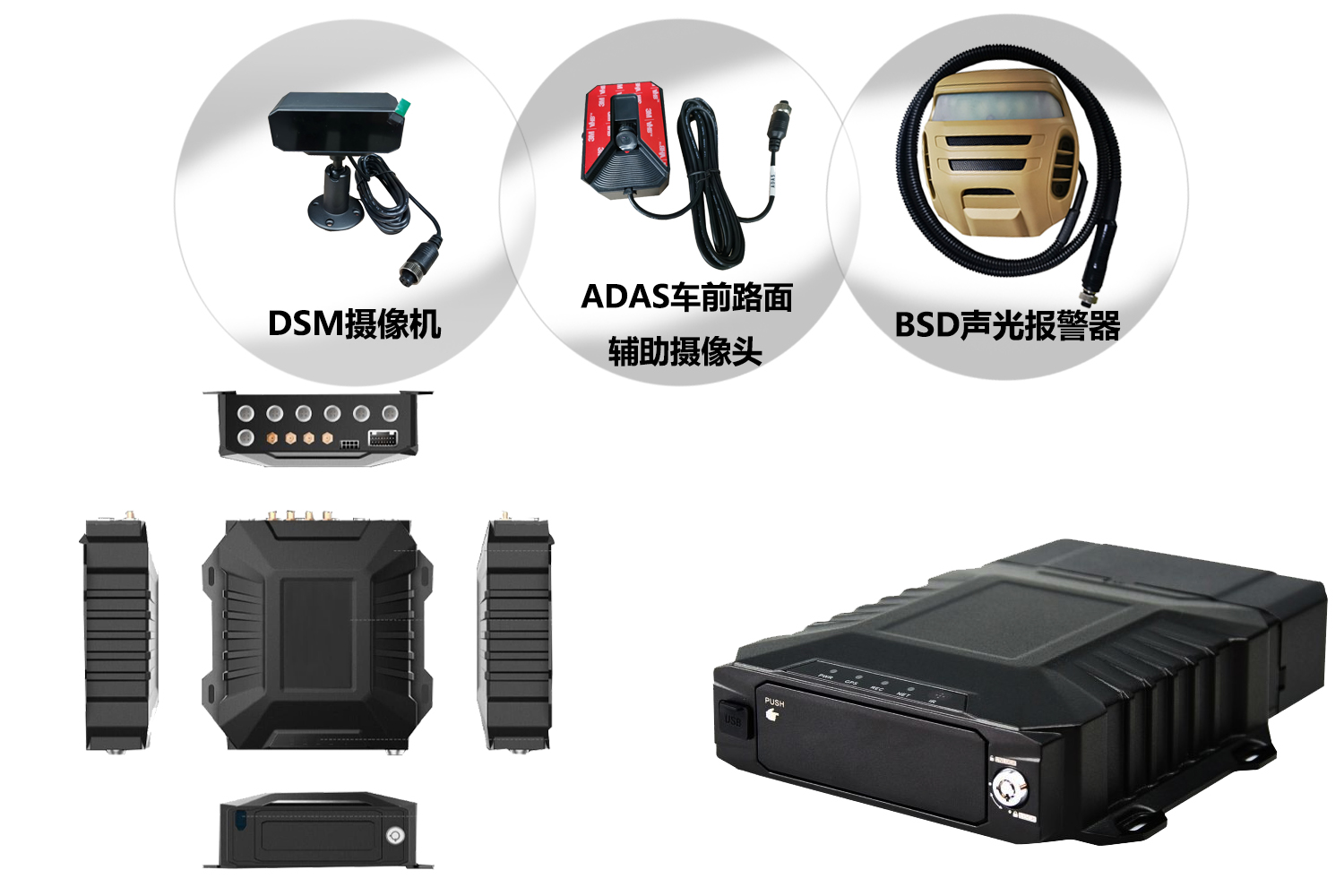

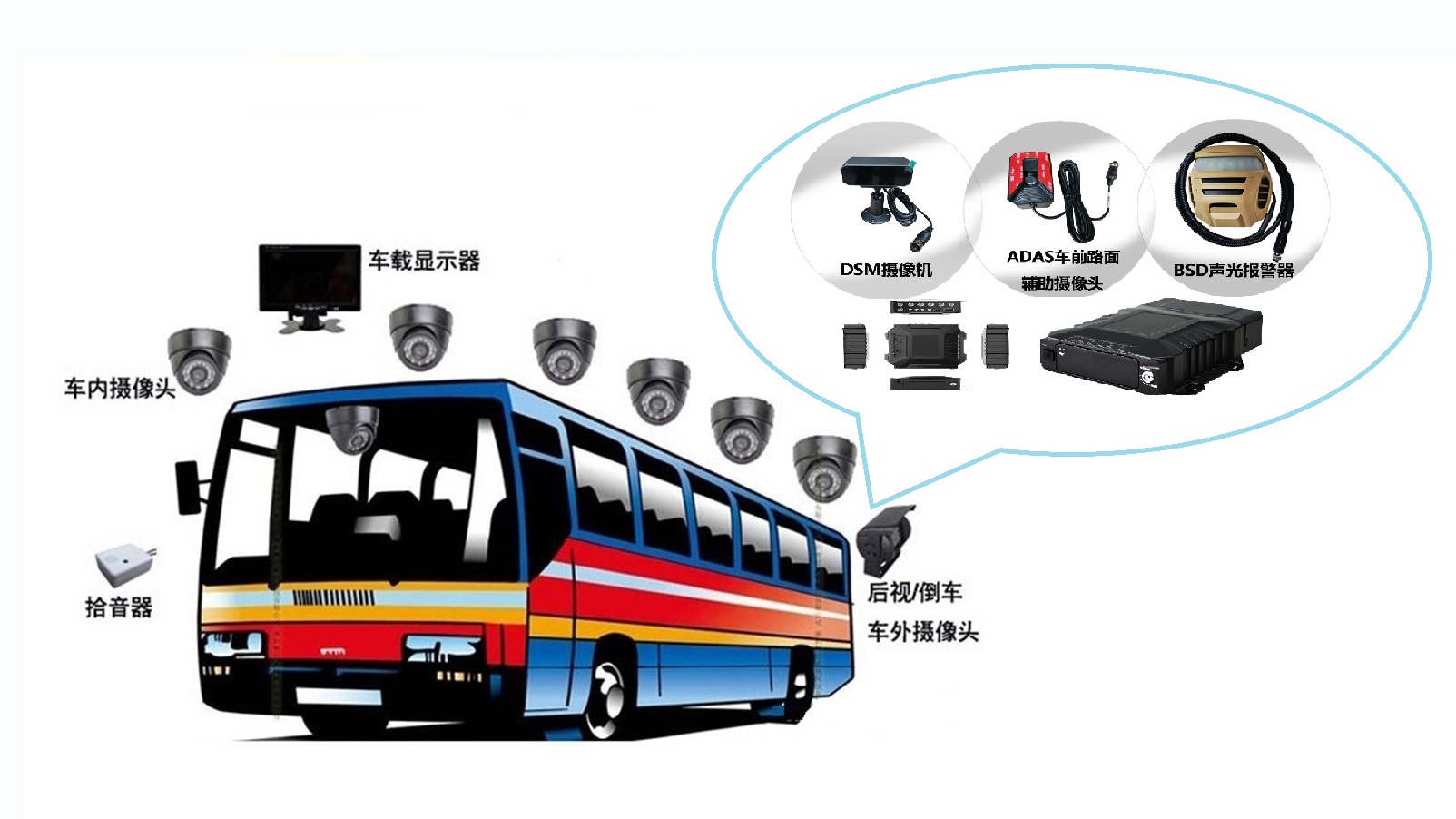

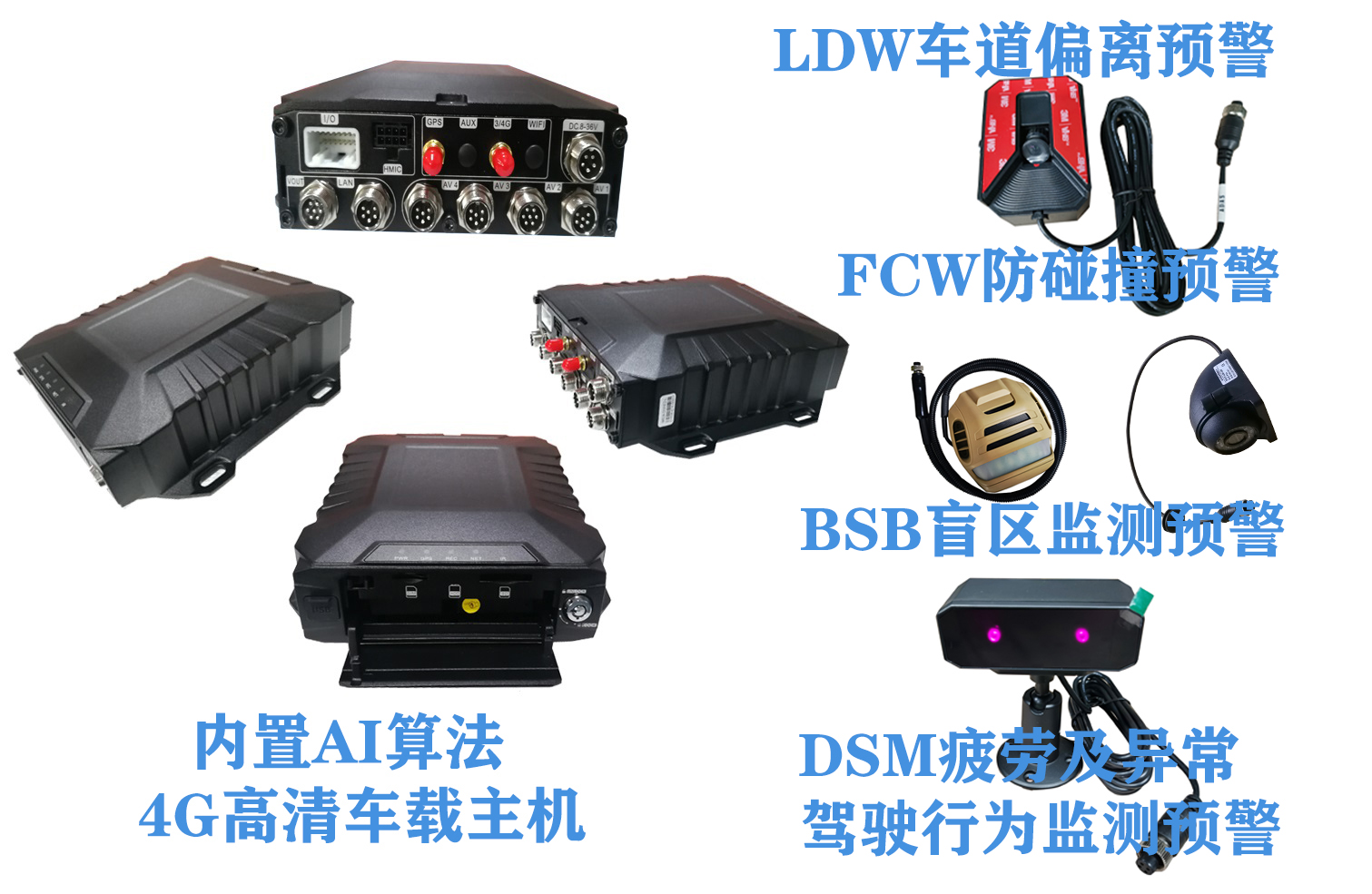

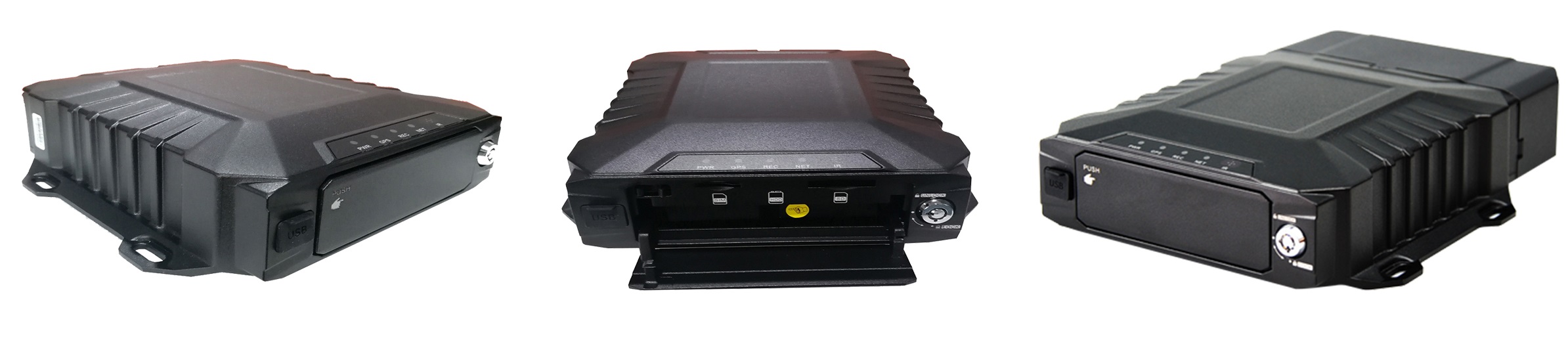

M51HV-A1是專為車載視頻監控、遠程視頻監控開發的一款高性能、高拓展延伸帶有主動安全駕駛輔助系統的產品，采用硬盤可自彈出結構設計和高速處理器NT98323和嵌入式操作系統，融合IT尖端領域H.264/H.265視頻壓縮/解壓縮、4G網絡、GPS/BD定位等技術。具有抗震能力強、外觀簡潔、安裝靈活方便、功能全面、可靠性高等特點。

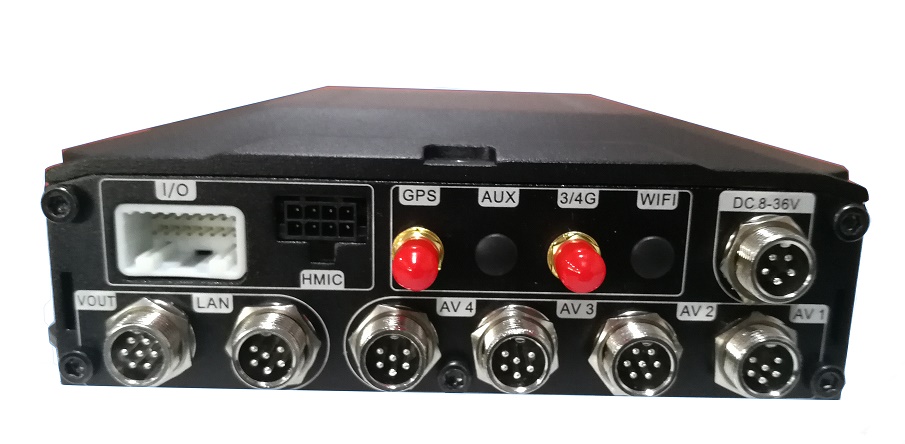

Ø 【DC12-36V】電源接口，紅色線接車載電源正極；黑色線接車載電源負極，黃色線為ACC信號線。需要設置定時錄像或者點火錄像時，接車載ACC線。
Ø 【I/O】外部報警輸入輸出、6個SENSOR輸入，2個SERSOR輸出，2個RS232、1個RS485等接口。1個12V輸出，1個5V輸出。
Ø 【GPS/BD】外置GPS/BD模塊接口。
Ø 【4G】4G天線接口。
Ø 【WIFI】WIFI天線接口。
Ø 【AV 1-4】四路音視頻輸入接口。
Ø 【AVOUT】音視頻輸出接口。
Ø 【VGA】視頻輸出接口。
Ø 【NET】以太網接口
1.1 詳細規格
M52Hv錄像功能的詳細規格如表2所示。
| 規格項 | 說明 | |
| 協議 | 支持私有、部標、國標、RTSP等多種協議 | |
| 電源輸入 | 電源輸入（DC+8V?36V）,符合+12/24V車輛電氣要求 | |
|
點火信號（車鑰匙） •≤6V,點火信號關閉 • ≥7.5V，點火信號開啟 |
||
| 攝像頭供電電源(AV IN1-AVIN4) | 攝像頭電源輸出+12V,輸出電壓12V (+/-0.5V),總輸出最大電流2A (帶輸出過流保護)，每路攝像頭紅外開啟后電流不超過0.5A。 | |
| 顯示屏供電電源(AVOUT) | 顯示屏供電輸出，+12V (+/-0.5V),屏的電流不超過0.5A。 | |
| 外接設備電源輸出(DC OUT) | +12V,輸出電壓12V (+/-0.5V),最大輸出電流1A | |
| +5V, 輸出電壓5V (+/-0.2V),最大輸出電流1A | ||
| 功耗 |
全功能下最大功耗≤25W 待機功耗≈0W |
|
| 錄像存儲媒質 | 支持1個SD卡，1個2.5寸硬盤存儲 | |
| 視頻 | 視頻流標準 | ISO 14496-10 |
| 視頻輸入 |
AHD輸入：1*720+1*960P+2 路1080/25fps IPC輸入：可擴展1-4路 |
|
| 視頻輸出 | 默認1路CVBS輸出(VGA輸出選配) | |
| 視頻輸出顯示 | 單畫面、四畫面、六畫面、八畫面可配 | |
| 視頻制式 | PAL/NTSC 制式 | |
| 圖片壓縮標準 | H.264 Main Profile/H.265 | |
| 圖像分辨率 | 1080P/720P/D1可選 | |
| 音頻 | 音頻壓縮標準 | 默認G.726,G.711A可選 |
| 音頻輸入 | 2路音頻輸入，獨立對講手麥接口 | |
| 音頻輸出 | 1路音頻輸出 | |
| 錄音方式 | 聲音與視頻同步錄制 | |
| 掉電保護 | 內置UPS | 內置5x7F*2.7V 電容UPS，通電3分鐘充滿。外部掉電，可保持系統工作7s，來完成系統錄像、日志等重要數據保存 |
| I/O | 開關量報警輸入 |
支持4路開關信號報警輸入，2路模擬量輸入 •高電平報警輸入值：3.3?36V •低電平報警輸入值：0?3.3V |
| 開關量報警輸出 | 2路報警輸出 | |
| 通信接口 | 串行接口 | 預留RS232/RS485接口 |
| USB接口 | USB2.0 | USB2.0傳輸 |
| 無線通信 | 4G接口 | 默認TDD-LTE/FDD-LTE等國內運營商所有4G制式，國外制式模塊可選 |
| WIFI接口 | 2.4/5.8G可選 | |
| 其他 | 工作溫度 | -20? +70°C （通風良好條件下的環境溫度） |
| 工作濕度 | 8%?90%（無凝結） | |
| 尺寸外觀 | 176.9mm（L）*186.8mm（W）*54mm（H）（不含束線罩） | |
| 重量 |
裸機：1.4kg 裝箱：2kg（以M52H-DGNE1-L-A1為標準） |
|
表1 M52Hv錄像功能的詳細規格
適合長途客運車、公交、校車、物流貨車、公安警察、金融押運、路政巡查等汽車移動監控領域。
