名稱:5G單兵圖傳設備(便攜式移動指揮視頻終端)
型號:N630

產品概述
通常,在日常工作中,隨時需要派遣人員前往事發現場應急處置突發事件,前往 現場的工作人員需要隨身攜帶或配備手持終端設備,將現場動態實時的視頻及音 頻信息記錄下來并通過5G或WIFI等無線網絡信號實時回傳到后臺應急指揮中心, 設備具有實時視頻、對講、實時定位、一鍵SOS緊急呼叫等功能,有效解決了現 場突發情況出現時取證難的問題,同時也方便中心會商研判從而精準的遠程應急 指揮調度人力物力,達到快速應急處突、合理處置。因其特點類似于單兵作戰必 備的單兵裝備,故稱單兵系統,又稱5G單兵圖傳設備。因其還具有HDMI高清圖像 輸入接口,專為HDMI高清視頻5G直播的需求,為遠程直播、移動執法、遠程視頻 監控而開發的便攜式的HDMI高清5G直播編碼設備。能通過5G網絡把前端無人機拍 攝到的高清圖像傳到后端的指揮中心并能在大屏幕上實景展現出來,所以也叫無 人機圖傳設備或無人機5G圖傳設備。 單兵設備內置電池組、輕便小巧、使用靈活方便、功能全面、可靠性高等特點。 系統采用Android系統,H.264/H.265視頻壓縮技術,自帶前置及后置高清攝像頭 音視頻同時錄像傳輸。并可同時外接1路HDMI高清圖像輸入,可接入4K高清DV攝 像機、無人機遙控手柄、視頻會議攝像頭等HDMI高清視頻設備組合使用,廣泛應 用于現場直播和視頻采集場景。
產品特點
1、整體結構:全強固式設計,抗 1.5 米自由跌落,雙色模一體成型工藝,超精
細生產標準,人體工程學的結構和材料設計。集成音視頻編碼、錄像存儲、
5G 網絡、北斗定位、鋰電池等模塊。專業的視頻采集編碼直播設備,可與無
人機、DV 攝像機完美組合使用,也可接入其他 HDMI 高清視頻,支持背夾安
裝。
2、無線網絡:支持 2 張 5G SIM 卡,全網通 5G 無線網絡,向下兼容 4G 及 3G 網
絡,支持 WiFi,可 WiFi Client 連接模式,也可 WiFi AP 熱點模式,APP 本地預覽視頻。
3、視頻特性:支持 1080P、720P、480P 雙碼流可選,碼率 1037Kbps~6221Kbps 可選,支持 1 路 1080P 視頻輸入可選/HDMI/前置攝像頭/后置攝像頭/30 幀
4、編碼協議:視頻編碼支持 H.264/H.265,音頻編碼支持 AAC 等。
5、視頻接口:1路 HDMI 輸入,可外接 DV 攝像機、無人機遙控器等高清視頻源 接入。
6、音頻接口:MIC 麥克風或者藍牙模式,內置藍牙,標配藍牙耳機也支持常規的 藍牙耳機連接
7、錄像存儲:支持 MicroSD 卡(TF 卡)存儲,單卡最大存儲容量 1T,支持循環 錄像覆蓋。并支持 TF 卡導入或導出設備的配置內容,方便配置多臺設備。
8、衛星定位:內置北斗模塊,定位信息以 OSD 方式上報。
9、SOS 功能:具有一鍵 SOS 緊急報警功能,按壓 SOS 鍵單兵能主動把現場的視 頻及音頻上傳到指揮中心,達成警情主動上報中心,中心軟件彈窗并以警報 聲音發出提醒,使值班人員由被動監控變為主動值守。
10、 網絡方式:2×5G SIM 卡全網通,1×WIFI,可向電腦等需要公網網絡的 設備提供互聯網連接。
11、 其他接口:1×HDMI 接口,1×TF 卡卡槽,2×SIM 卡雙卡槽
12、 供電方式:內置鋰電池,續航待機≥10 小時,可通過 Type_C 接口外接 適配器,支持外置電池續電。
13、 平臺軟件:支持 IOS、Android、鴻蒙 OS 手機端軟件, 支持電腦端軟件, 預裝 CMSV 客戶端軟件。
14、 兼容性:可支持 GB/T28181 協議,可接入 GB/T28181 國標視頻平臺(可 提供第三方檢驗的 GB/T28181 認證書)能夠被第三方綜合管理平臺兼容或智能 指揮系統調用,同時支持 CMSV 平臺、MVMS 視頻平臺指揮中心可實時調度視頻, 發起語音對講,獲取定位信息。
15、 工作溫度:-20℃~+60℃。
16、 防護等級:IP68。

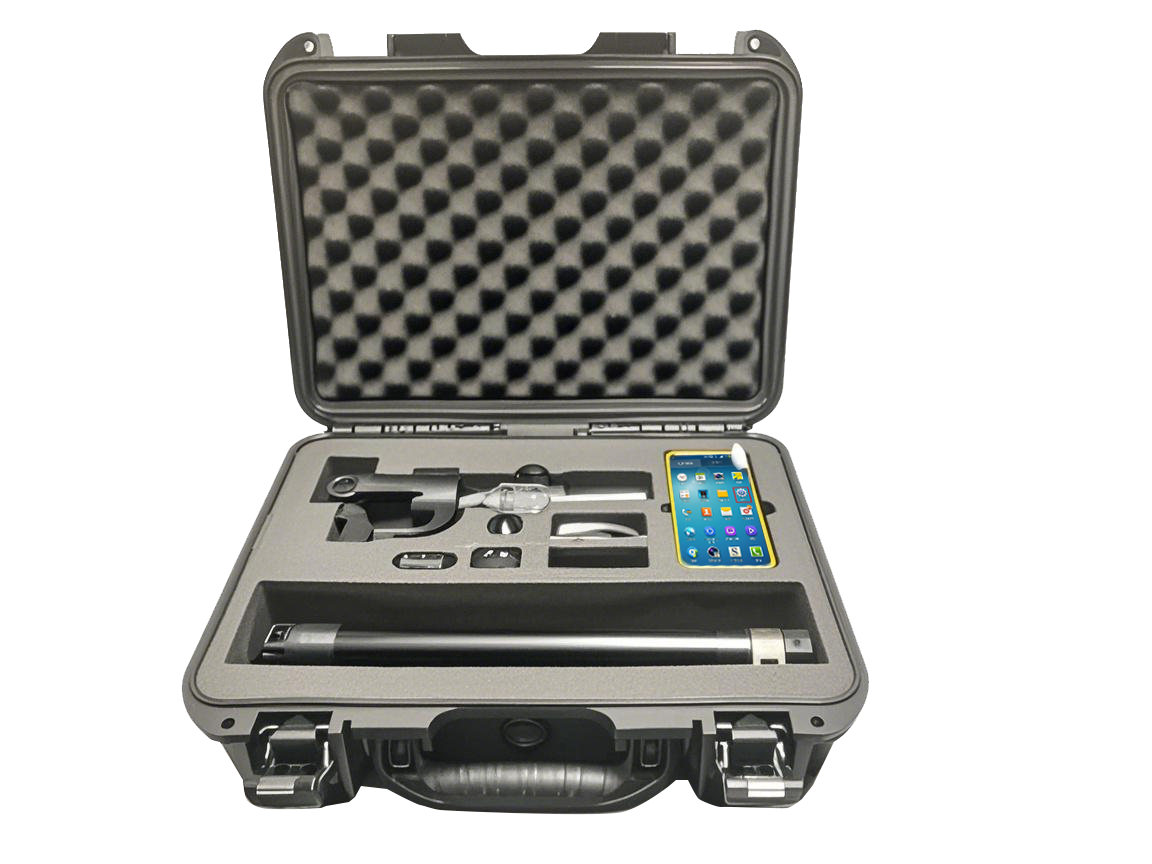

17、 配件:(1)便攜式三防手提箱(2)藍牙耳機(3)充電器((4)Type_C 轉HDMI(5)128G 內存卡。

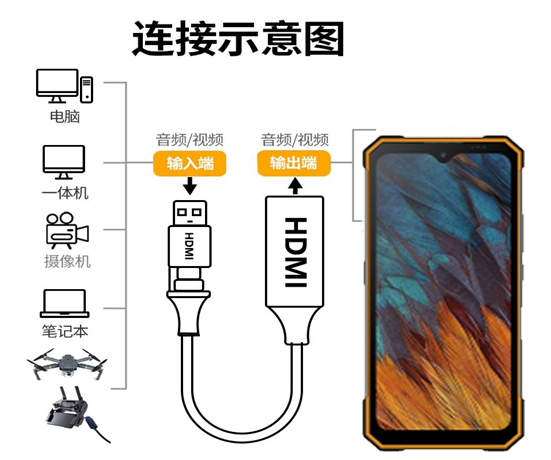

N630單兵圖傳硬件連接圖

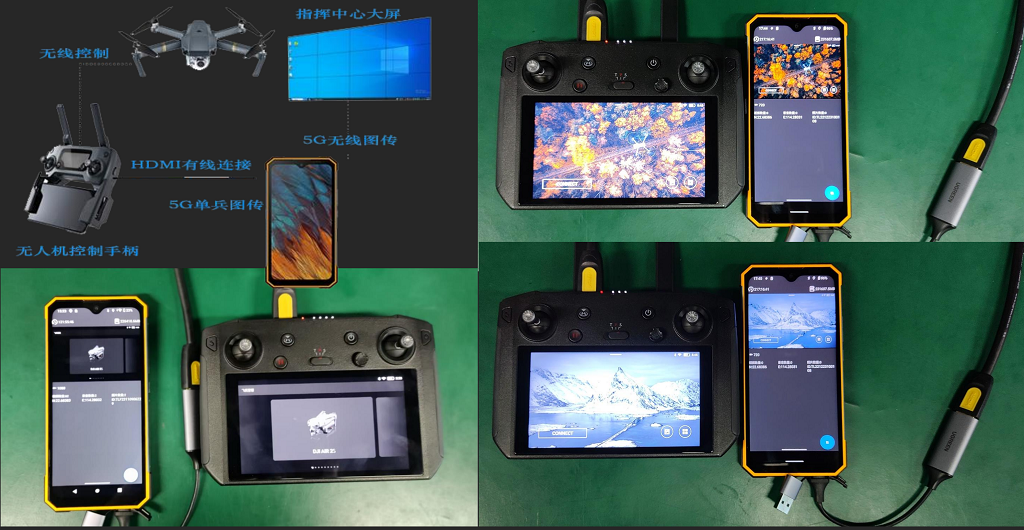

N630單兵圖傳連接無人機應用

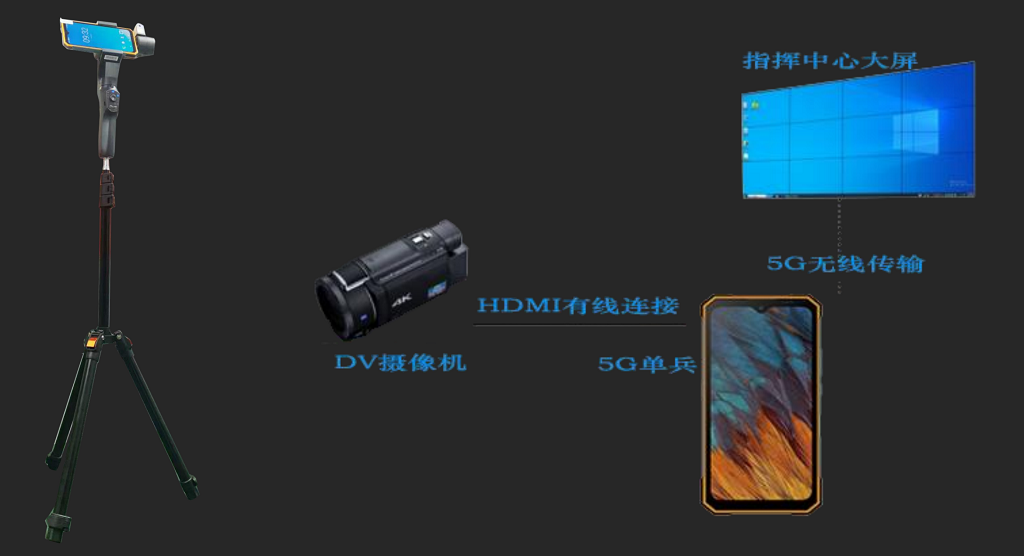

N630單兵圖傳連接DV攝像機實況直播

應急通信指揮裝備5G 單兵圖傳功能
HDMI高清視頻采集HDMI視頻編碼5G傳輸,可接入4K高清DV攝像機、無人機遙控手柄、視頻會議攝像頭等HDMI高清視頻設備組合使用。廣泛應用于現場直播和視頻采集場景。通過5G/4G網絡可將災害現場圖像實時傳輸至指揮中心,并可實現雙向對講,實時定位。

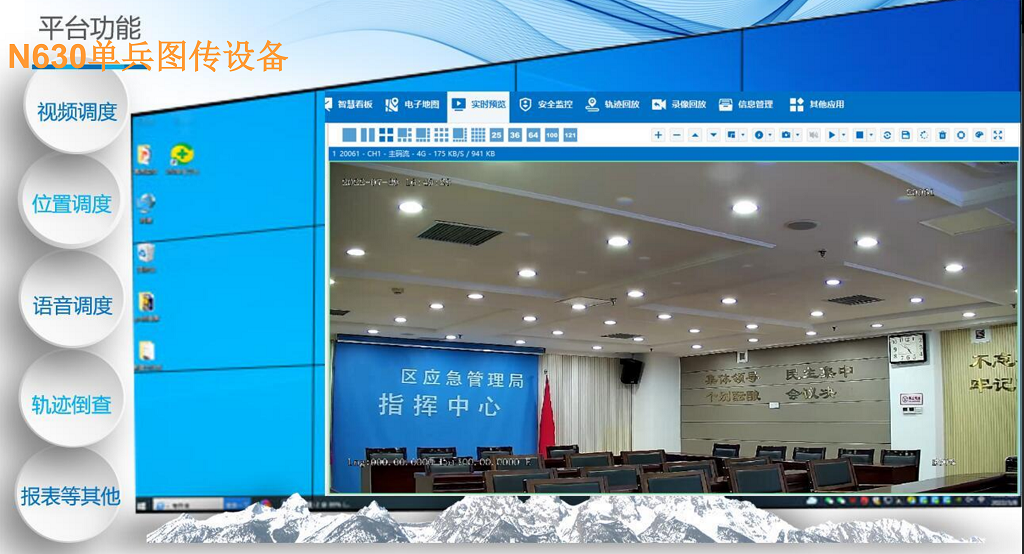

單兵圖傳設備通常應用在搶險救災、應急救援、安全管控中。“千里眼,順風耳”方便中心視頻研判應急處突,中心平臺能實現“視頻調度、語音調度、位置調度”三大功能,做到“看得見,聽得著”。應用科技力量提升自然災害應急能力。
