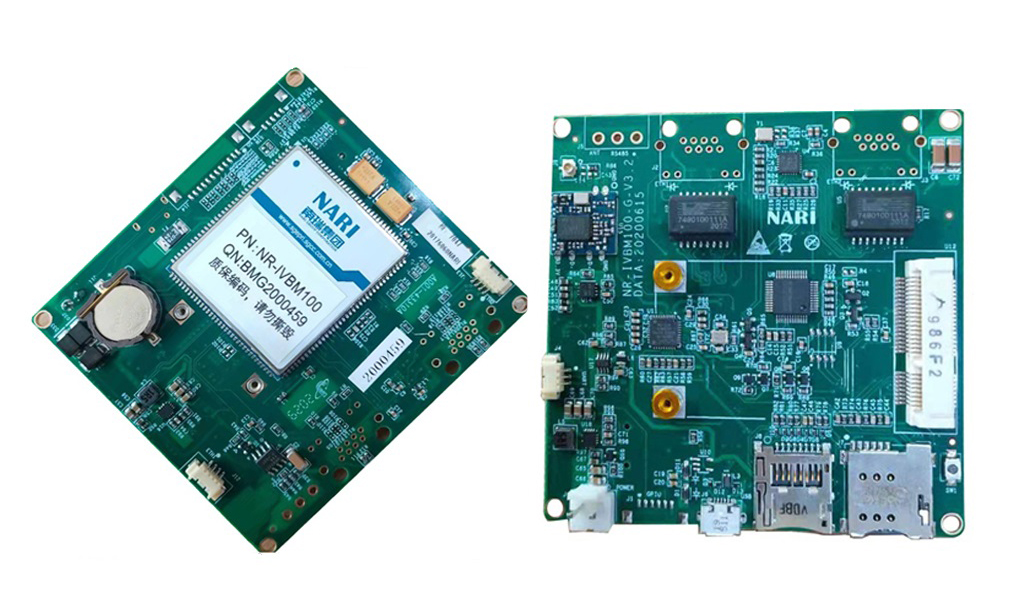

電力圖像視頻安全接入模塊

產品簡介
電力圖像視頻安全接入模塊是一款應用于電力數據、圖像及視頻安全接入的模塊級產品。模塊符合國網安全加密要求,符合國網 B 接口及其擴展協議標準,可接入電網安全接入平臺及電網統一視頻監控平臺。
模塊支持多種通信方式,4G全網通和電力無線專網通道。嚴格按照電力行業相關標準進行設計,功能與電網業務深入結合,性能滿足嚴苛的電力現場需求,具有體積小、功耗低、易集成等特點。模塊可用于集成于第三方廠商產品中或獨立設計成邊緣裝置,可應用于電力行業輸電、安監、基建、營業廳等場景。
產品集成方案(原理)

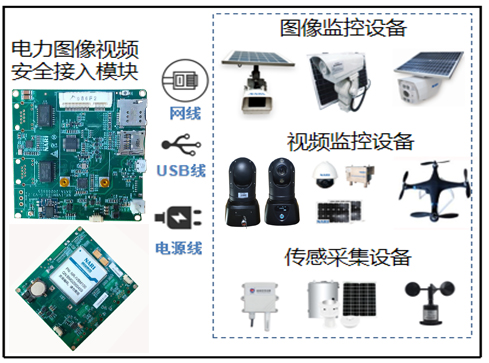

l 硬件集成
Ø 網口
Ø USB接口
Ø 電源口

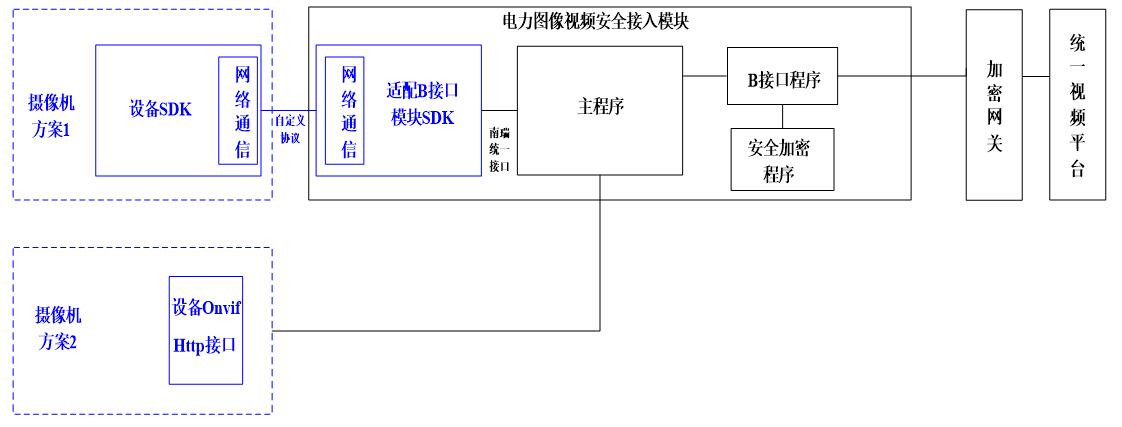

l 軟件集成
Ø 標準Onvif&Http協議
Ø NRSDK接口協議

模塊參數
電力圖像視頻安全接入模塊II型
電力圖像視頻安全接入模塊II型支持多種通訊方式,支持4G 全網通及電力無線專網,可獨立設計成邊緣代理產品,應用場景豐富。
模塊參數
| 功 能 | NR-IVBM100-G |
| 主控 | 工業級SOC |
| 512MB DDR3+4GB NAND+TF Card | |
| 通信 | 2路10M/100M以太網口,采用RJ45及PH1.25連接器(二選一) |
| 1路USB 2.0高速接口,支持Host/Device模式,采用USB2.0 micro B母座 | |
| 支持PCIE接口的4G全網通模組 | |
| 支持WiFi通信功能 | |
| 1路RS-485總線接口,采用鳳凰端子連接器;1路Debug串口,采用PH1.25連接器 | |
| 內置國網B接口視頻圖片通信協議 | |
| 加密 | 采用國網安全加密芯片,符合國網安全加密規范 |
| 電源 | 采用鳳凰端子DC 4.5~15V輸入,通過DC-DC、模組內部PMU轉換成各路所需電源 |
| GPIO | 設計預留,采用PH1.25連接器 |
| 尺寸 | 80mm×80mm |
