水量液位傳感器如何使用？水量液位儀遠程在線
水量液位儀遠程在線實時監測水量
模擬量液位儀傳感器
配套設備：M51H

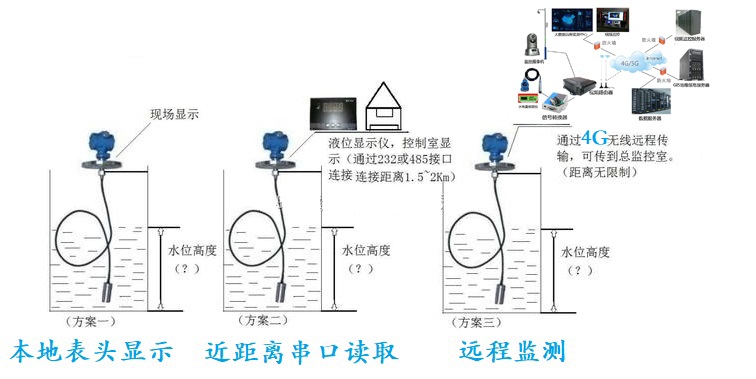

應用場景：綠化灌溉車、水炮噴霧車、環衛灑水車、消防車等大用水量的車輛的水箱遠程在線實時監測，適用于環衛、消防、水利、石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。
液位傳感器（靜壓液位計/液位變送器/液位傳感器/水位傳感器）是一種測量液位的壓力傳感器。靜壓投入式液位變送器（液位計）是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。

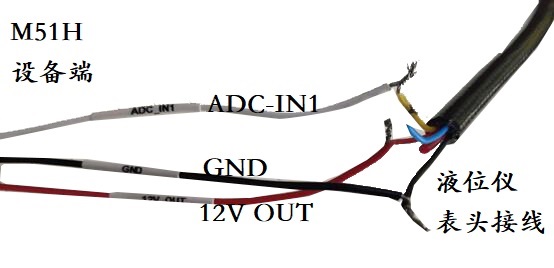

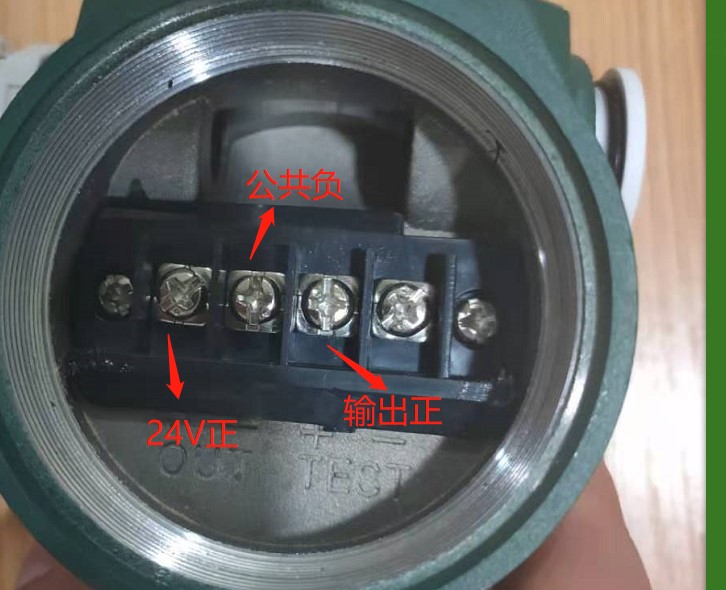

1. 液位儀表頭接線定義：紅色電源線接12V，黑色地線接GND，黃色線接ACD1（必須接ADC1），暫時M51H程序指定在了ADC1線上傳輸模擬量信號

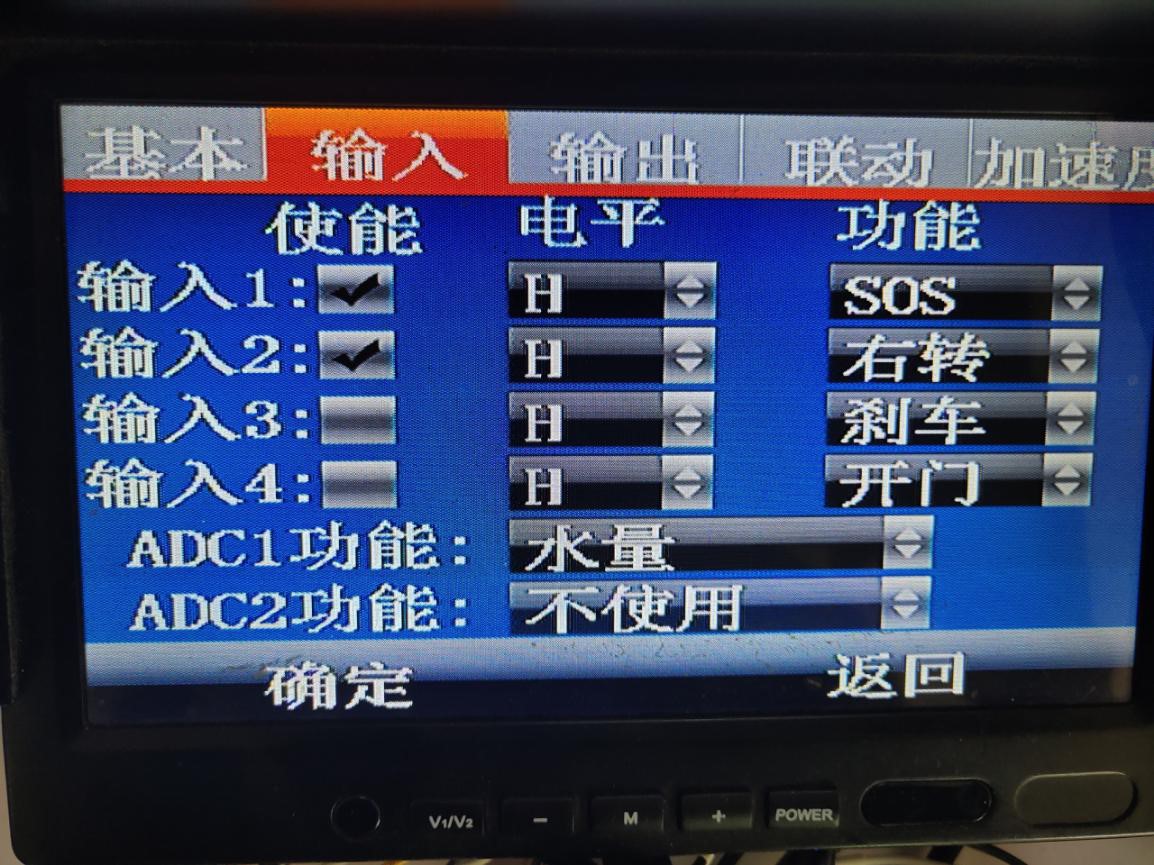

2. M51H設備端設置：進設備菜單里將設備所接的ADC1功能選擇項改為“水量”

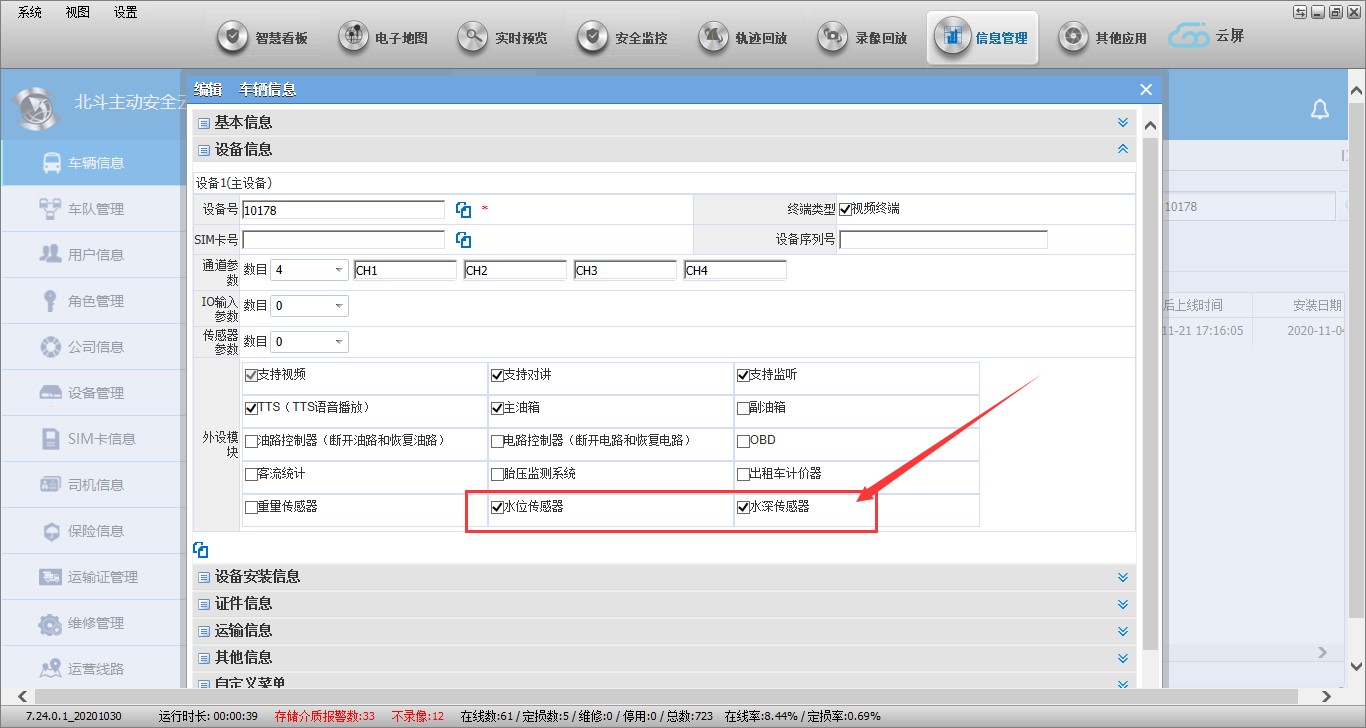

3. 在CMSV6平臺設置：進入車輛信息管理頁面，將車輛信息中的“水位傳感器”和“水深傳感器”勾選起來

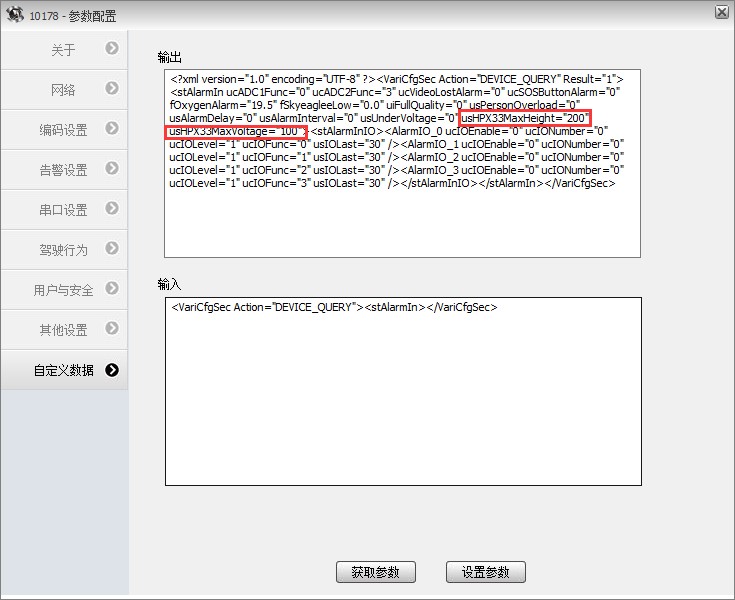

4. 在CMVSV6平臺的，“設備參數管理”里的“自定義數據”的輸入框里輸入以下指令，修改最大量程，最大輸出電壓
（1）查詢參數，指令：
<VariCfgSec Action="DEVICE_QUERY"><stAlarmIn></VariCfgSec>
（2）設置參數，指令：
<VariCfgSec Action="DEVICE_SET"><stAlarmIn ucADC1Func="0" ucADC2Func="3" ucVideoLostAlarm="0" ucSOSButtonAlarm="0" fOxygenAlarm="19.5" fSkyeagleeLow="0.0" uiFullQuality="0" usPersonOverload="0" usAlarmDelay="0" usAlarmInterval="0" usUnderVoltage="0" usHPX33MaxHeight="200" usHPX33MaxVoltage="100"></stAlarmIn></VariCfgSec>
usHPX33MaxHeight 最大測量高度 200 = 200cm = 2M
usHPX33MaxVoltage 最大輸出電壓 100=10V

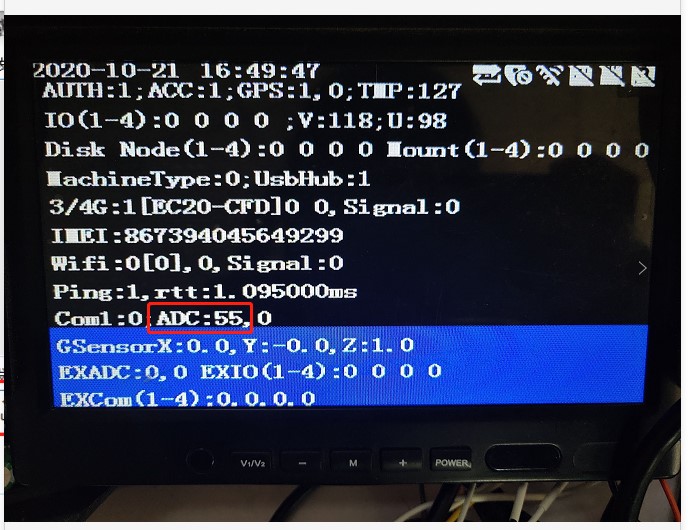

5. 設備端的顯示屏：可用遙控器在顯示屏上查看數值變化（按LOGIN + .DOT）

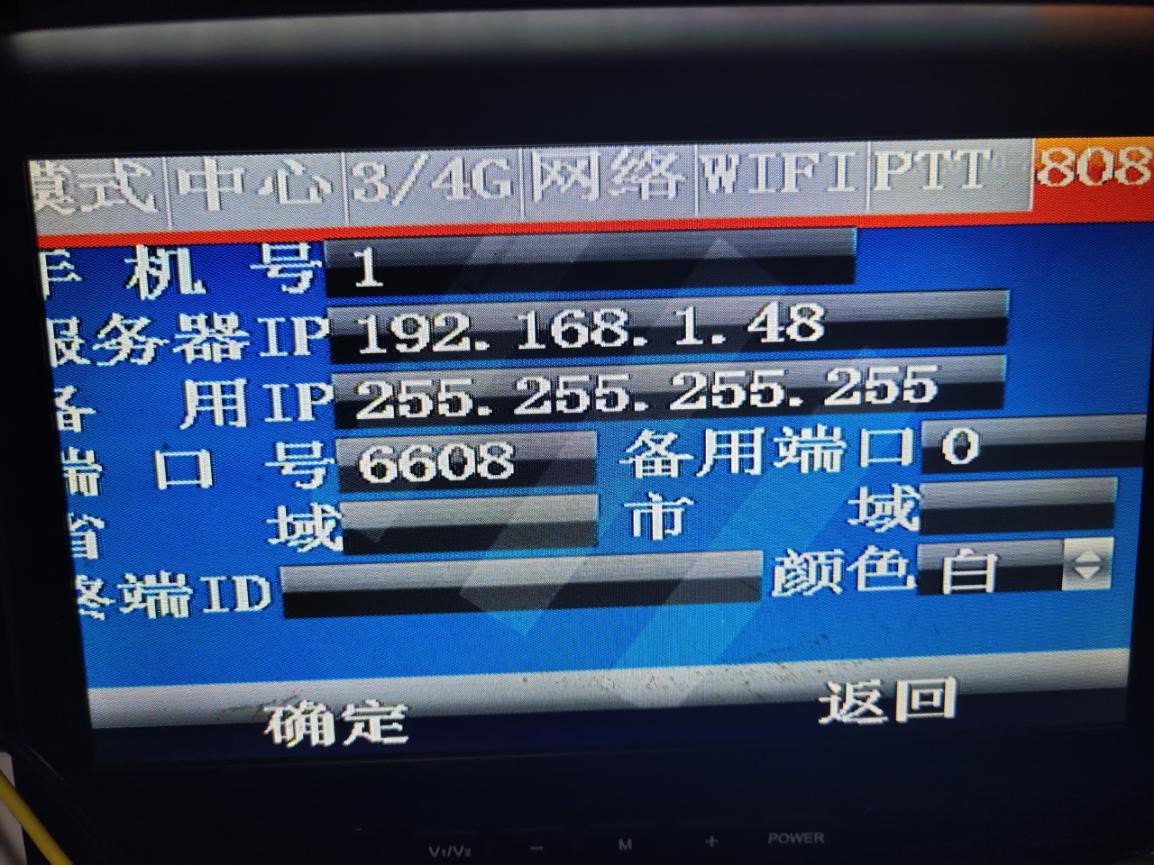

6. M51H設備端設置：在設備端的808設置里設置好相應的808數據后，通過808協議上傳水量表的數據
7. CMSV6平臺實時監測：設備通過808協議上線后，可在平臺上查看水深數值（必須是808協議）
