BSD(Blind Spot Detection)盲區監測預警系統,在車輛行駛時BSD盲區系統通過安裝在車輛左右兩側的攝像機探頭,不間斷探測處于車輛左右兩側盲區范圍內的物體(如行人、自行車、汽車、摩托車、其他障礙物)。根據物體距離本車的遠近程度劃分一級報警、二級報警、三級報警,當物體靠近車輛時BSD聲光報警則會實時發出“大車危險”聲音提醒同時LED閃光燈閃爍警示近前的人車物;車內的顯示屏的可同步放大側面攝像機圖像并聯動車內報警蜂鳴器進行語音提醒,從而告知駕駛員何時是并線的最好時機,輔助駕駛員規避盲區物體大幅降低因盲目發生的交通事故,達到輔助安全駕駛的目的。

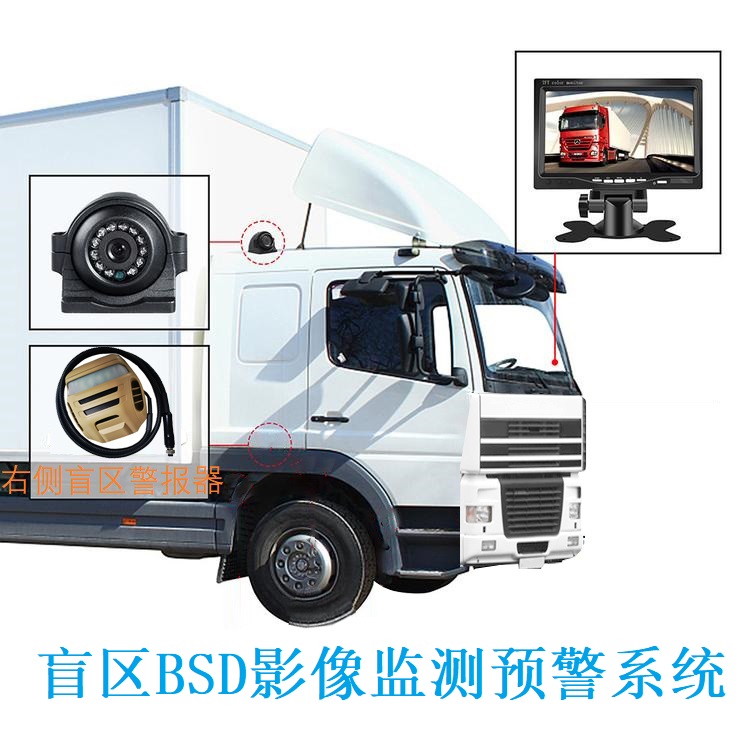

大車盲區BSD影像監測預警系統是什么?
日常駕駛中很多司機只能是憑駕駛經驗和靠直覺了,或盡量在拐右彎或倒車的時候多動動脖子,查看清楚車外環境,而右前側一般比較容易剮蹭,右側事故高發。隨著科技的發展,現在可以在大車上加裝一套右側盲區影像BSD監測預警系統,除了BSD聲光報警器預警還能同步右側攝像頭到駕駛室的顯示屏上,能清楚查看清右側的影像,特別是右前輪的情況。實惠好用價格也不高。

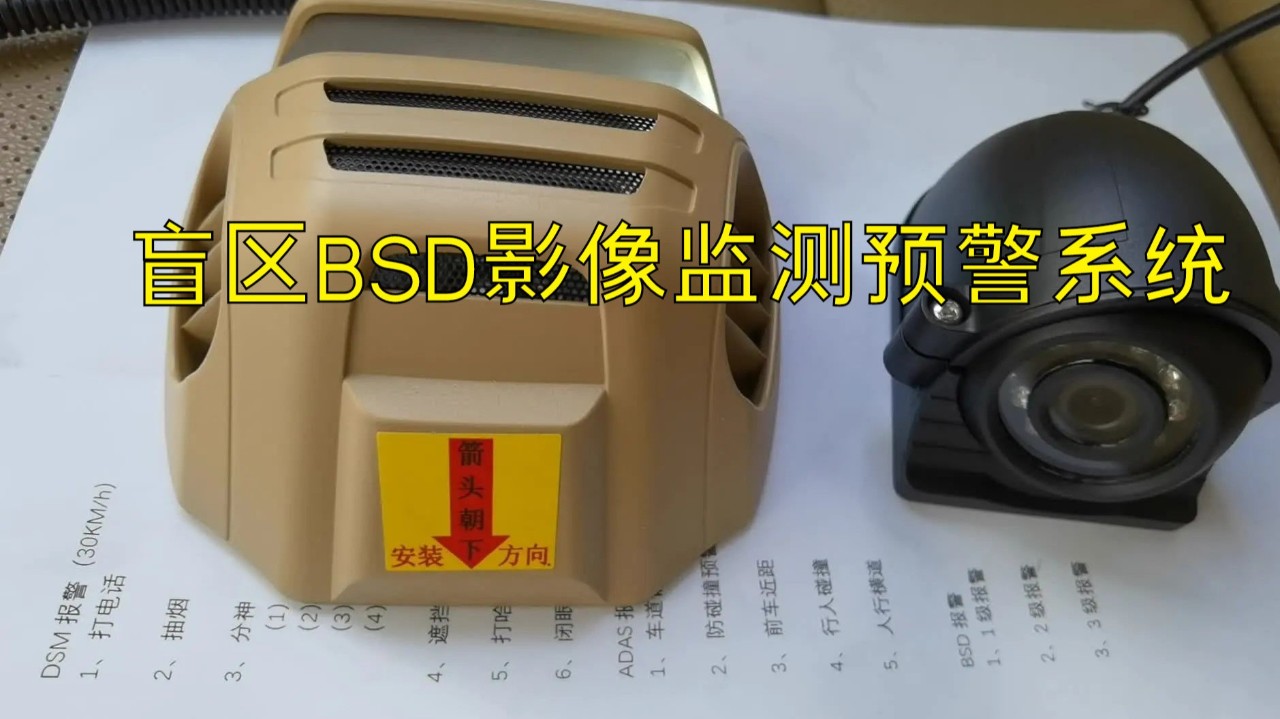

BSD聲光報警器MX-SL-01聲光報警器內置高亮發光二極管和5W大功率喇叭輸出,可以實現語音播報和模擬旋轉燈光報警。一體化鑄鋁外殼,IP69K防護等級,可在非常惡劣環境中使用。
為什么大車要加裝右側盲區影像BSD監測預警系統呢?

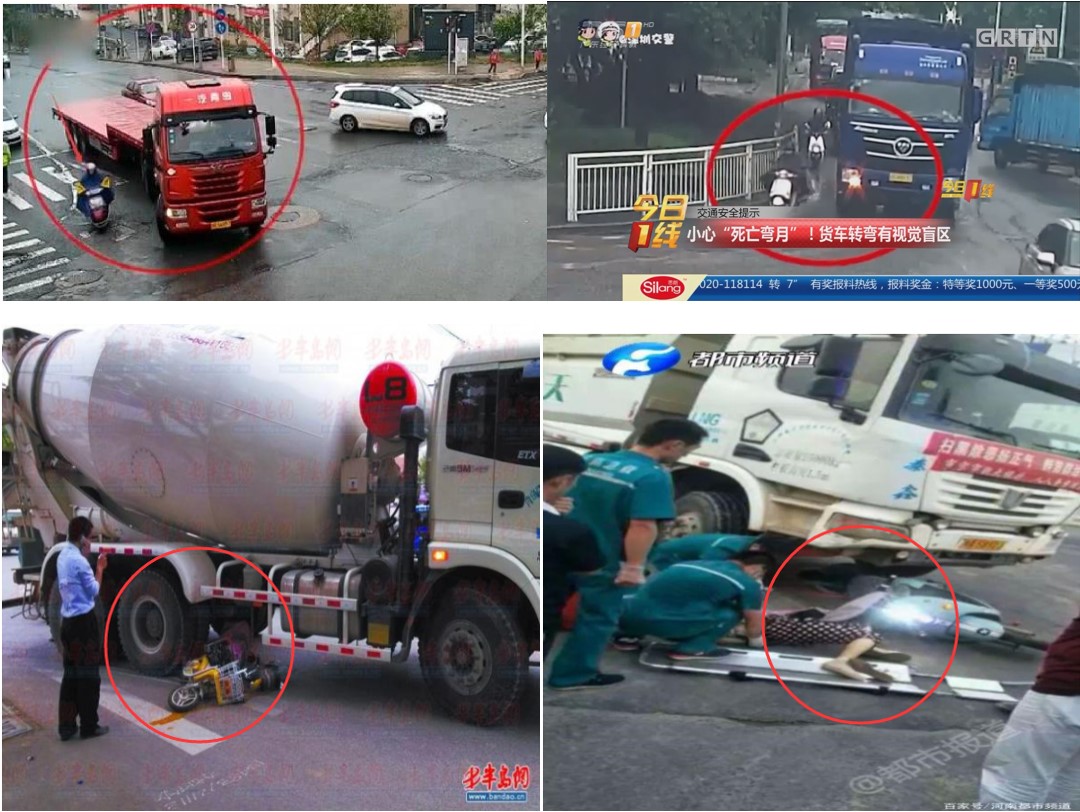

首先我們來分析一下大型車輛右轉盲區事故案例

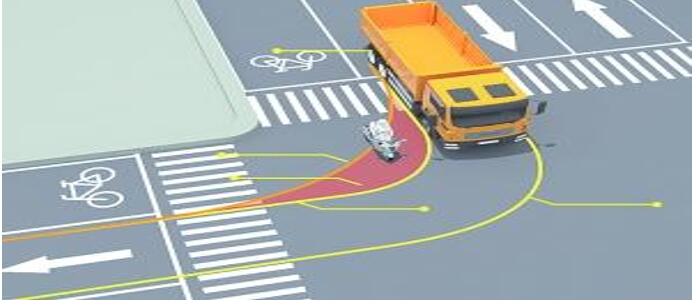

大車的右側盲區非常明顯,一旦發生事故都是讓人觸目驚心的人命關天的大事故,右轉馬路殺手由渣土車、攪拌車為代表的大型車輛。其右轉盲區非常明顯,大車右側發生事故的機率非常之高。

從上圖來模擬駕駛室位置來看右側路面情況,當駕駛機動車的人或行人停在右側等待或者行駛中,大車駕駛員是完全看不到右側的情況。
如何解決右側盲區事故多發的情況呢?
解決方法:安裝大車盲區影像BSD監測預警系統
在大車右側安裝盲區影像BSD監測預警系統,車輛在右轉彎時起到預警提醒作用。車外BSD聲光報警器喇叭告知右側行人車輛應遠離,車內聲音及提示燈警示駕駛員右側有障礙物需要注意。
大車盲區影像BSD監測預警功能設置

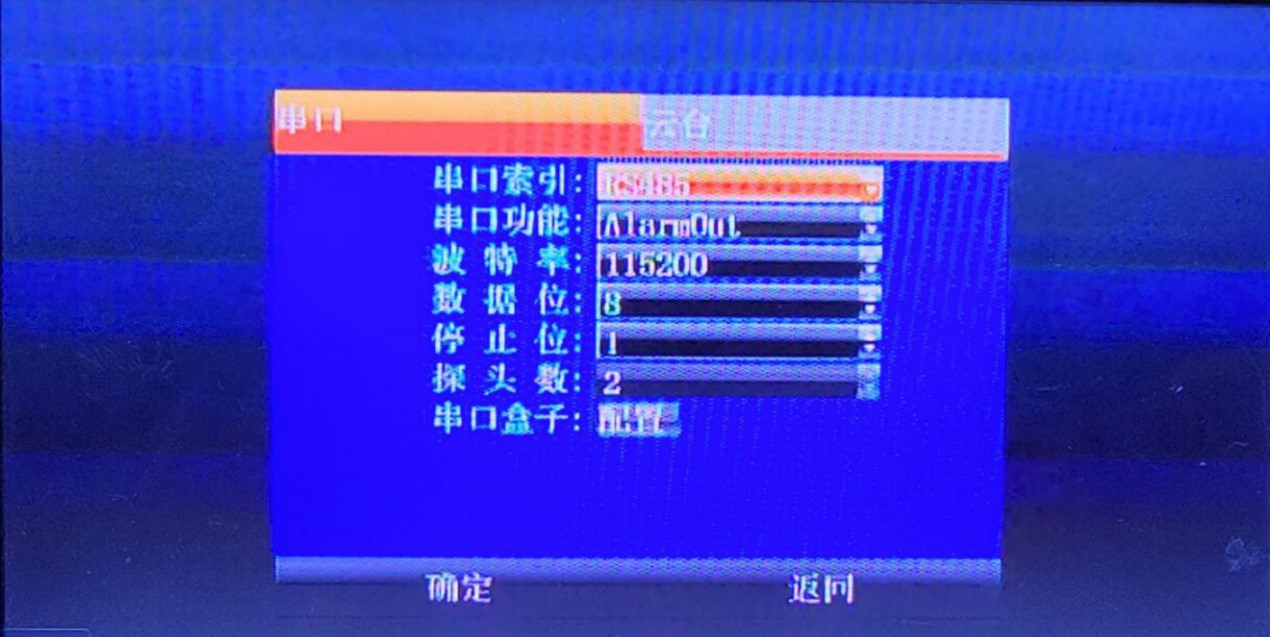

BSD聲光報警器菜單設置:串口索引選擇RS584,串口選AlarmOut,波特率選擇 115200,參數上圖進行配置,保存并重啟生效。

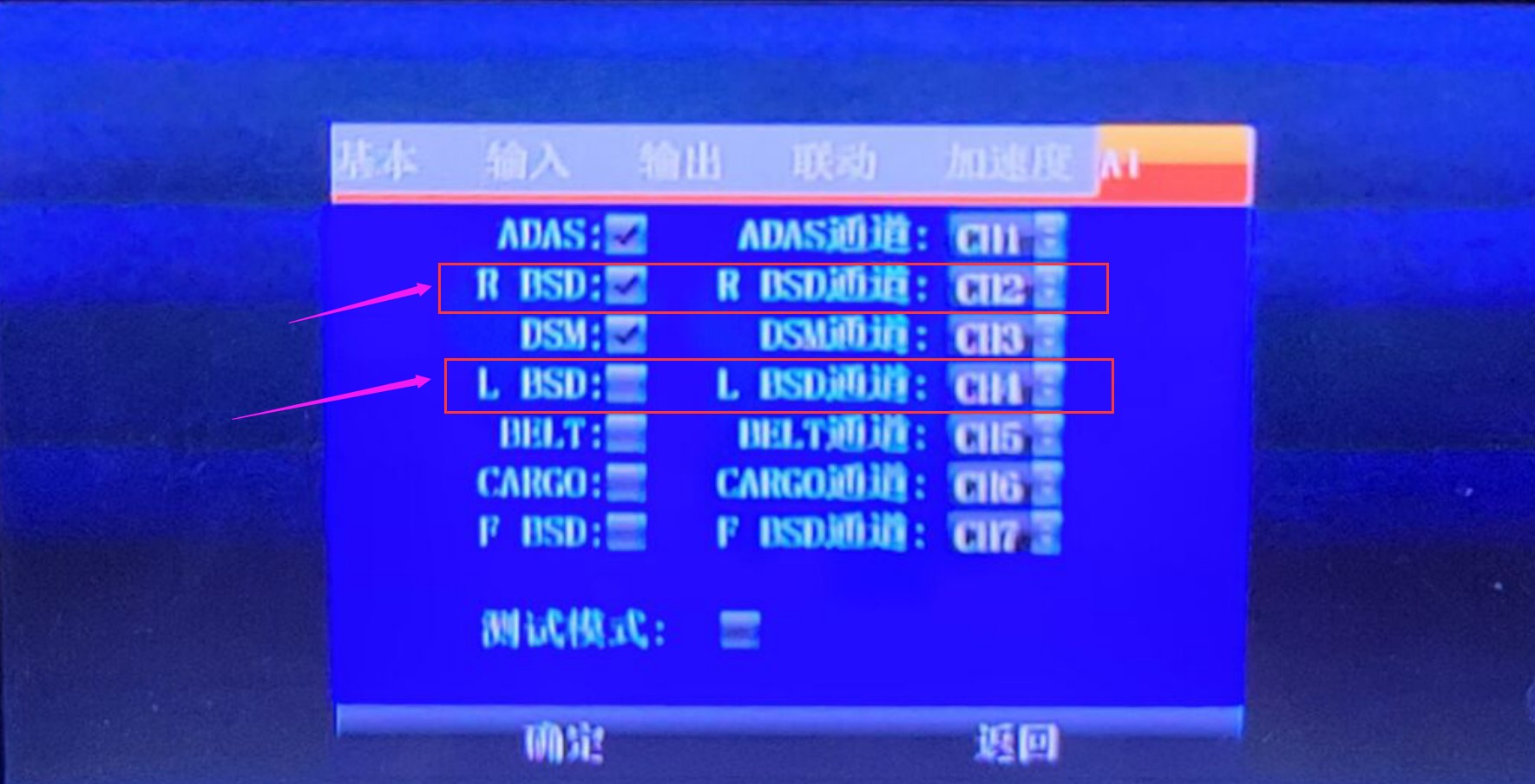

BSD攝像機設置:進入設備 設置-》報警設置 菜單欄,使能BSD,保存并重啟生效。
主機顯示屏,全屏BSD視頻通道的畫面,按壓ENTER鍵 顯示出缺省區域的顏色線格,最頂上的線為藍色,編號為0;最左邊的黃色線(即車身線),編號為1;紅色線為一級報警區域線,編號為2;中間黃色線為二級報警區域線,編號為3;最右邊綠色線為三級報警區域線,編號為4;BSD攝像頭固定后,可以通過車載遙控調整車身線以及設置報警區域。如下圖:

BSD視頻全屏模式下,按遙控器數字鍵“0、1、2、3、4”對應線序的編號,可以對應調整線的位置。

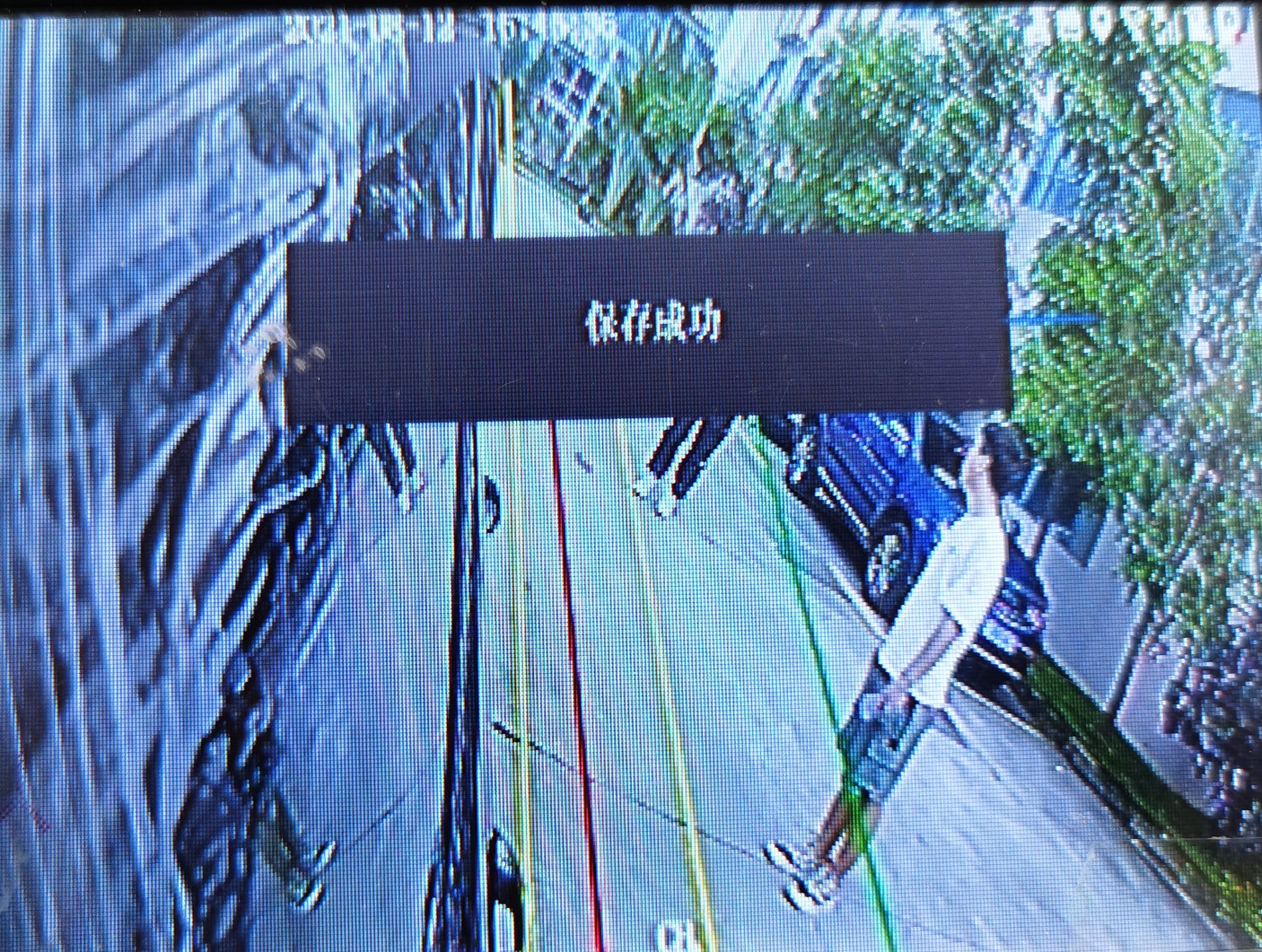

調整“藍色車頭線”按遙控器“0”數字鍵,再按遙控器“上下”方向鍵調整藍線位置;調整“黃色車身線”按遙控器“1”數字鍵,再按遙控器 “左右”方向鍵調整黃線位置;調整“紅黃綠”一級二級三級報警線分別按遙控器“2、3、4” 數字鍵,然后按遙控器 “上”或“下”方向鍵選擇調整對應顏色線的上下點位置,按遙控器“上”方向鍵是選擇調整上點位置,按遙控器“下”方向鍵是選擇調整下點位置,然后按遙控器“左右”方向鍵進行位置調整。最后確定后按遙控器“ENTER”鍵進行保存,屏慕有“保存成功”信息顯示和“校準完成”的語音提示,動態生效。
BSD攝像機安裝
BSD攝像頭固定后,參照每條線的定義用法,通過車載遙控器調整車身線以及設置報警區域。

標定人員(參照物)站在車頭向前2米處(范圍可根據用戶需求調節,如感覺盲區范圍不夠,可以向前延申),然后如下圖上下拖動藍色線,使藍色線與標定人員的的腳尖重合, 然后點擊“保存”,提示“標定成功”即可。
BSD攝像機安裝:

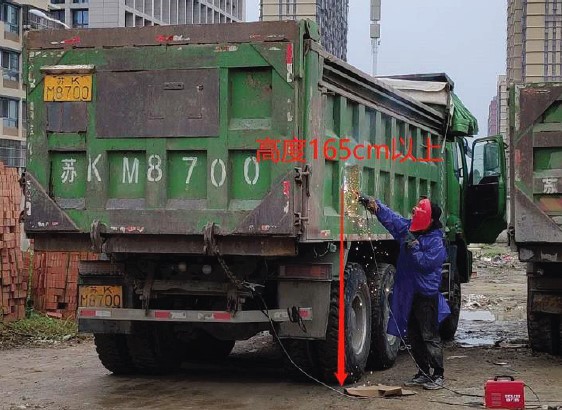

單路BSD 攝像頭安裝時,應安裝在車輛右后側,為了更好的檢測到盲區行人,泥頭車攝像頭安裝高度應在1.65 米以上,其他車輛根據實際情況調整,且攝像頭角度應調整至略微朝外朝下,延長線應從車輛下方走線,與車架本身固定,不可與車斗或攪拌罐有干涉,以免卸貨或攪拌時線材受影響。如下圖:

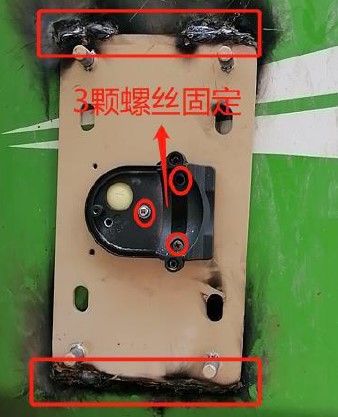

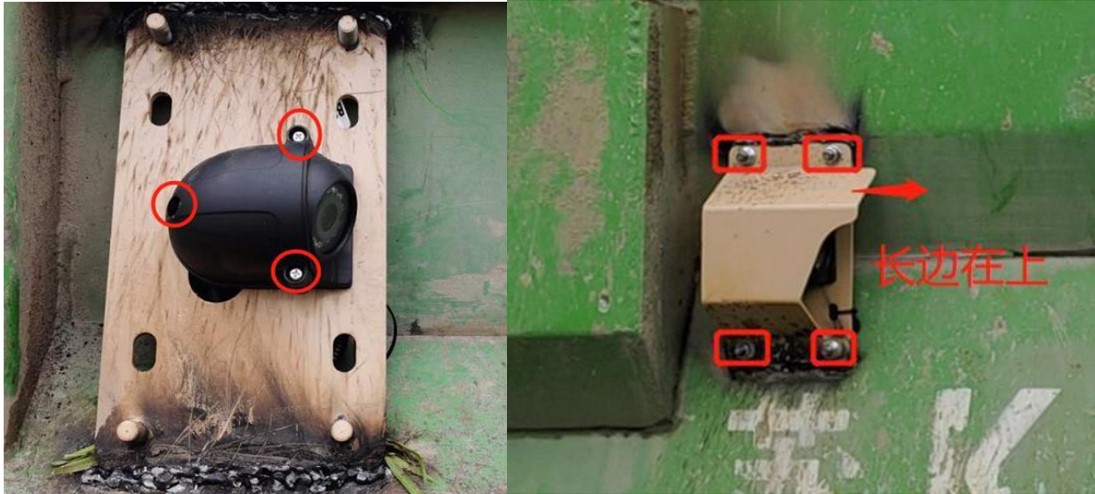

將金屬保護罩安裝固定在選定的安裝位置,推薦采用焊接的方式固定在車體上。保護罩底座有螺絲孔,與BSD 攝像頭底座螺絲孔匹配,攝像頭通過螺絲與保護罩底座固定(需拆開攝像頭)。如下圖:

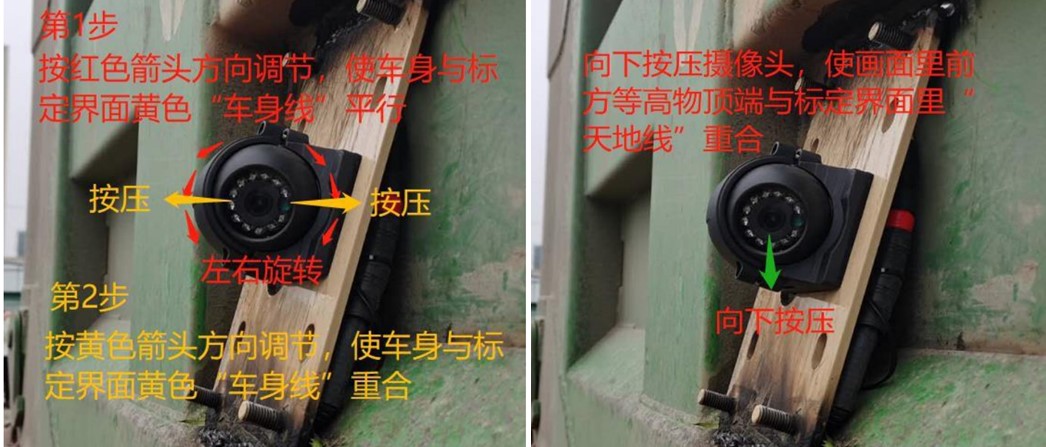

先左右調整攝像頭的角度,使車身邊線和標定界面里黃色“車身線”平行,然后再向車身外側或內側方向撥動攝像頭,使車身邊線和標定界面里黃色“車身線”重合。如下圖:

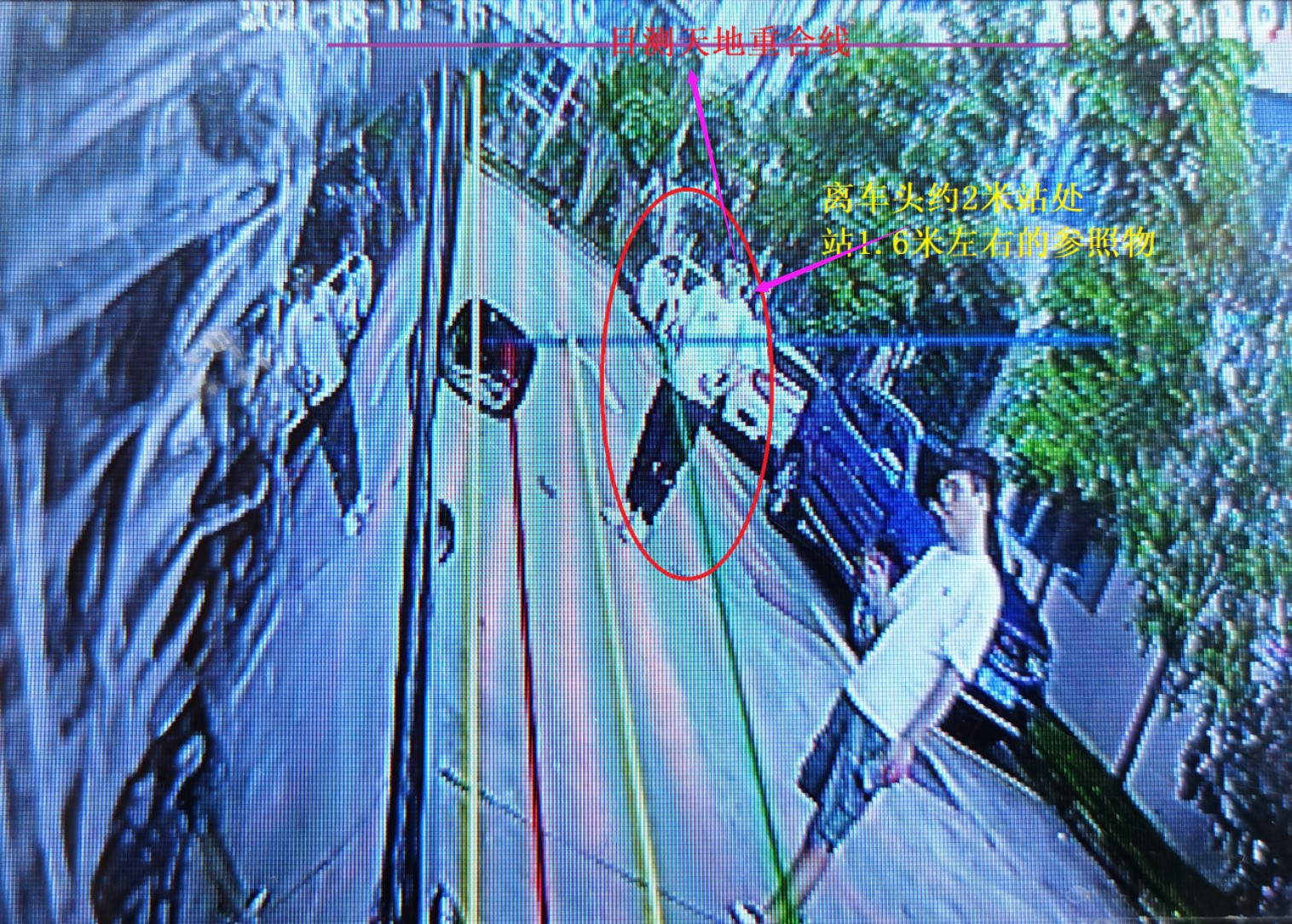

根據車型及實際需要,設備默認3級區域報警為各1米,如需要修改,可以進行自定義設置。在BSD 攝像頭前方2米外豎立一個和攝像頭安裝高度相同的等高物大約1.6米(可以站個人用鋼尺做參考),向下按壓攝像頭,使前方等高參照物頂端與遠處的“天地線”重合。(如下圖)

角度調節完成后,將攝像頭外殼固定螺絲鎖緊,螺絲鎖定過程種,注意攝像頭角度不能發生變化,如發生變化,需要重新調整。然后將金屬保護罩外殼固定在保護罩底座上(長邊在上),并將螺絲鎖緊。(如下圖)

適用范圍:泥頭車、攪拌車、商泵車、罐車、拖掛車等所有盲區的車輛
