本安防爆EX說明

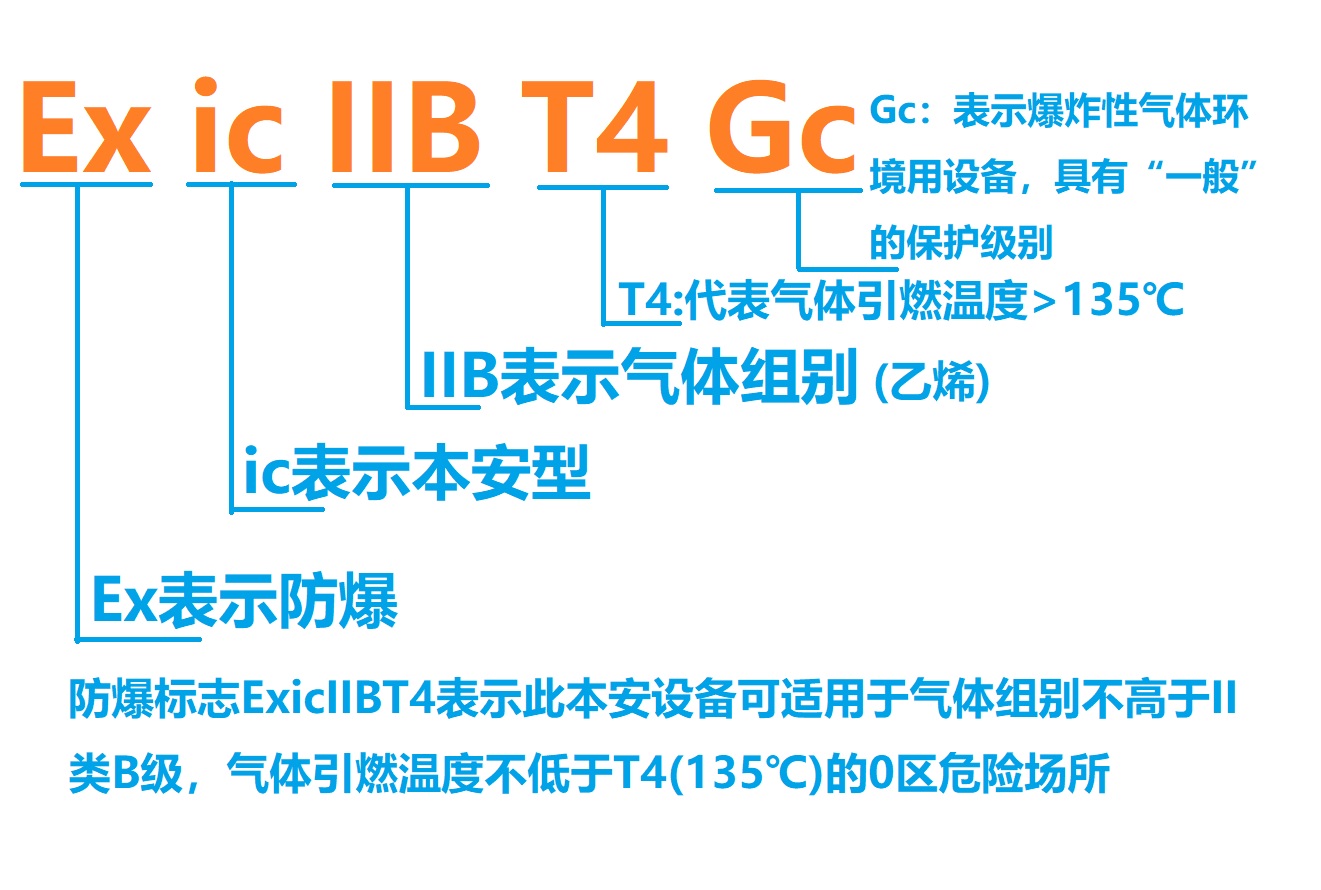

在正規的防爆電氣設備上都會有Ex標志,并且每個防爆電氣設備都會有一個特有的防爆標志,以下面防爆標志為例:
注釋1:Ex是中國及國際電工委員會的防爆標志,表明電氣設備符合GB3836和IEC60079中所列的一個或多個防爆型式
注釋2:常見的各類防爆型式符號如下:隔爆型“d”、增安型“e”、本安型“i”、充砂型“q”、正壓型“p”、液浸型“o”、“n”型、澆封型“m”
注釋3:設備類別符號
(1)Ⅰ類:易產生瓦斯的煤礦用的電氣設備
(2)ⅡA、ⅡB、ⅡC類:除Ⅰ類外的其他爆炸性氣體環境用電氣設備,即工廠用電氣設備
注:ⅡB的設備可以用于ⅡA設備的使用條件,同樣,ⅡC的設備可以用于ⅡA和ⅡB設備的使用;條件,因此,防爆級別ⅡC>ⅡB>ⅡA
注釋4:對于Ⅱ類電氣設備,表示溫度組別的符號如下:

注釋5:設備保護級別分為“Ga”、“Gb”、“Gc”、“Ma”或 “Ma”。
設備保護級別(EPL):根據設備成為點燃源的可能性和爆炸性氣體環境、爆炸性粉塵環境及煤礦甲烷爆炸性環境所具有的不同特征而對設備固定的保護級別。
Ma 級(EPL Ma):安裝在煤礦甲烷爆炸性環境中的設備,具有“很高”的保護級別,該級別具有足夠的安全性,使設備在正常運行、出現預期故障或罕見故障,甚至在氣體突然出現設備仍帶電的情況下均不可能成為點燃源。
Mb 級(EPL Mb):安裝在煤礦甲烷爆炸性環境中的設備,具有“高”的保護級別,該級別具有足夠的安全性,使設備在正常運行中或在氣體突然出現和設備斷電之間的時間內出現的預期故障條件下不可能成為點燃源。
Ga級(EPL Ga):爆炸性氣體環境用設備,具有“很高”的保護級別,在正常運行、出現的預期故障或罕見故障時不是點燃源。
Gb級(EPL Gb):爆炸性氣體環境用設備,具有“高”的保護級別,在正常運行或預期故障條件下不是點燃源。
Gc級(EPL Gc):爆炸性氣體環境用設備,具有“一般”的保護級別,在正常運行中不是點燃源,也可采取一些附加保護措施,保證在點燃源預期經常出現的情況下(例如燈具故障)不會形成有效點燃。
Da級(EPL Da):爆炸性粉塵環境用設備,具有“很高”的保護級別,在正常運行、出現的預期故障或罕見故障時不是點燃源。
Db級(EPL Db):爆炸性粉塵環境用設備,具有“高”的保護級別,在正常運行或預期故障條件下不是點燃源。
Dc級(EPL Dc):爆炸性粉塵環境用設備,具有“一般”的保護級別,在正常運行中不是點燃源,也可采取一些附加保護措施,保證在點燃源預期經常出現的情況下(例如燈具故障)不會形成有效點燃。
可能發生爆炸的環境。(如:可燃性氣體,粉塵環境,煉油、石化廠,加油站、加氣站等) , 爆炸性氣體環境 大氣條件下,氣體、蒸汽或霧狀的可燃物質與空氣構成的混合物,在該混合物中點燃后,燃燒將傳遍整個未燃混合物的環境。(如:CH4,C2H2,C2H4,NH3,CO,C2H5OH等防爆電氣設備)。根據國家現行標準GB 3836.1-2010 《爆炸性環境 第1部分:設備通用要求》規定要求,本手冊對應產品為:M91HV-EX防爆布控球,達到Ex iC IIB T4 Gc標準的防爆電氣設備。

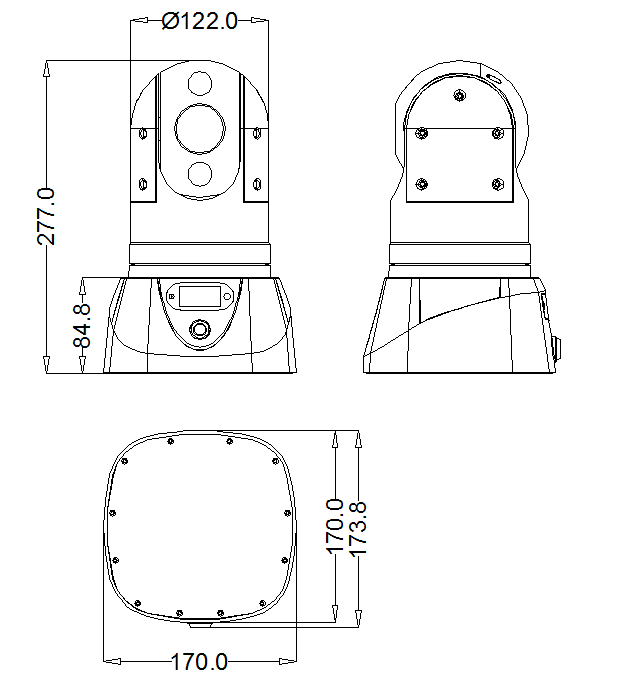

產品規格
布控球是什么?什么是布控球?
布控球是專為戶外無線網絡及無供電環境而又需要現場錄像取證和遠程實時視頻監控而打造的一款便攜式的智能裝備。布控球采用穩定的Linux嵌入式操作系統,運用先進的AI算法技術、5G無線通信技術、AGPS輔助定位技術及H.265視頻壓縮技術;布控球內部集成了高速圖形處理器、星光級高清攝像機、5G無線模組、北斗GPS定位模組、WiFi模組、藍牙模組、高容量電池組的多功能一體化智能云臺攝像機。布控球支持1路1080P高清視頻錄像和高清圖像上傳,當前可做到4K高清800萬像素的高清視頻5G無線上傳,后臺指揮中心可實現實時、高清、流暢、穩定的視頻監控、雙向語音對講、北斗GPS定位、360度旋轉云臺、控制鏡頭縮小放大變倍等遠程操作功能,極大的方便了指揮中心對前方現場情況進行視頻研判、應急處理。前端只需要部署一臺布控球就能替代人工達成現場執法取證錄像、應急布控、遠程管控、遠程實時監控等強大功能。AI智能識別布控球是在原功能基礎上進一步集成車牌識別、人臉識別、安全帽識別、工衣識別、區域入侵等的視頻圖像分析算法AI算法,通過計算機視覺技術對圖像、人臉、場景、行為等進行深度學習,識別并標示圖像、場景、視頻內容,并對自定義的行為、意圖進行識別并預警實現人工智能。布控球底部鑲嵌多顆強磁鐵便攜式三防手提箱式設計并配有三腳支架,執行任務時可快速將布控球磁吸方式安放在三腳架吸盤上,或直接吸附在需要監控的位置或吸附在車輛上,任務結束時可將布控球拆下收納到防護箱,布控球做到了可快速組裝及方便收納,攜帶靈活方便,可滿足應急布控和快速搭建的特殊要求。適用于施工風險管控、應急通信、動態勤務、外勤執法、偵查布控、安防安保、應急指揮、搶險指揮、搶險搶修、巡檢巡線管理等行業應用,助力“智慧工地”建設布控球在工地現場管理及突發緊急事件指揮提供較為完善的技術保障,是提升工程建設管理水平的新型高科技產品,對施工重點場所、施工進度、人員設備和文明施工等動態信息實時監控,打造360度全視角、智能化的施工管理模式。已廣泛使用在電力、鐵路、應急、邊防、武警、公安、交警、消防、路政、城管、交通、法院、監獄、林業、水利、環保等單位。
M91HV-EX防爆布控球適用于石化裝置、石油平臺、燃氣、化工、制藥、煤炭、冶煉、船舶制造、紡織等易燃易爆環境及危險場所而開發設計的防爆智能一體化電氣設備。
M91HV-EX 防爆布控布球詳細特點:
3.2.1 工業級設計:Linux系統性能穩定,快速開機;采用軍工級防水航空插頭,可靠性高,防水性強,保證產品在復雜環境下可靠穩定運行。
3.2.2 基本功能:設備具備視頻回傳、云臺控制、衛星定位、雙向對講、紅外星光夜視、可遠程控制等功能。
3.2.3 視頻編碼壓縮:H.264或H.265可切換,極大的節省了存儲空間與網絡帶寬資源,多碼流編碼,適合各種不同運用場景,支持1920×1080、1280×720、704×576,幀率可調:支持視頻幀率范圍為1~30fps,支持384Kbps~6Mbps的視頻碼率,支持雙碼流。
3.2.4 內存大小:支持本地錄像存儲,支持2張SD卡,每張最大支持256GB。
3.2.5 錄像格式:支持1路1080P高清視頻錄像,1路錄音功能,錄像OSD疊加功能可疊加設備名稱、時間、GPS等字符,專業穩定的錄像文件系統。

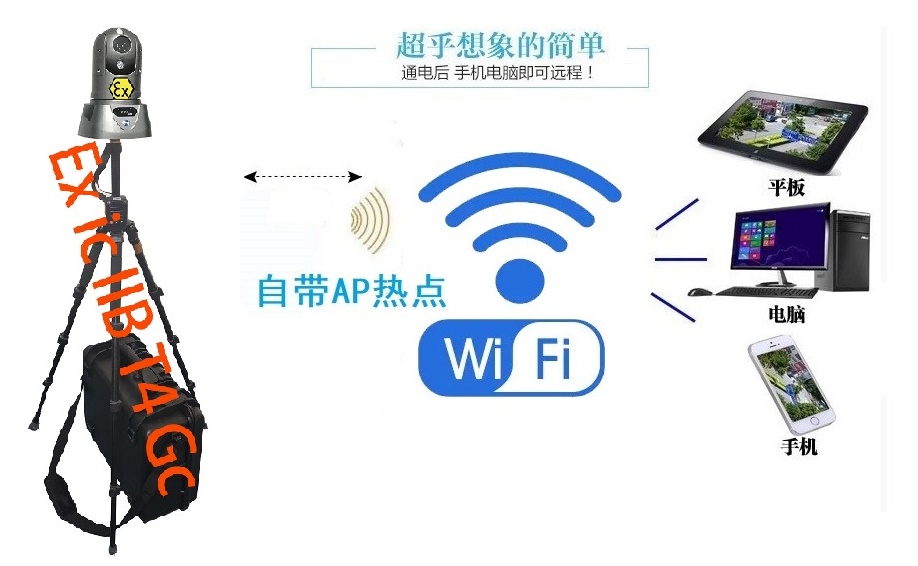

3.2.6 無線通訊:單5G/4G卡(加配可擴展雙4G卡),支持4G全網通可支持擴展WiFi、GPS、BD功能模塊,支持APN和VPDN專網;支持WiFi網絡接入,距離大于10米,具備AP熱點功能,4G天線WIFI天線GPS天線全內置。
3.2.7 藍牙功能:內置4.0藍牙,在藍牙距離10米范圍內可連接藍牙耳機或藍牙手柄(標配手柄),臨時布控更方便,不用繁瑣的有線連接,都可以實現高品質語音對講,也可以外接藍牙音響,實現廣播功能。
3.2.8 定位功能:定位模塊與天線內置,無需外接天線,有AGPS輔助定位,實現快速定位,可遠程獲得設備所在的地理位置信息。
3.2.9 顯示功能:內置OLED高亮度顯示屏,強光下可清晰的看清所顯示的內容,設備具有OLED屏,可顯示4G、WiFi、藍牙、GPS連接狀態、信號強度,顯示平臺的連接狀態,方便安裝調試。
3.2.10 對講功能:音頻協議支持G.711、G.726等音頻協議,并支持雙向語音對講,除了呼通中心或被中心呼通外,還有PTT集群對講功能,方便一個群組內的人員任意溝通。
3.2.11 攝像機參數:采用1/2.8" CMOS 1080P高清200W星光級傳感器高清一體化機芯,彩色:0.001Lux@(F1.5,AGC ON);黑白0.0005Lux@(F1.5,AGC ON)。光學變焦26倍,數字變焦16倍(400萬高清33倍可選擇),紅外夜視距離不小于100米,自帶光敏傳感器,夜視功能自動切,換保證在夜晚燈光不好的地方也能拍攝出真實彩色的畫面。
3.2.12 云臺控制:水平角度360°全方位連續旋轉,垂直角度-20~90°,支持本地和遠程云臺控制。支持本地遙控器PTZ功能,本地可以上、下、左、右旋轉云臺,可以ZOOM+、ZOOM-變倍。
3.2.13 電池容量:內置UPS電池,連續工作時間不小10小時,電壓14.8V電池容量12000mAh(185Wh),白天功耗:10.45Wh,夜晚功耗:17.1Wh,可擴展外掛電池組。

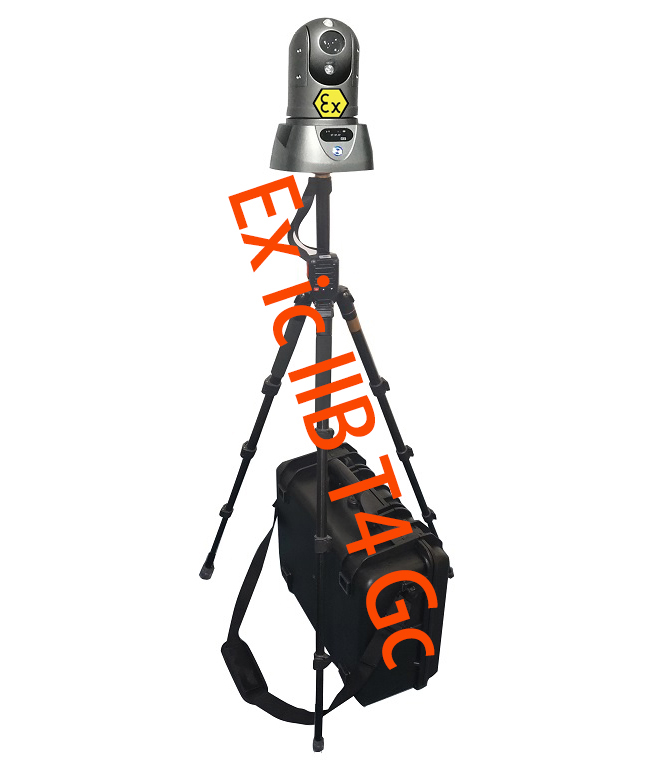

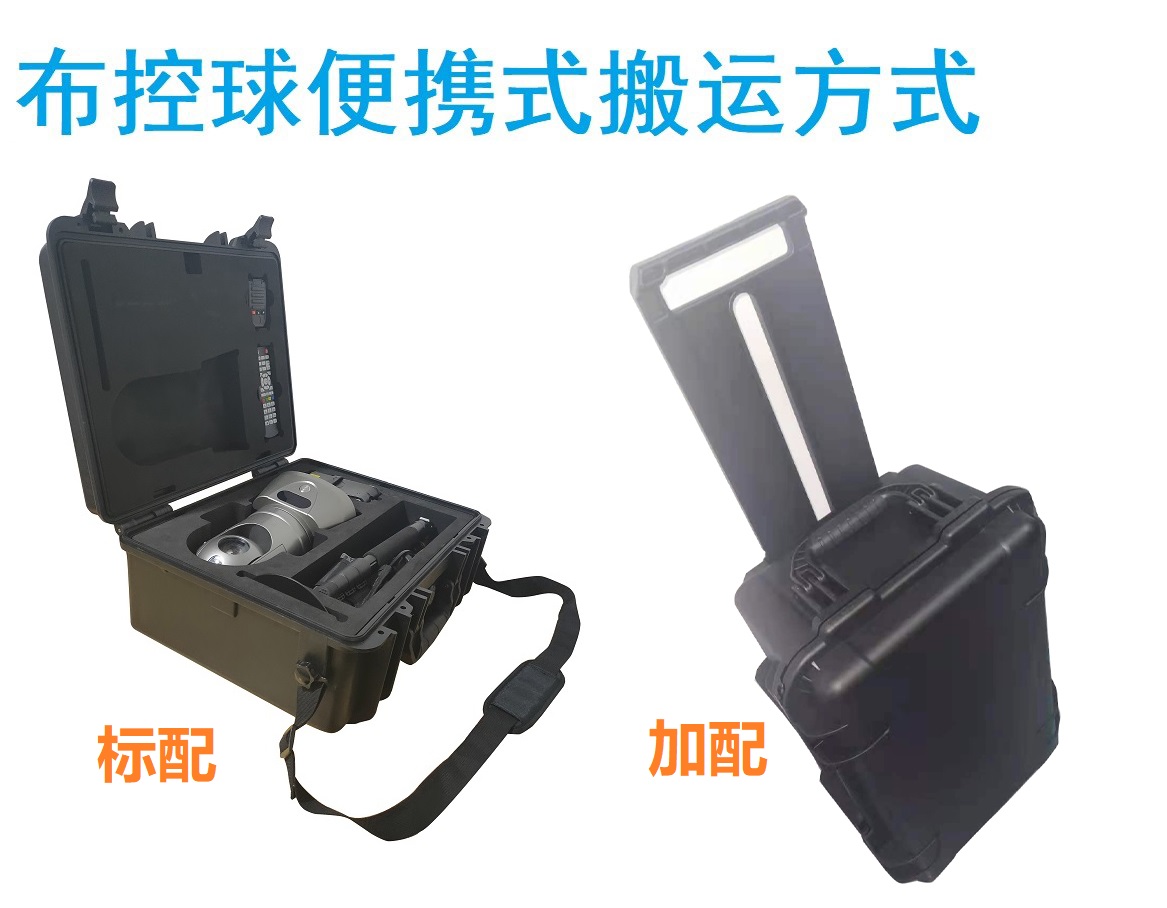

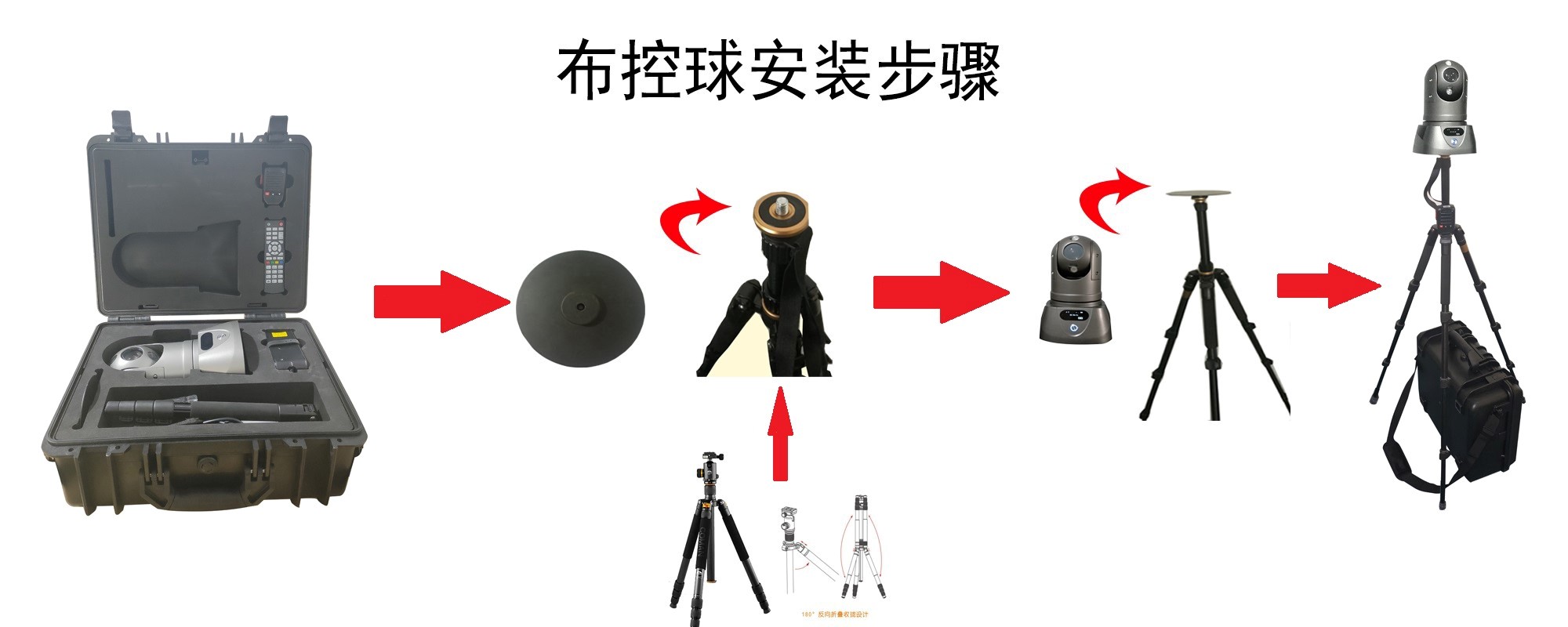

3.2.14 便攜式:設備磁力復合吸盤設計,專用防護箱裝備采用三腳支架的方式安裝,或用布控球自帶的磁鐵,可吸附式安裝,隨時搭建使用方便拆卸,臨時布控更方便,也可車頂和支架部署安裝。
3.2.15 結構設計:設備外觀專利設計,行業獨創的全內置天線(4G、藍牙、GPS/BD)高集成度一體化設計,省去外置天線的繁瑣,可滿足無線視頻應急指揮快速搭建布控的需求。
3.2.16 軟件功能:PC端軟件有C/S結構的客戶端,也有B/S的WEB網頁客戶端,支持蘋果、安卓等移動終端監控軟件。
3.2.17 兼容性:可無縫接入GB28181國標視頻管理平臺,指揮中心通過指揮視頻終端可調度設備圖像、雙向對講、視頻參數設置、操作云臺等操作。
3.2.18 網絡適應性:支持互聯網、局域網、專網、衛星、4G/4G多種網絡模式編碼傳輸,設備應支持智能的動態碼率調整,能夠在帶寬不好的情況下自動調整圖像幀率和碼率,保證圖像的流暢度,網絡傳輸在1.5M帶寬下實現1080P 30fps圖像穩定傳輸,語音對講延時小于1.5秒。
3.2.19 工作環境:防護等級IP67;工作溫度-30~60°;工作濕度0~90%,無凝結。(參考檢測報告)

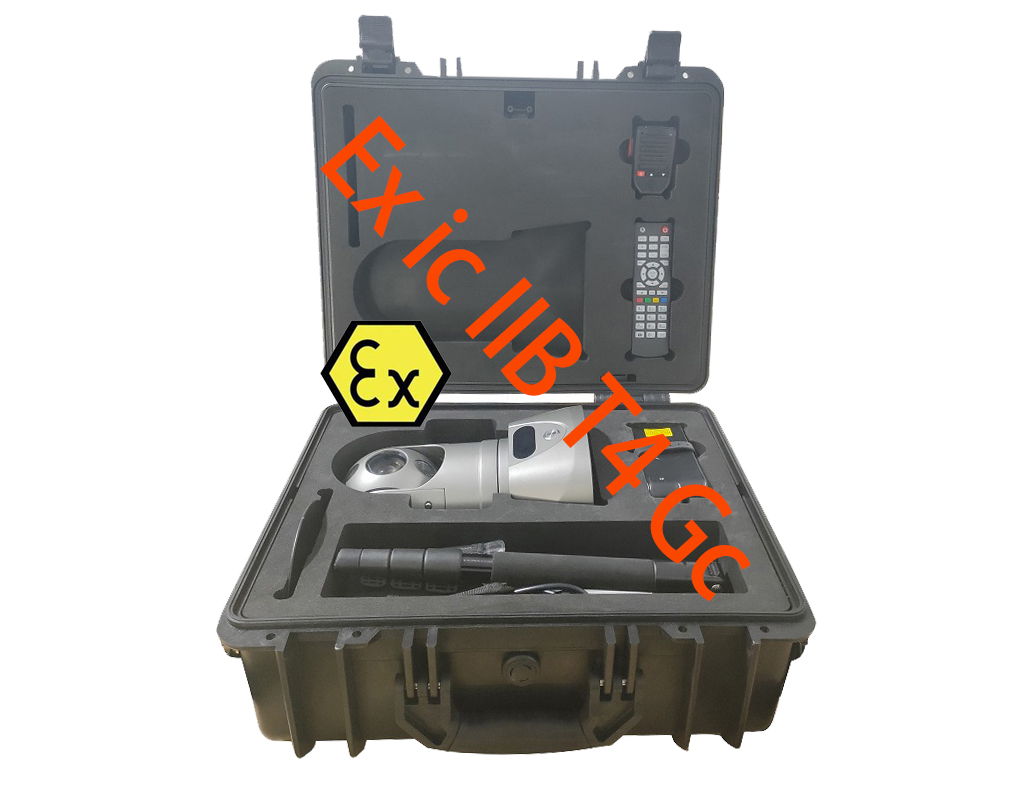

3.2.20 標配配件:安全防護箱1PCS;航空頭復合接口線1PCS;三腳架1PCS;攝像機磁吸固定圓盤1PCS;藍牙手柄1PCS;可選配:車載充電器、藍牙耳機、有線手柄。
M91HV-EX布控球怎么使用?

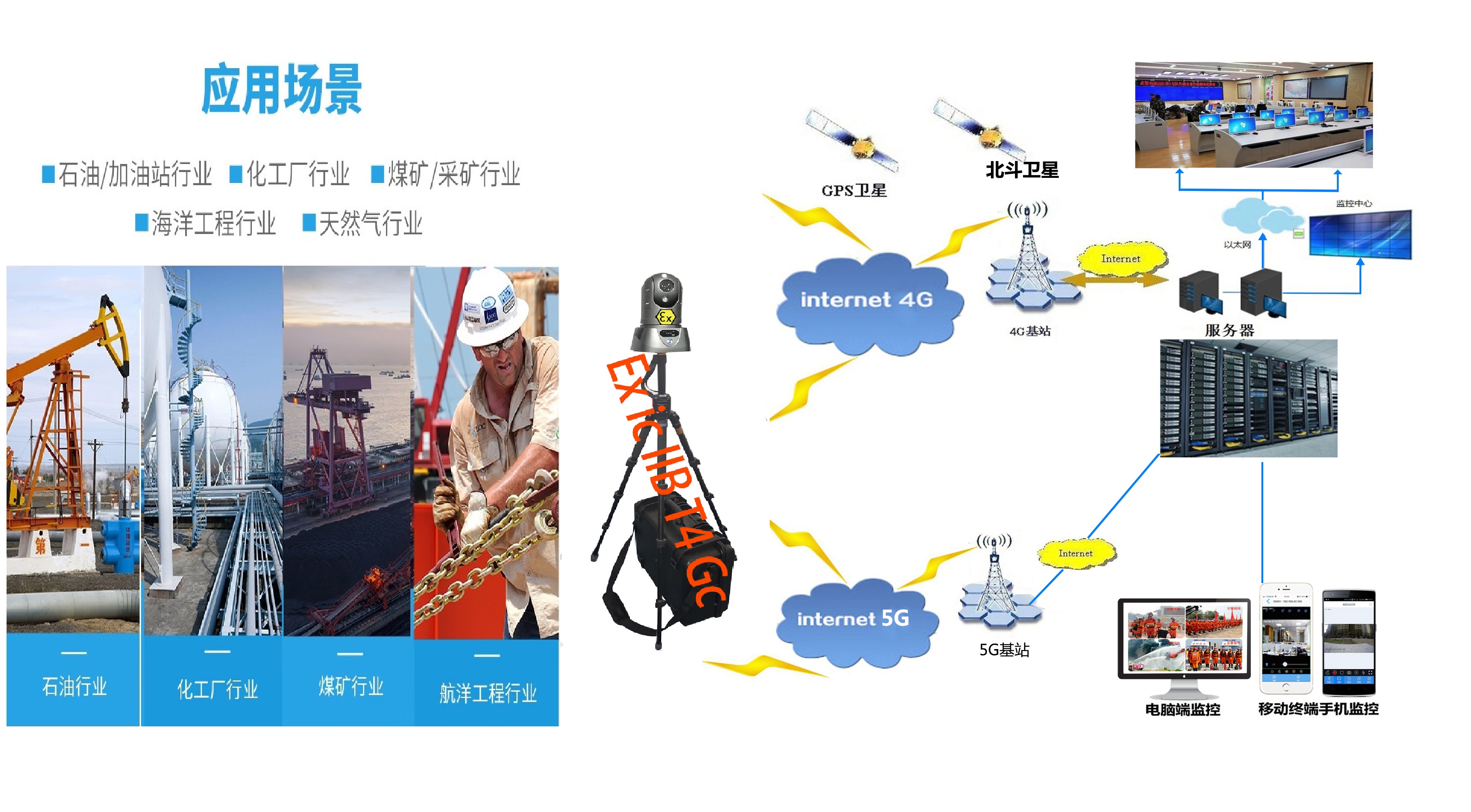

4G防爆布控球組網結構圖:


l 設備通過4G上線上報中心平臺;

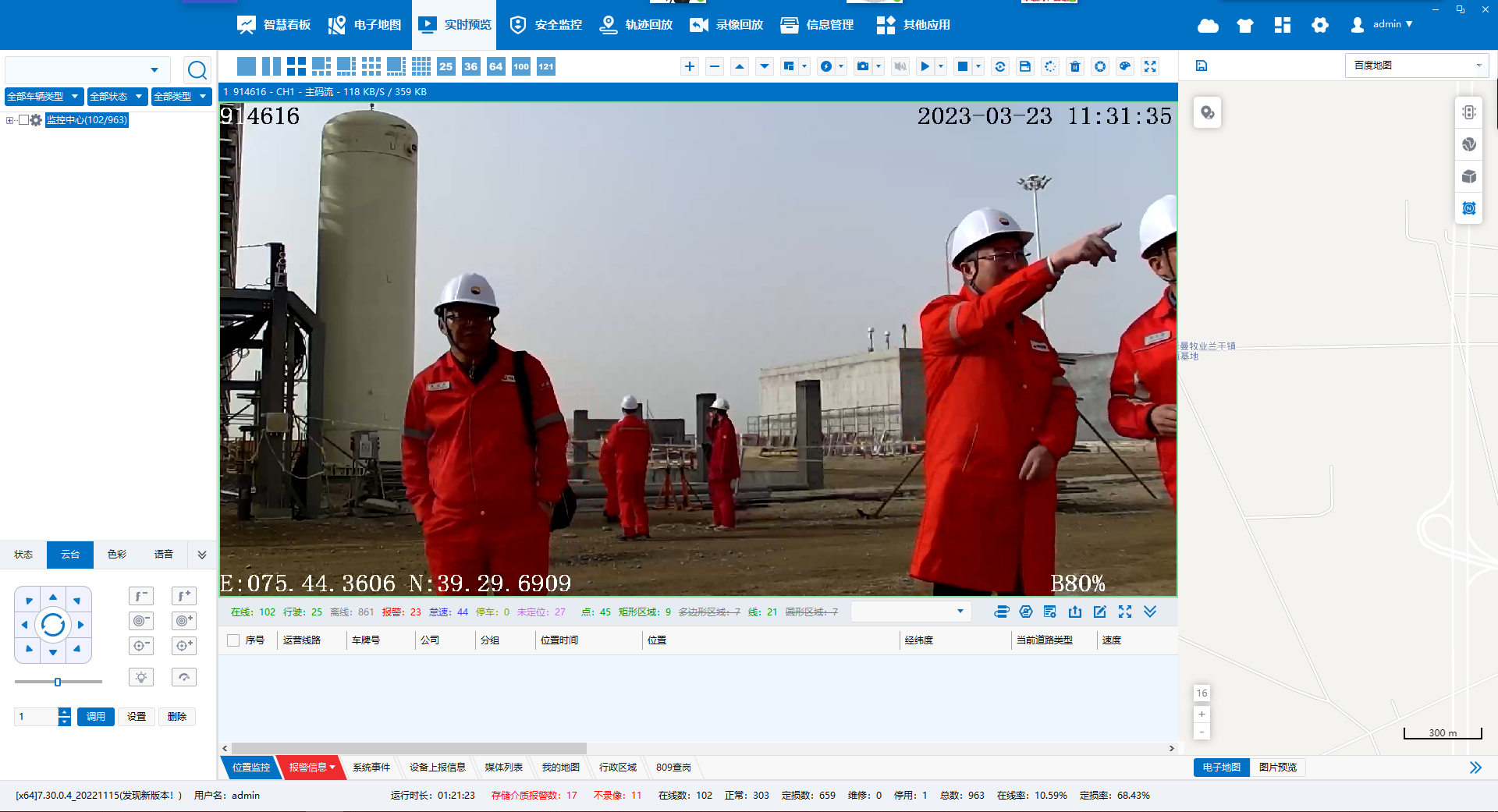

l 設備通過4G網絡將現場實時畫面回傳指揮中心,指揮中心通過對現場視頻監控進行遠程指揮;
l 同時設備將現場情況錄制在設備SD卡內,以備后續倒查取證;

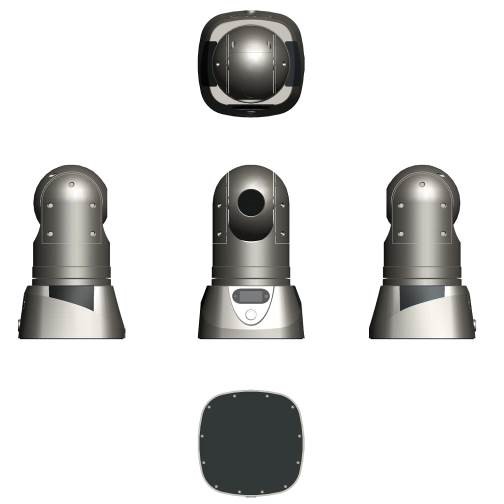

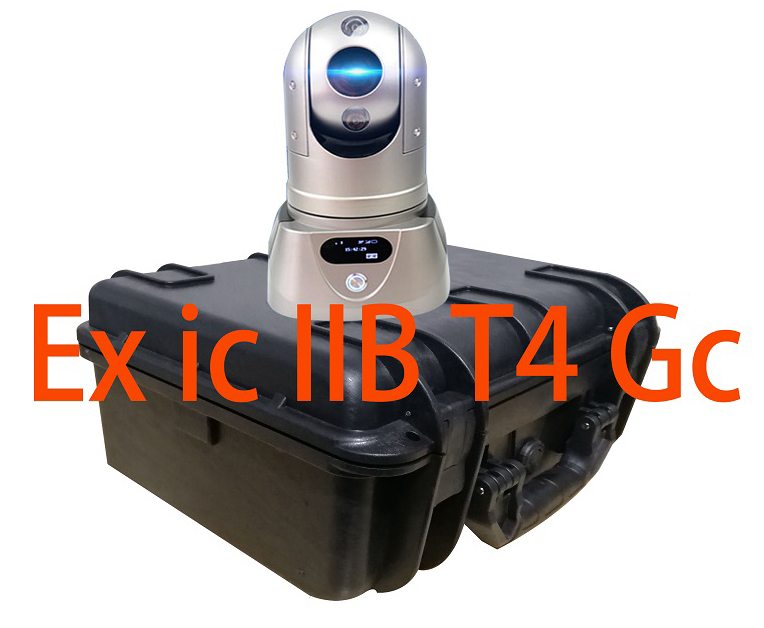

整機圖片




布控球用在什么地方?
應用場景


防爆布控球用在什么地方?
M91HV-EX本安防爆布控球使用在可能發生爆炸的環境如:可燃性氣體,粉塵環境,煉油、石化廠,加油站、加氣站等場所,防爆布控球、石化裝置布控球、石油平臺布控球、燃氣布控球、化工布控球、制藥布控球、煤炭布控球、冶煉布控球、船舶制造布控球、紡織等易燃易爆環境及危險場所。
