經濟型布控球M91E是專為應急布控,室外無線布控的一體化布控球設備。它采用高速處理器和嵌入式操作系統,結合IT領域中先進的H.265視頻壓縮/解壓縮技術。M91E支持1路1080P高清錄像和無線數據上傳,配合中心軟件可實現中央監控、遠程管理及基于中心數據庫的回放分析。產品外觀簡潔大方,安裝挪動靈活方便,功能強大,可靠性高等特點。
詳細特點如下:
工業級設計,IP66防護,保證產品在復雜環境下可靠穩定運行;
H.265/H.264視頻編碼壓縮技術;
支持高清音視頻存儲;
內置MIC,支持遠程監聽,預留模擬音頻輸入輸出接口,便于擴展;
專業穩定的特殊文件系統;
支持4G、WIFI、GPS/BD功能無線模塊,全內置天線,保證產品的整潔美觀;
支持兩張大容量SD卡,單張最大256G;
內置UPS電池,電壓14.8V電池容量6400mAh
白天功耗:8.5Wh
夜晚功耗:13.53Wh
內置OLED高亮度顯示屏,強光下可清晰的看清所顯示的內容;
采用高變倍低照網絡機芯,保證遠距離,低照下也能拍攝出真實高質的畫面;
支持本地和遠程的參數配置、云臺控制;
支持國標GB28181、部標1078、自研等多種平臺互通,B/S、C/S、蘋果、安卓等終端監控軟件;
M91E布控球適合現場執法錄像監控和遠程監控。布控球通過自身底座帶有的磁鐵吸附安裝在移動執法車頂或者使用三腳架固定在執法取證現場:
布控球通過4G上線上報中心平臺;
布控球通過4G網絡將現場實時畫面回傳指揮中心,指揮中心通過對現場視頻監控進行遠程指揮;
同時布控球將現場情況錄制在設備SD卡內,以備后續調閱取證;

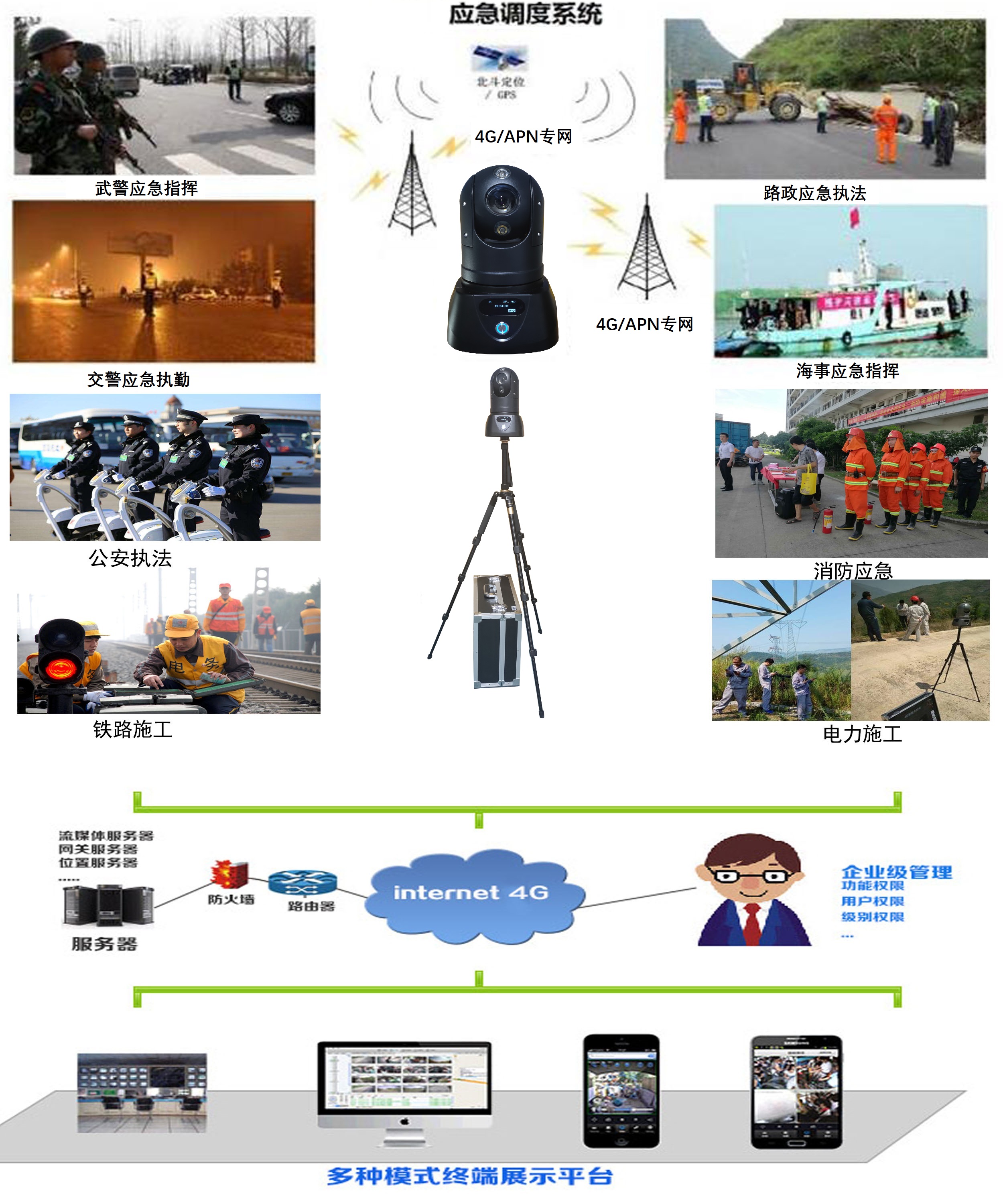

M91E布控球應用場景流程圖如下:

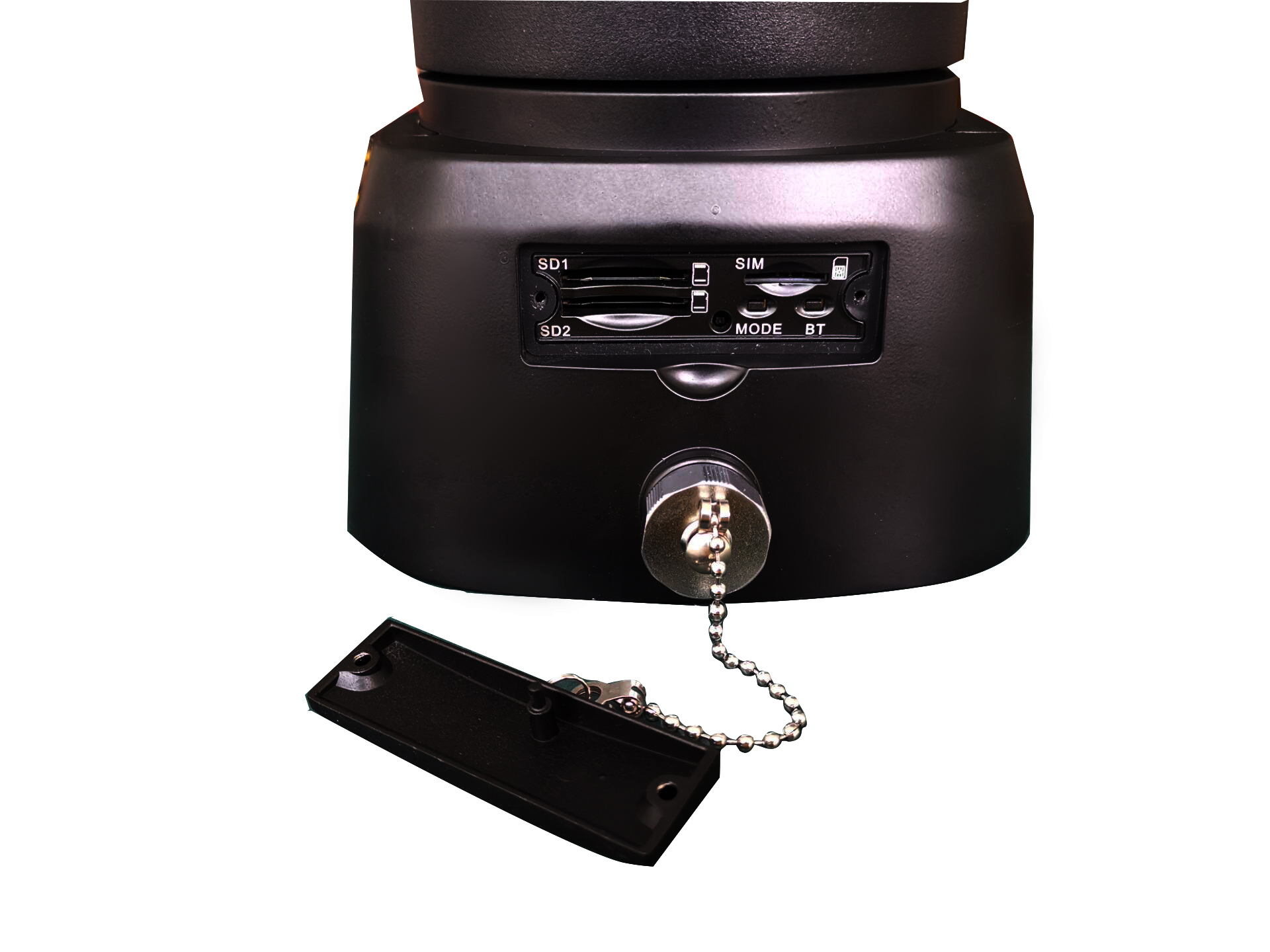

M91E布控球后面板定義:
1:SD1 2卡槽,缺口向右方向插入SD卡。
2:SIM卡槽,缺口向右方向插入SIM大卡
3:MODE鍵,可用遙控器的“F2鍵”替換,短按1秒切換網模式,即:4G模式--->WIFI模式--->WIFI+4G模式--->WIFI AP模式+4G
4:當取出卡蓋時,行程開關會自動彈出,此時會自動卸載SD卡。

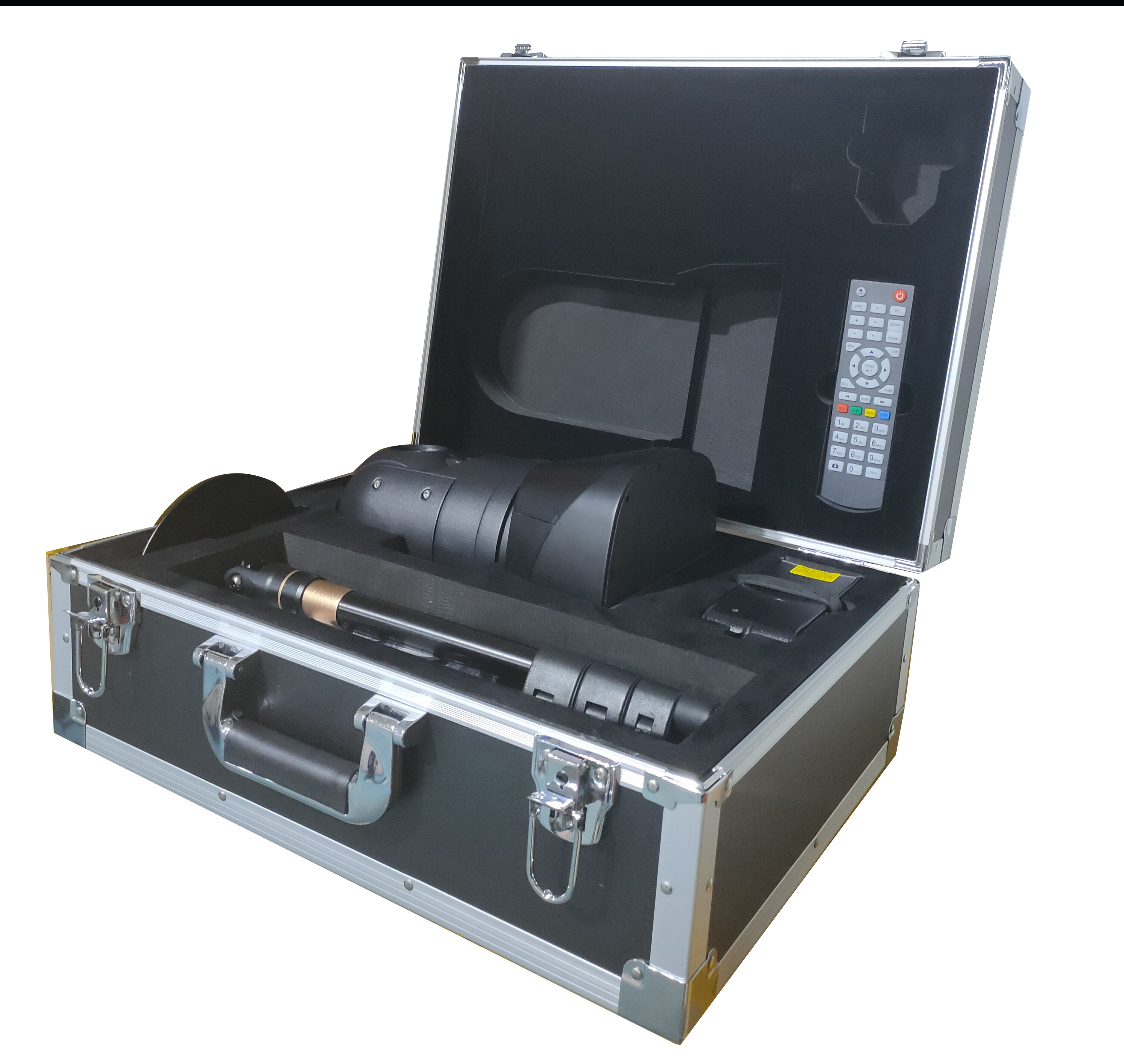

標配圖中的鋁制箱,可以加配換成高強度的PVC防護箱。
M91E功能參數規格如表所示。
| 項目 | 描述 | |
| 操作系統 | Linux | |
| 工業設計 | 安全可靠、軍工級防水接口設計 | |
| 支持語言 | 中文、英文、繁體(可選)、其他可定制(可選) | |
| 視頻及預覽 | 視頻輸入 | 1路網絡機芯視頻輸入 |
| OSD | 字符疊加功能,時間日期、車輛ID、GPS、電量等信息疊加 | |
| 視頻壓縮格式 | H.264/ H.265壓縮編碼 | |
| 雙碼流 | 支持 | |
| 預覽功能 | 支持平臺、APP客戶端實時預覽 | |
| 幀率 | 1080P:PAL:25幀/秒;NTSC:30幀/秒 | |
| 分辨率 | 1080P?P | |
| 質量 | 默認畫質2M bps | |
| 碼率 |
720P: 1024kbps,2048kbps,3072kbps,4096kbps,6144kbps,8192kbpsd等碼率可選 1080P: 1024kbps,2048kbps,3072kbps,4096kbps,6144kbps,8192kbpsd等碼率可選 D1: 512kbps,768kbps,1024kbps,1536kbps,2048kbps等碼率可選 | |
| 音頻 | 設備內置MIC,默認G.726編碼 | |
| 錄像 | 存儲介質 | 支持2個可插拔SD卡,每張最大支持256GB;支持SD卡循環錄制,錄滿進行循環刪除(刪除的是時間最早的錄像) |
| 錄像策略 | 默認開機錄像,支持定時錄像等 | |
| 錄像檢索 | 可根據錄像時間條件搜索 | |
| 錄像回放 |
1:專用軟件,可在同一局域網內的電腦上實時預覽視頻 2:專用軟件,可在同一局域網內的電腦上快速下載錄像視頻 | |
| 客戶端支持快進、快退、播放、暫停控制,支持2, 4, 8, 16倍速度快進或快退,支持選時回放控制 | ||
| 功能報警 | 視頻丟失報警 | |
| GPS | GPS信號丟失報警 | |
| 定位 | 內置GPS,BD | |
| G-Sensor | 內置G-Senor | |
| 移動網絡(可選) | 可支持4G、WIFI | |
| 系統升級 | SD卡升級,遠程升級 | |
| 電源及功耗 | 電源管理 |
1、按鈕開關機 具備過載保護,欠壓保護、短路保護、反接保護等 |
| 輸入電壓 | DC:+19.5V? | |
| 功耗 | 白天工作狀態< 8.5W;晚上工作狀態< 13.53W | |
| 工作環境 | 溫度 | 常規:-20℃ ~ +55℃ |
| 濕度 | 10% to 95% | |
| 尺寸 | 170(W) x 277 (H) x 170(D) mm(裸機) | |
| 重量 | 10.8kg(帶箱子一起) | |
