什么是超聲波油量感器呢?
超聲波油量傳感器是什么呢?
超聲波油量傳感器是采用超聲波檢測技術對油料、液態物質進行非接觸液面高度測量的傳感裝置。傳感器內置強力磁鐵、內置抗干擾數據處理模型智能過濾和補償環境干擾;高精計算模型,測量分辨率毫米級,金屬外殼保護,適用金屬、塑料等各種材質的容器,是油耗傳感器中的性價比之王。
超聲波油量傳感器與傳統檢測設備相比,測量精度高、使用簡便,可外置安裝(不破壞容器結構)、可接駁聯網設備實現網絡監控、管理。
超聲波油量傳感器怎么使用呢?
《超聲波油量傳感器安裝調試手冊》超聲波油量傳感器的探測原理:

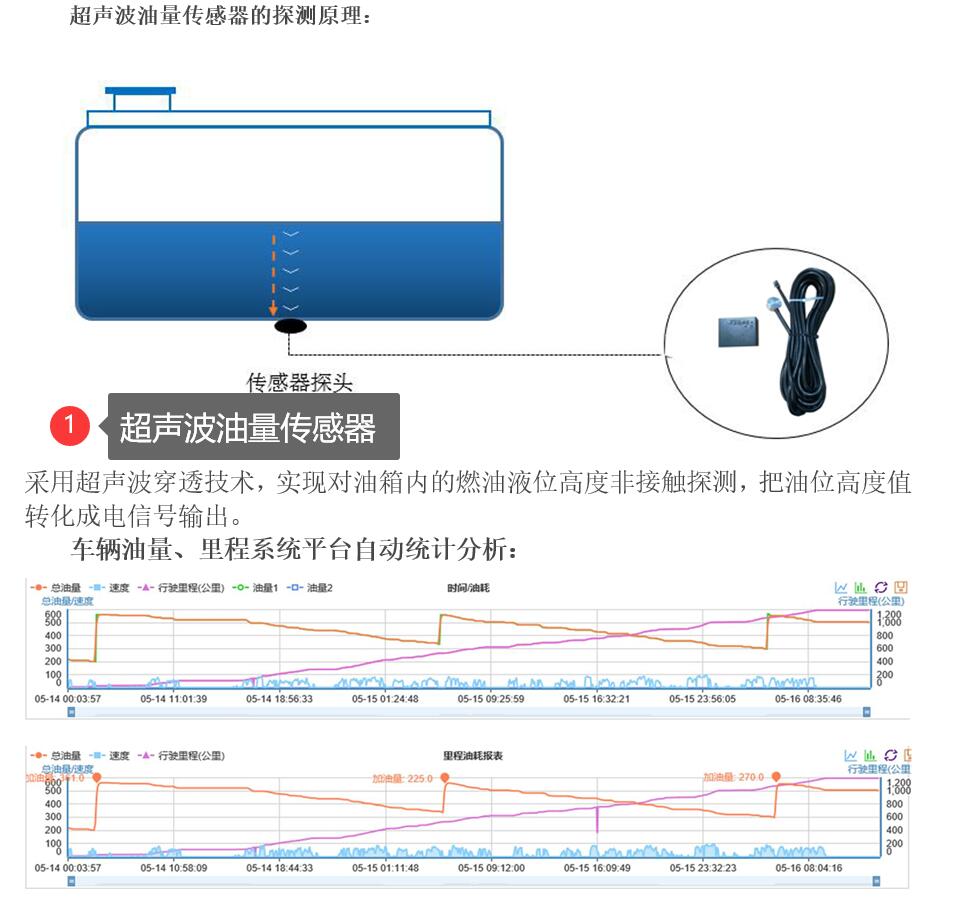

采用超聲波穿透技術,實現對油箱內的燃油液位高度非接觸探測,把油位高度值轉化成電信號輸出。
為什么車輛要安裝超聲波油量傳感器呢?
安裝步驟指導:
安裝指導視頻:https://share.weiyun.com/RCq6gu5z
一、 安裝準備
1. 標配: 傳感器主機(1個)、探頭(1個)、延長線(1條)、用戶接口線(1條)耦合劑(1盒)、2.8米喉箍(1條)、砂紙(1張);
2. 膠水;
3. 客戶需自備: 12V移動電源、絕緣膠布、抹布、毛巾及紙巾(用于擦去油污)。
注: 裝車前,請給車輛加滿油,或至少半箱油以上。(此狀態下安裝最佳)
二、 實際油量及安裝環境確認
1、油位預測: 通過查看汽車油表、敲彈油箱、或者打開油箱蓋借助長細鐵絲判斷油箱大概油位高度,并記錄(例如預測為300mm左右);
2、裝車前,請確定車輛停放在水平地面、油箱水平放置在車架上(可借助水平儀)。
三、 尋找安裝區域
1. 探頭的安裝區域應避開加油口、出油口、回油管道、油浮子、擋板等,盡量選擇油箱底部相對平整且盡量靠近中心區域的位置;(油箱內部構造請見下圖)
2. 圓型油箱除避開障礙物之外,還應選擇離地面最近的切面。
四、 耦合劑確認裝位置

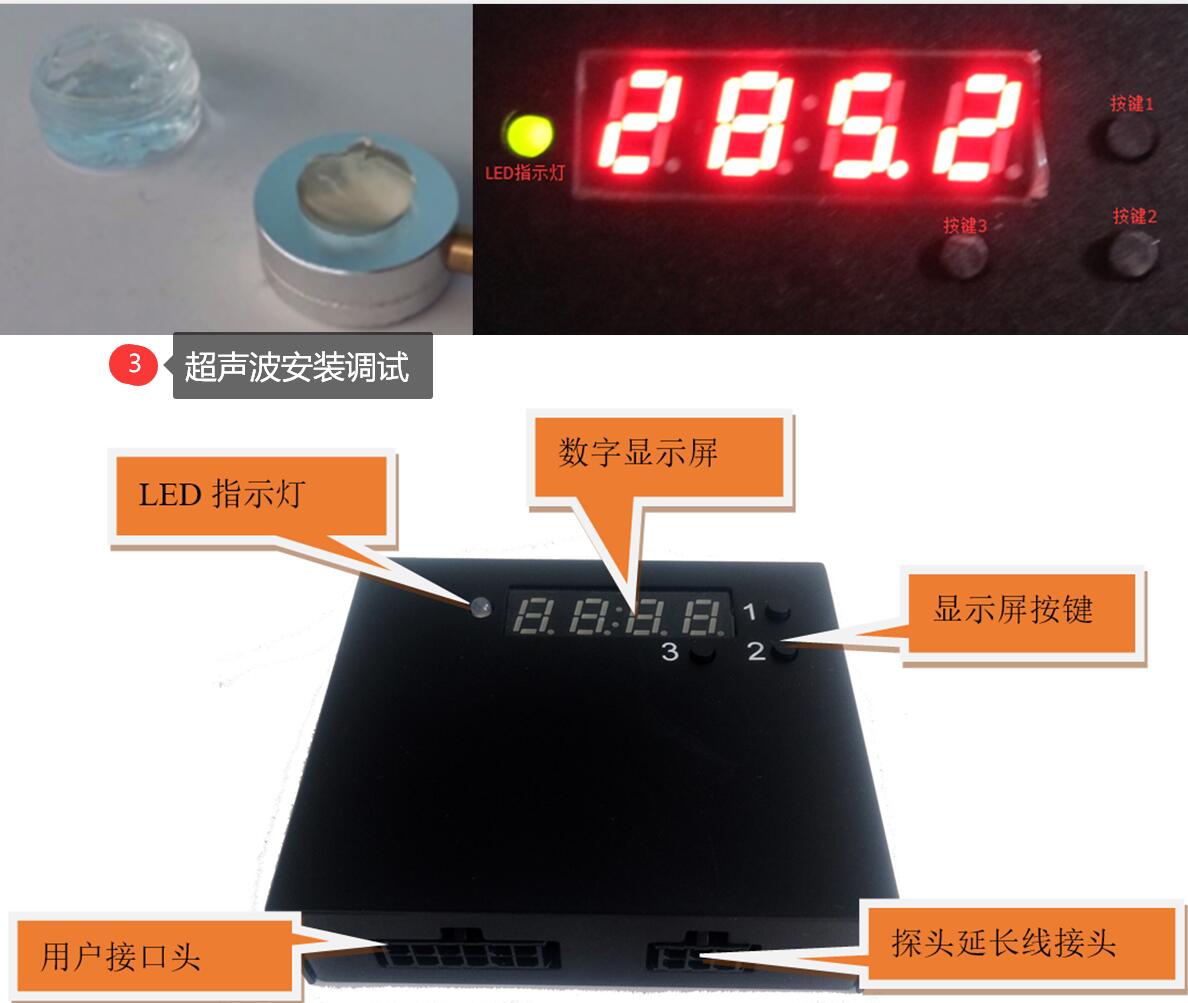

1. 將傳感器主機與用戶接口線、延長線、探頭連接好,并供電,此時顯示液位000.0;
2. 將油箱選定的安裝區域清理干凈;
3. 在探頭表面上涂上耦合劑,把探頭壓到選好的安裝位置;可看主機顯示屏顯示當前測量到的液位高度(如下圖)

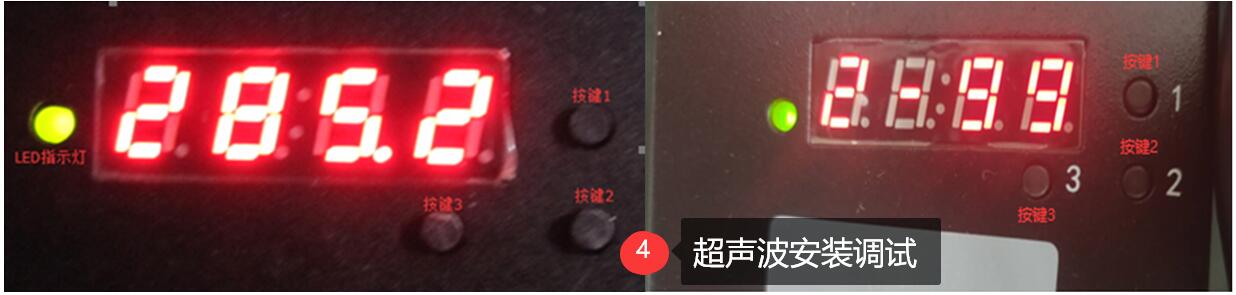

4.長按下圖中按"按鍵1" 5秒左右,前部數字,傾斜角;后部數字,信號值,傾斜角最好小于4(7以下允許),信號值大于70較好(40以上允許),傾斜角越小、信號值越大越精確
五、 固定探頭
1. 如果油箱底部粘貼探頭的部位還有油漆,需用砂紙將粘貼部位的油漆打磨干凈,并擦去油污與水份,保持表面干燥、干凈;
2. 使用膠水粘貼: 用螺絲刀分別擠出A組份和B組份膠水各一格,并滴到探頭的中心,快速攪拌均勻,氣溫越高固化的速度越快,如果氣溫低于8度,需先預熱探頭表面再滴入膠水。把探頭線沿朝車車架方向,將探頭貼在安裝位置,確認顯示的高度與實際液位高度正確且穩定后(如果不正確,立即取下探頭,擦干油箱底部與探頭上的膠水,重新選擇旁邊的另一個位置粘貼,直到找到高度正確且穩定的粘貼位置),持續壓緊探頭5分鐘以上,使膠水初步固化;用長扎帶將探頭捆綁固定好,松緊度適中。

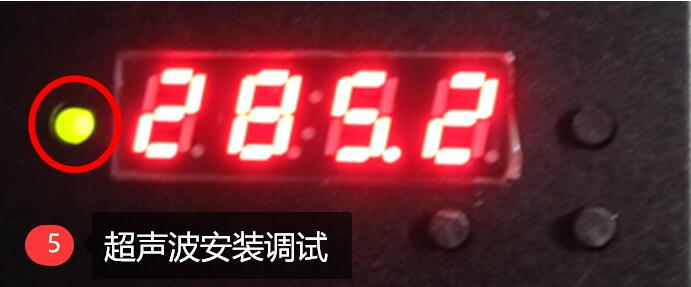

以上屬于標準模式,也是建議采用模式。如安裝人員覺得麻煩,可采用直接看顯示屏指示燈確認安裝位置,如顯示屏顯示的液位高度與實際的油位高度是一致,此時顯示屏指示燈亮綠色(如下圖),說明安裝位置基本可以安裝,可直接固定探頭。此方法較為簡便,但如果環境較差可能會影響數據穩定,一般不建議采用。
六、 布線
1. 將延長線布置到駕駛室內,布線時應沿著車輛大梁走線;且不影響原有車輛自卸斗、車頭檢修等的原有功能;
2. 延長線需要遠離車輛的電機,避免電機產生的電磁干擾;
3. 探頭線與延長線接線端用絕緣膠帶相互繞好,防止脫落;
4. 延長線與車輛發熱的部位應至少有20厘米距離。延長線每隔50cm用扎帶固
定下。將線合理布置到車機安裝位置;
七、 超波波跟車載主機連接
1. 斷電、將主機固定在與GPS比較近的位置(不會漏水的地方),并固定好;
2. 用戶接口線的紅黑線接到車機的公共電源上,紅接正,黑接負;
根據GPS的采集油耗接口而選擇接口方式:

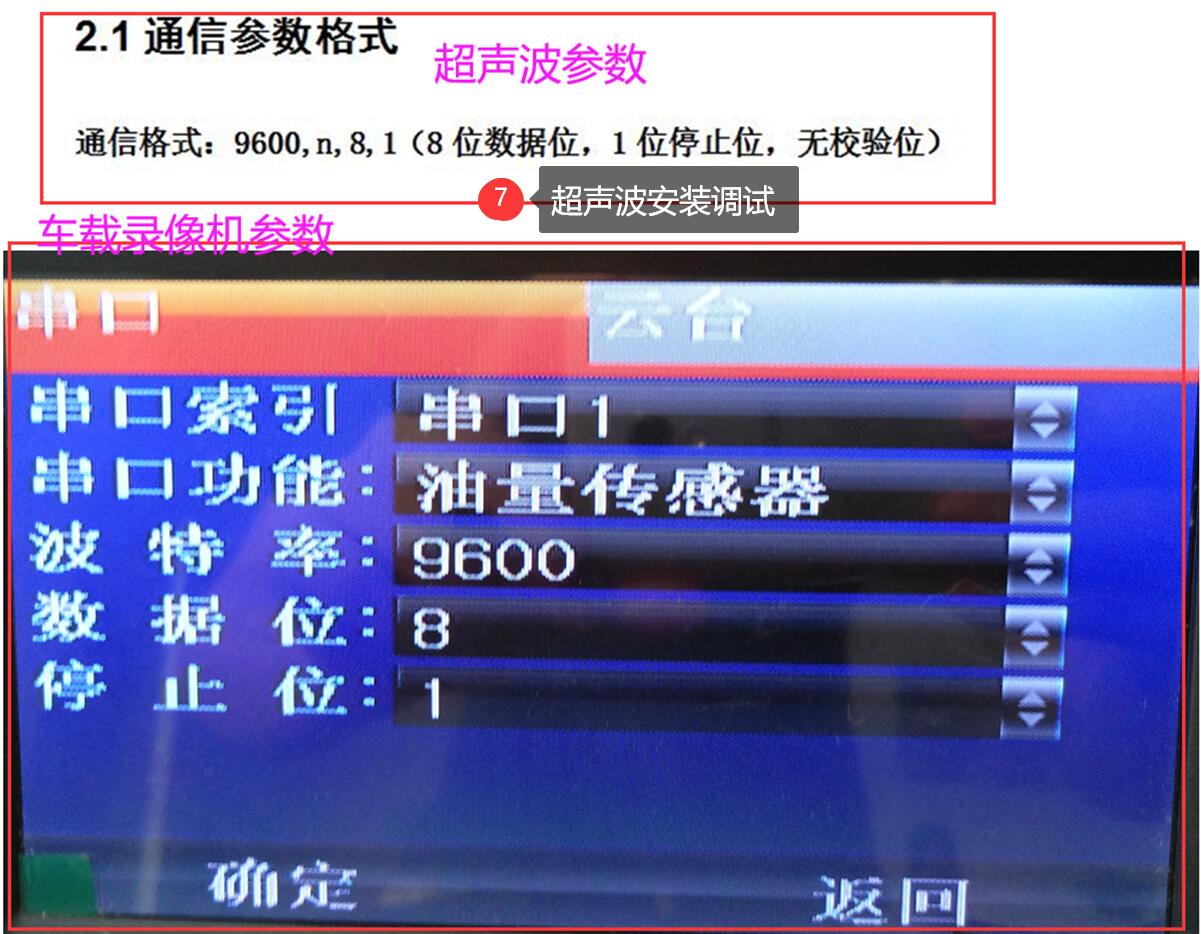

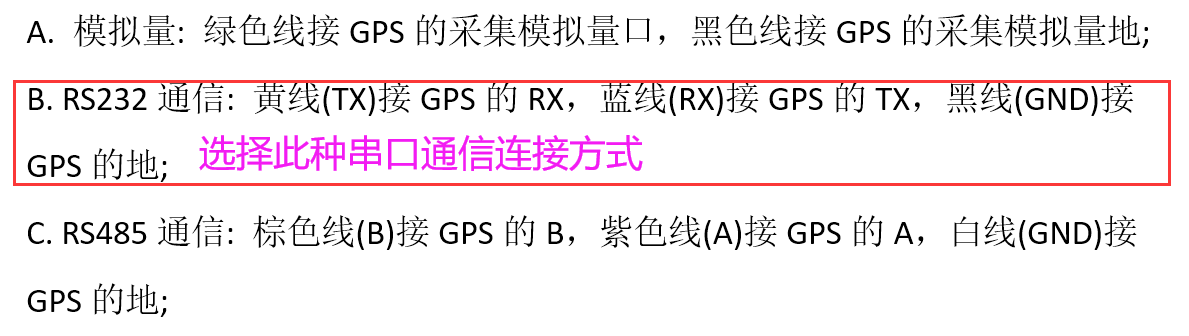

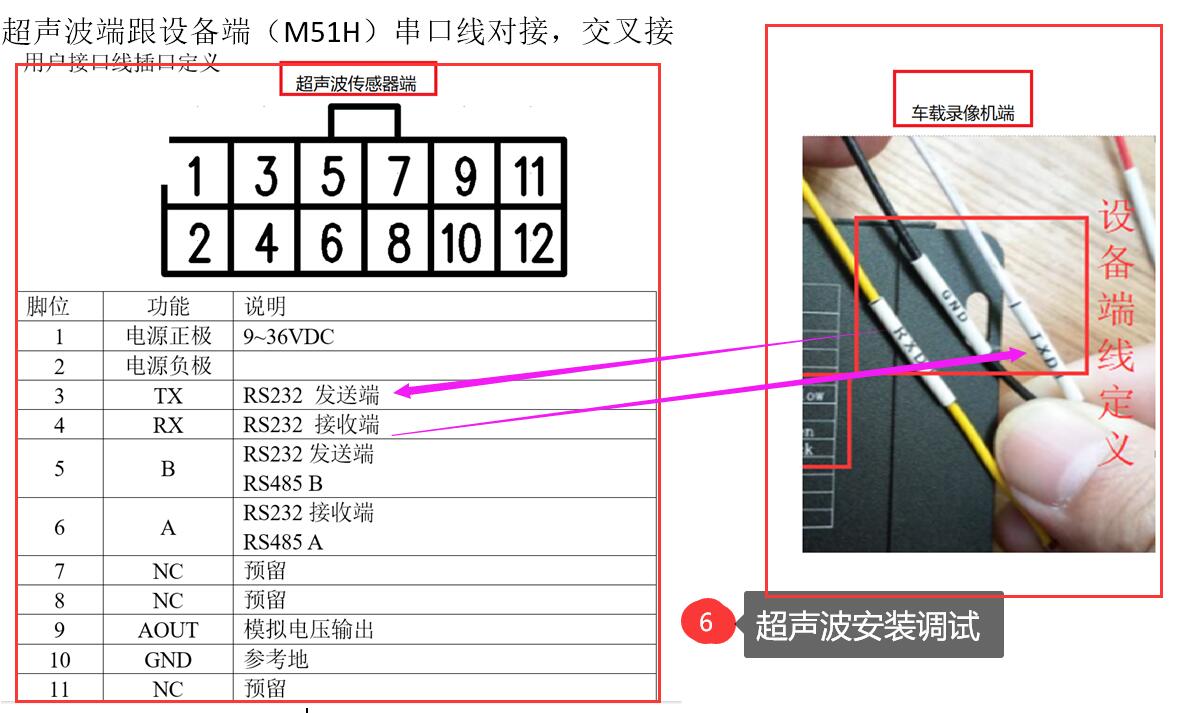

超聲波端跟設備端(M51H)串口線對接,交叉對接

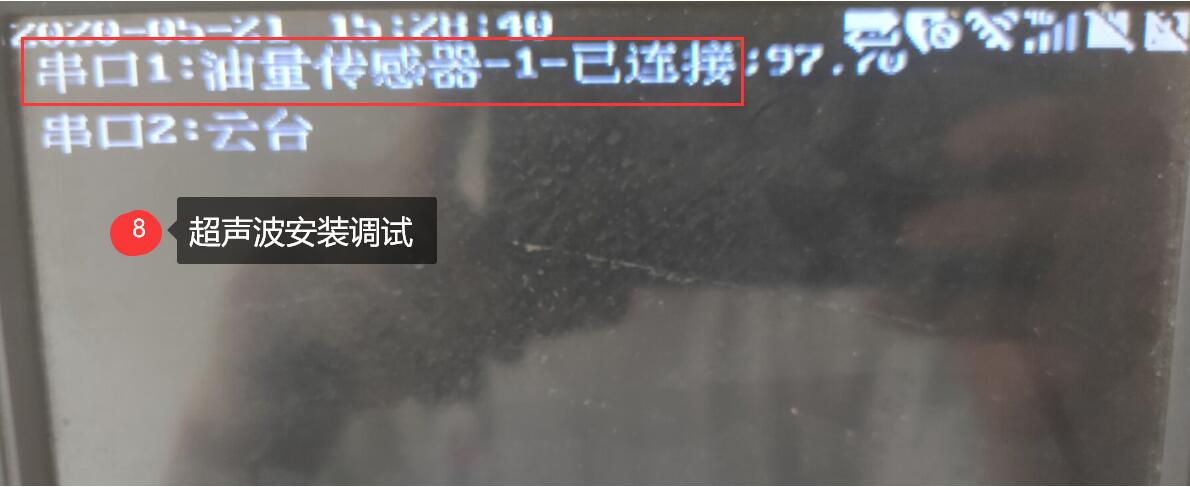

1. 機器里面設置
2. 硬件接通后,進一步檢測
八、 平臺做標定及平臺上確認數據

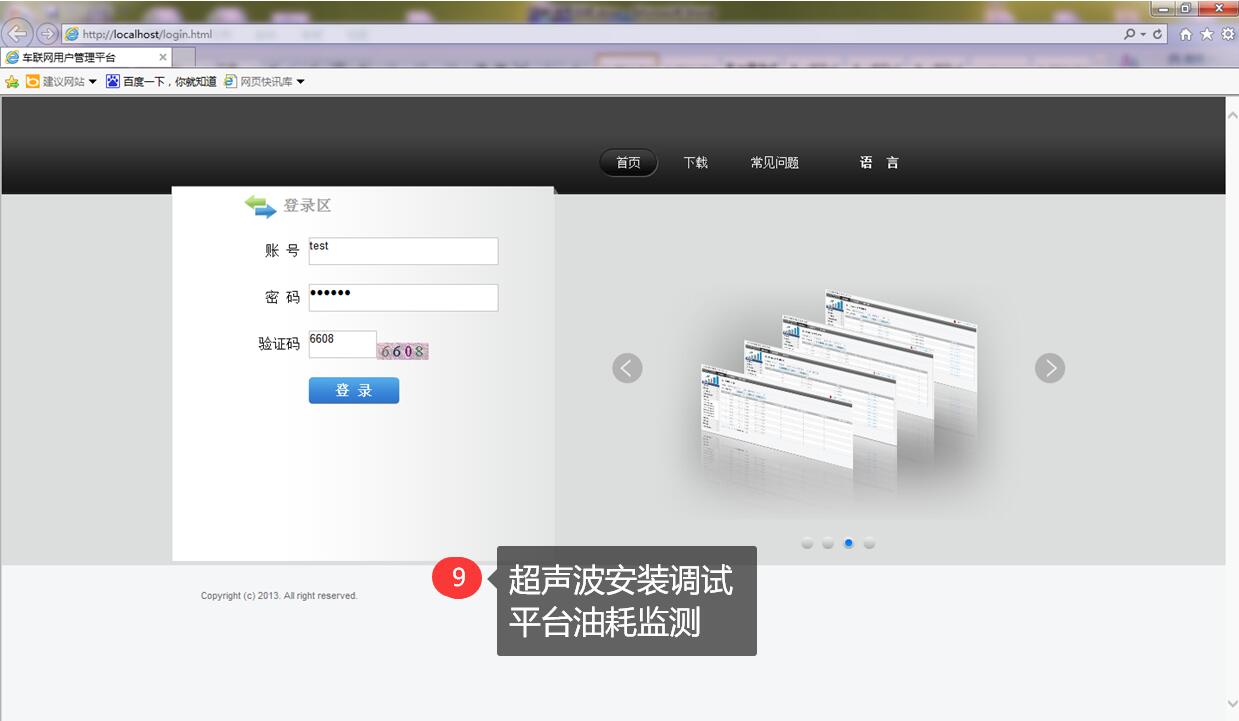

1. 進入登陸界面

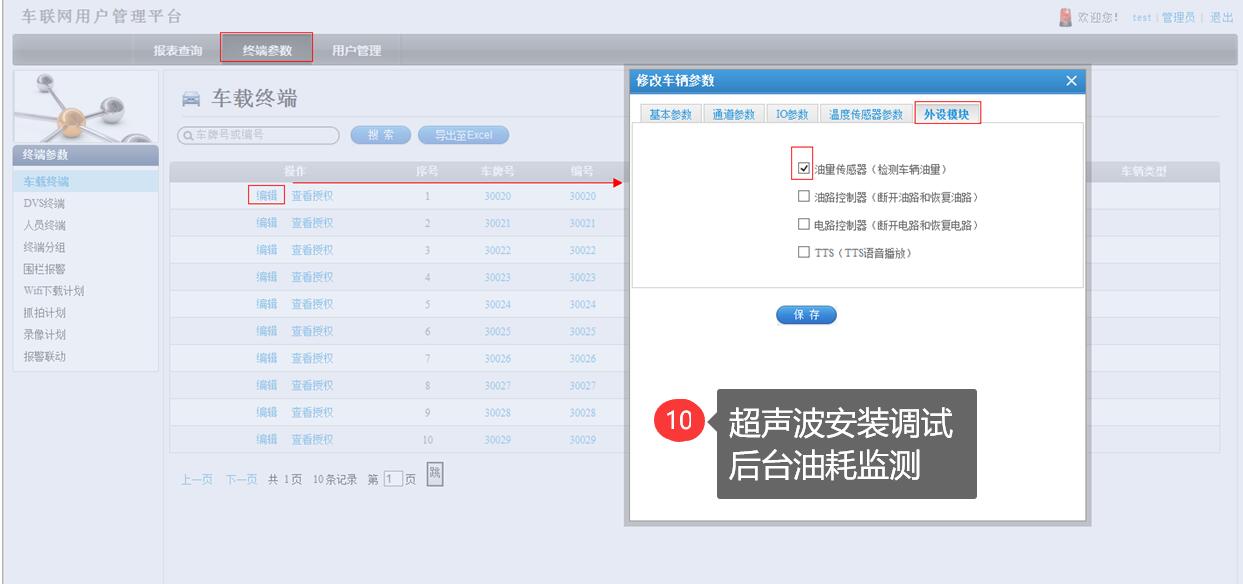

2. 點擊“終端參數”-> 點擊“編輯”-> “外設模塊”,將“油量傳感器”勾選上
3. 登陸客戶端

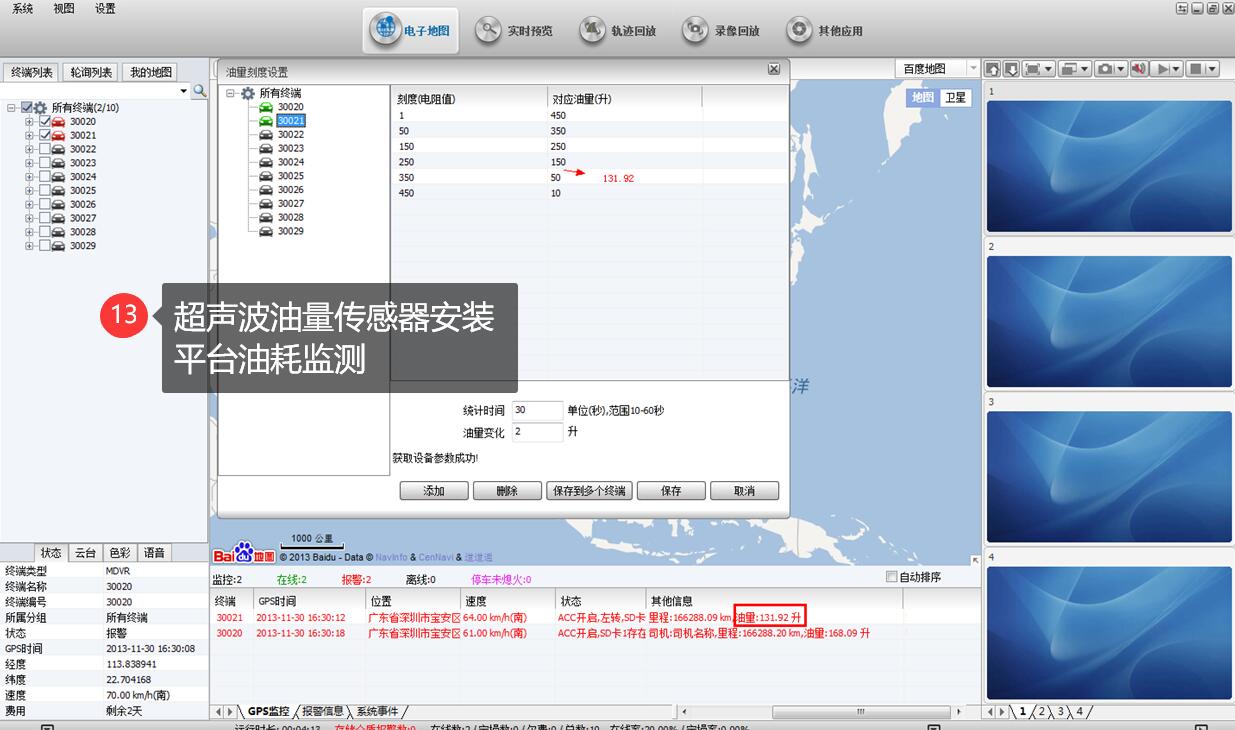

4. 點擊“設置” –> “油量刻度設置”

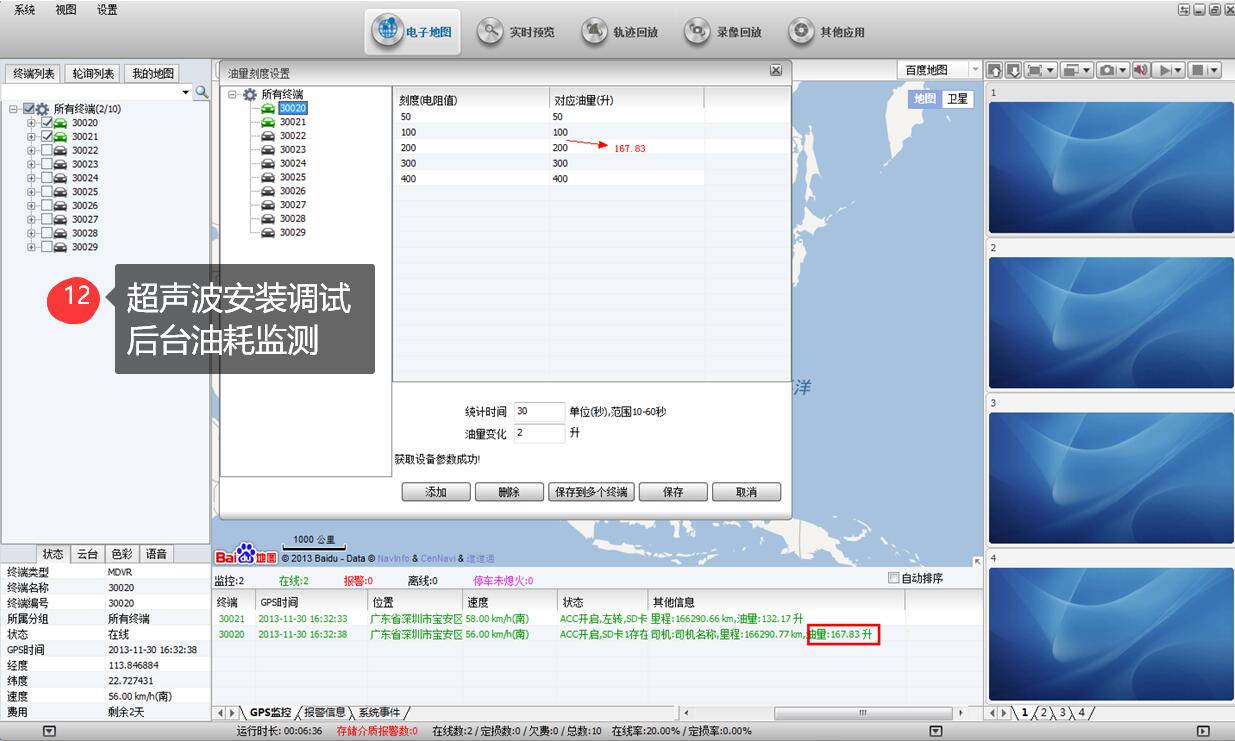

配置的規則是取決于添加的前兩組值,前兩組值是遞增,接下來添加的都要按照遞增形式來添加,添加完成后,一定要點擊“保存”。(標定完成最好重啟一下服務器程序)
添加共分兩種情況:
A. 電阻越大,油量值越大
B. 電阻越大,油量值
5. 加油或者油量減少報警會在“報警信息”欄顯示
3. 通電,查看本地顯示屏及平臺是否有油耗數據

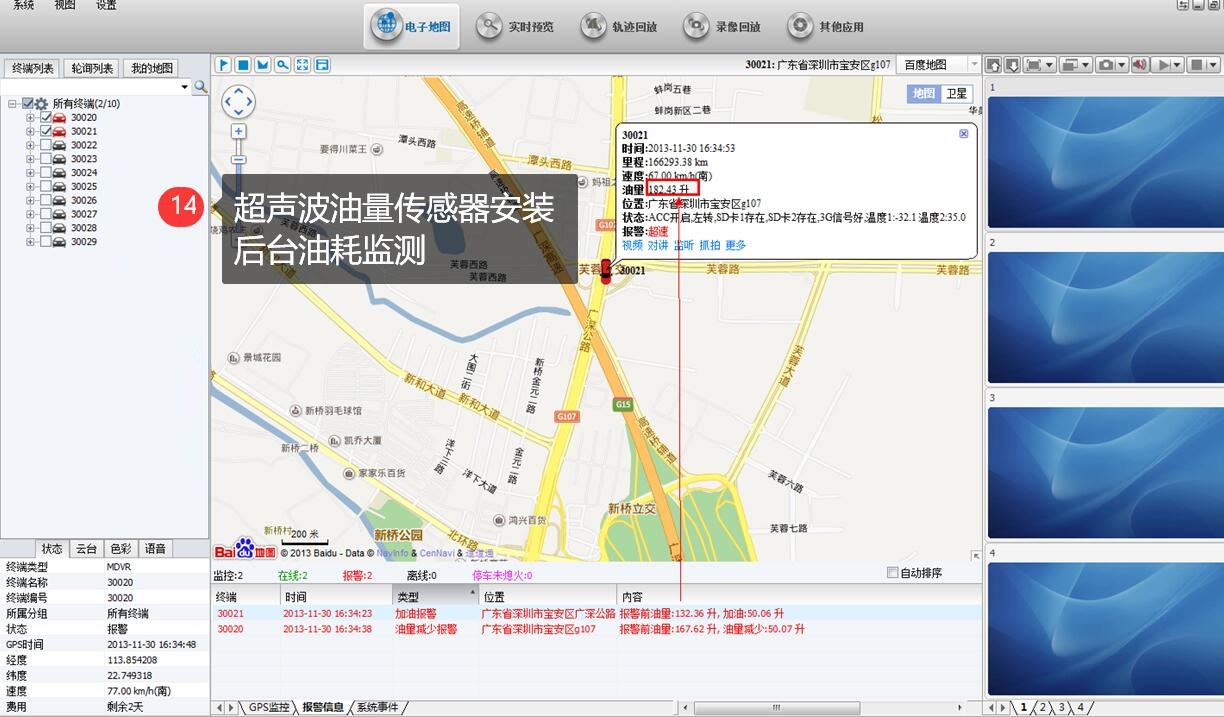

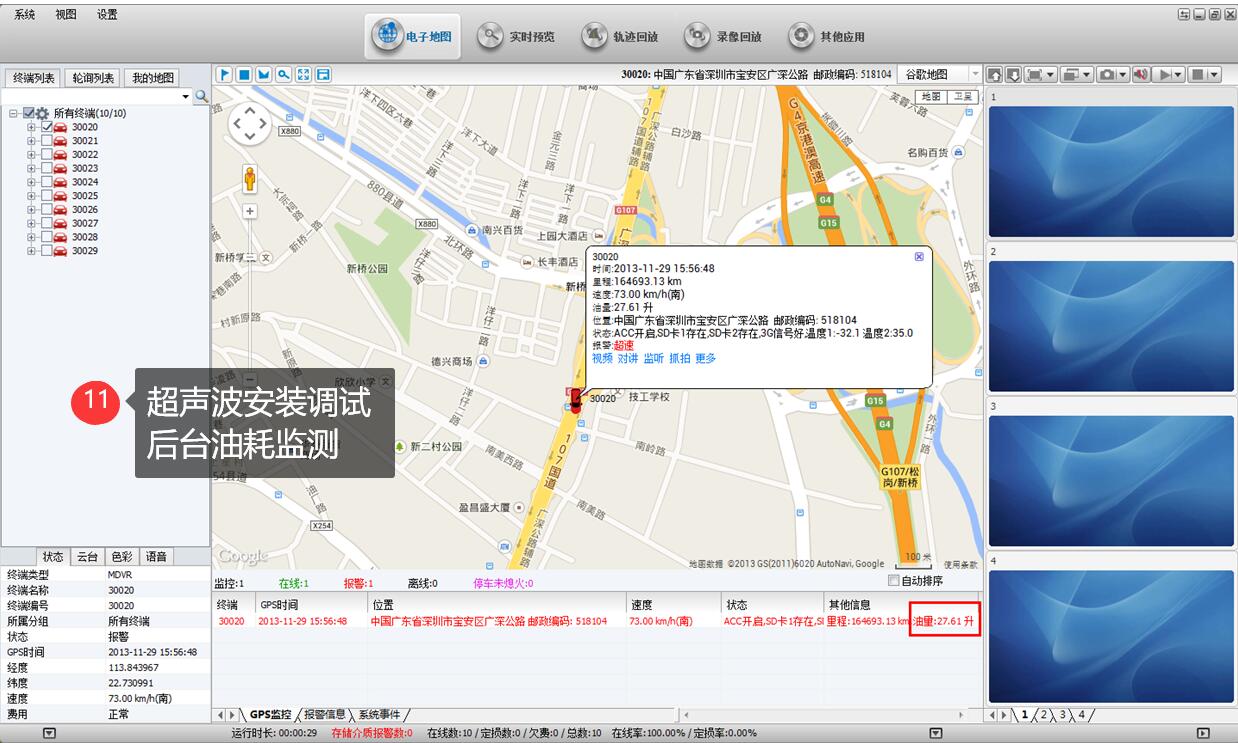

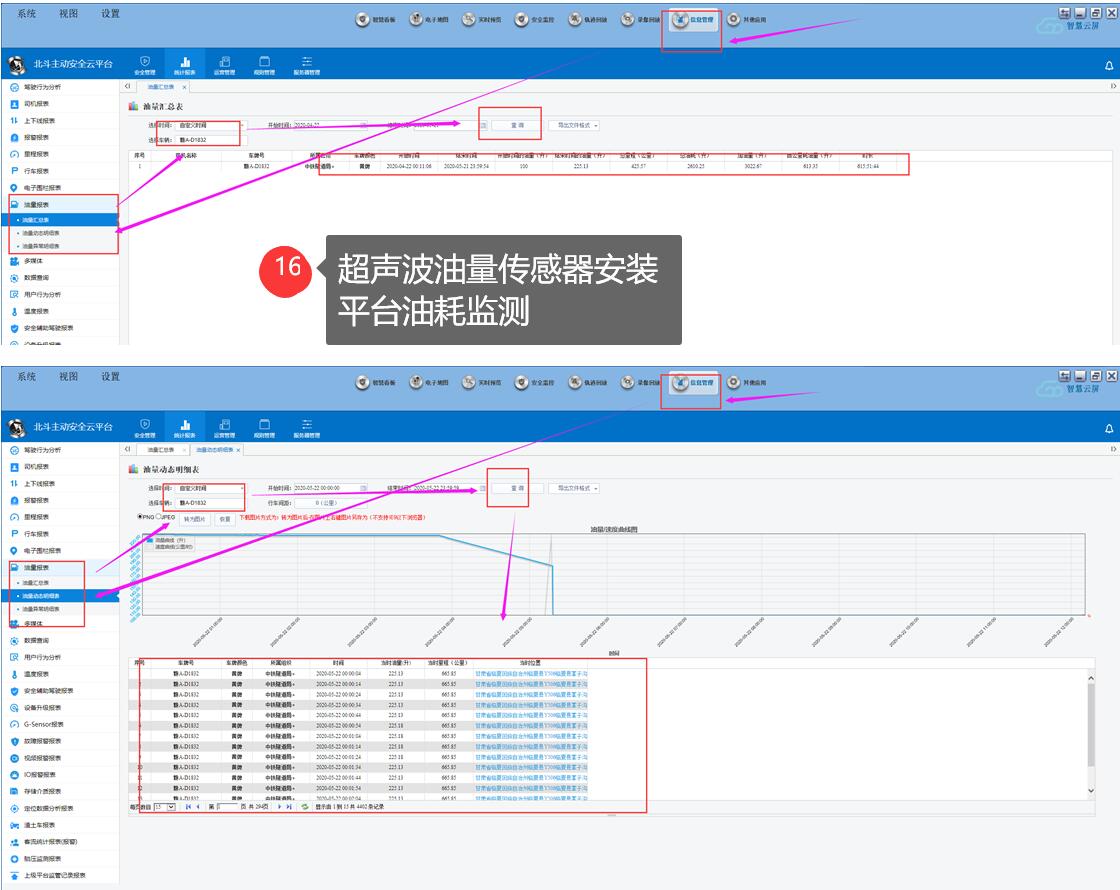

后臺報表查詢
