遠程斷油電功能，安裝調試手冊V2.2

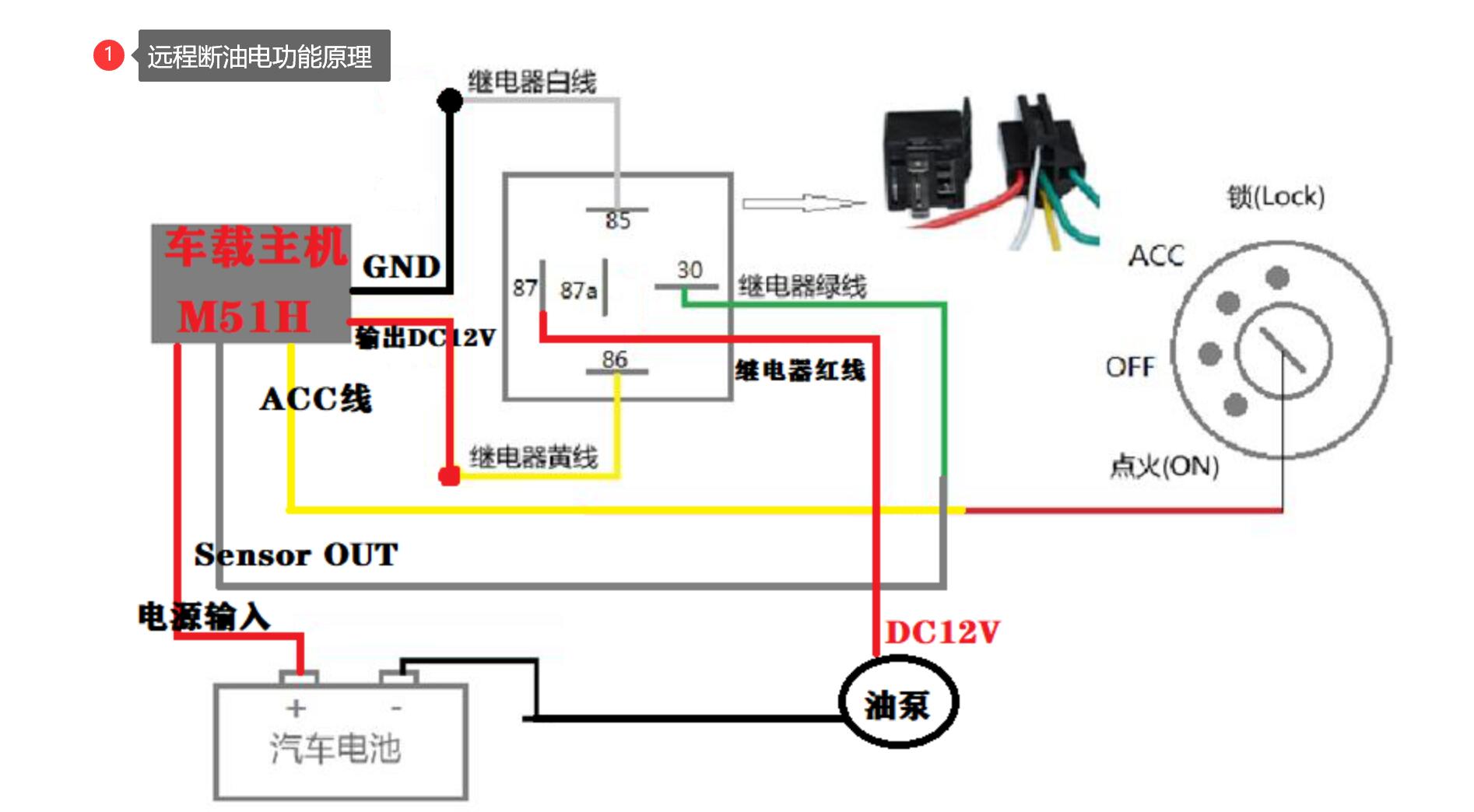

一、 遠程斷油電功能，控油繼電器接線圖工作原理：
遠程斷油電功能(以下M51H為實例)，通過4G遠程從平臺發送指令到設備端，觸發設備端的繼電器輸出控制信號，而控制繼電器的外圍電路的開與并，達到遠程斷油電的功能。
1.當SENSOR-OUT輸出高電平時,繼電器87腳與30腳斷開
2.當SENSOR-OUT輸出低電平時，繼電器87腳與30腳閉合
3.繼電器斷油設計原理：
原理：
NO是常開(NORMAL OPEN)，就是通常即未通電狀態下，是斷開的，通電后在電磁線圈的作用下(吸合)處于閉合狀態。NC是常閉(NORMAL CLOSE)，就是通常即未通電狀態下，是閉合的，通電后在電磁線圈的作用下(吸合)處于斷開狀態。
平臺隨時發送命令，機器會記憶，但必須同時滿足以下兩個條件時才會執行命令：
（1）、GPS定位正常且速度為“0”
（2）、ACC處于關閉狀態下
4.操作描述：（記憶最后一次下發命令的狀態）
當GPS不定位，ACC處于開啟狀態，此時平臺下發斷油命令無效，但設備會記憶這個命令，當GPS定位正常且速度為“0”，ACC處于關閉狀態，此時會執行上次發送的斷油命令。 此時斷油成功，設備5分鐘后關機，（ACC默認關機時間）當下次設備開機，會記憶上次斷油的命令，如車輛需繼續行駛需在平臺下發恢復油路。
二、遠程斷油電功能，設備端的安裝及設置

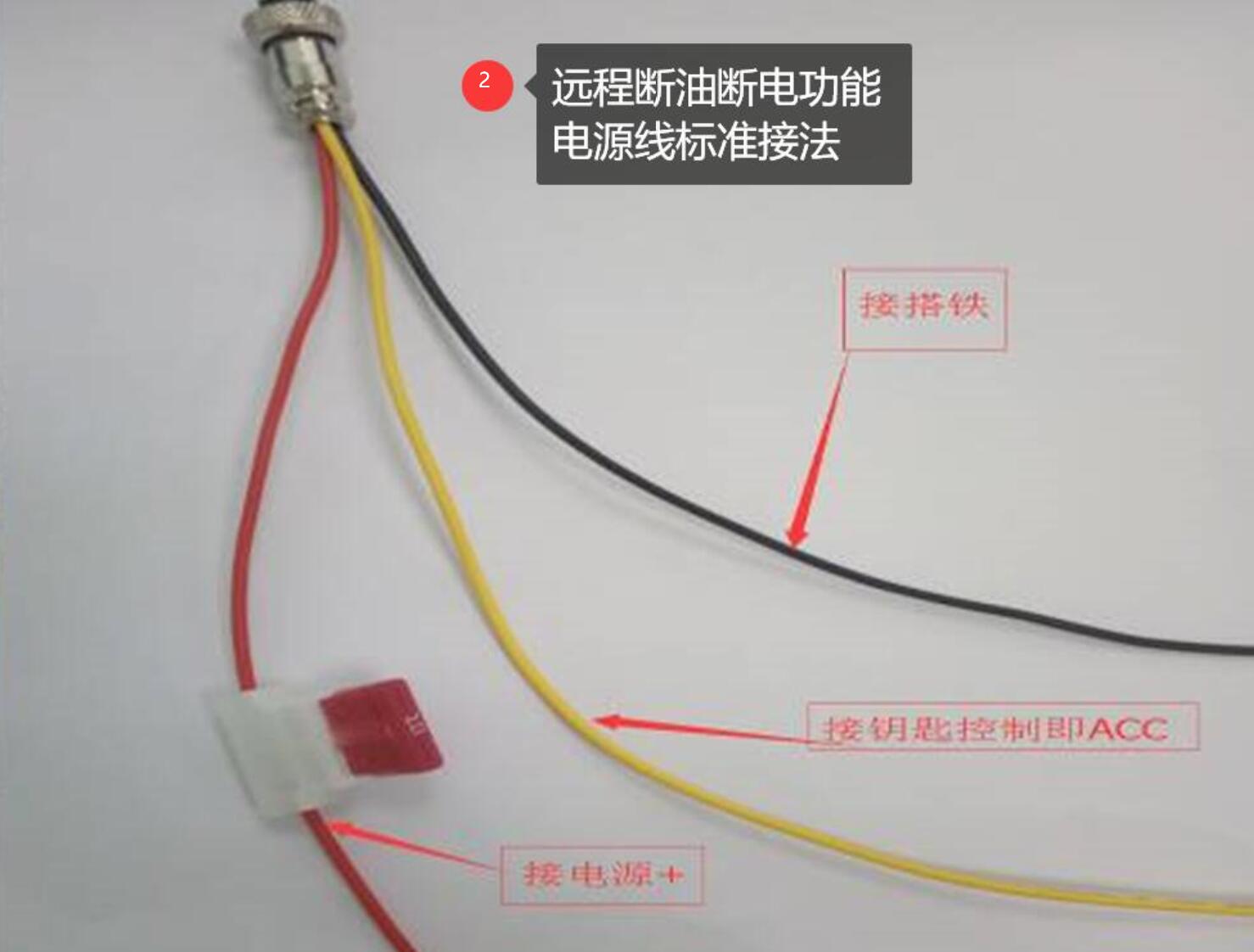

1.設備電源接線圖：（如下圖）
2.斷油繼電器接法：（如下圖）

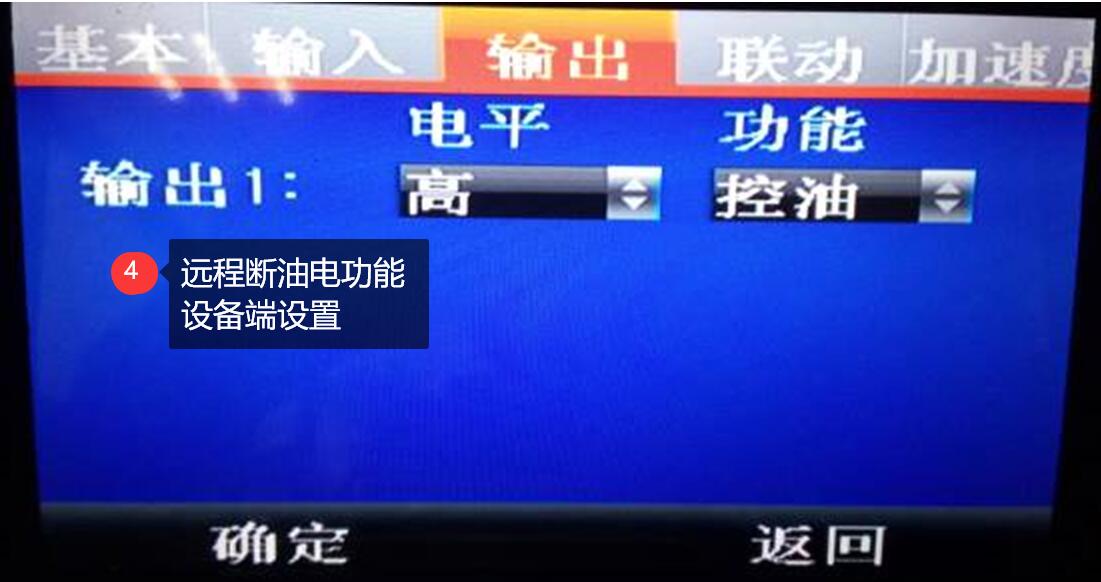

3.設備設置：打開設備進入菜單設置-報警設置—輸出（如下圖）

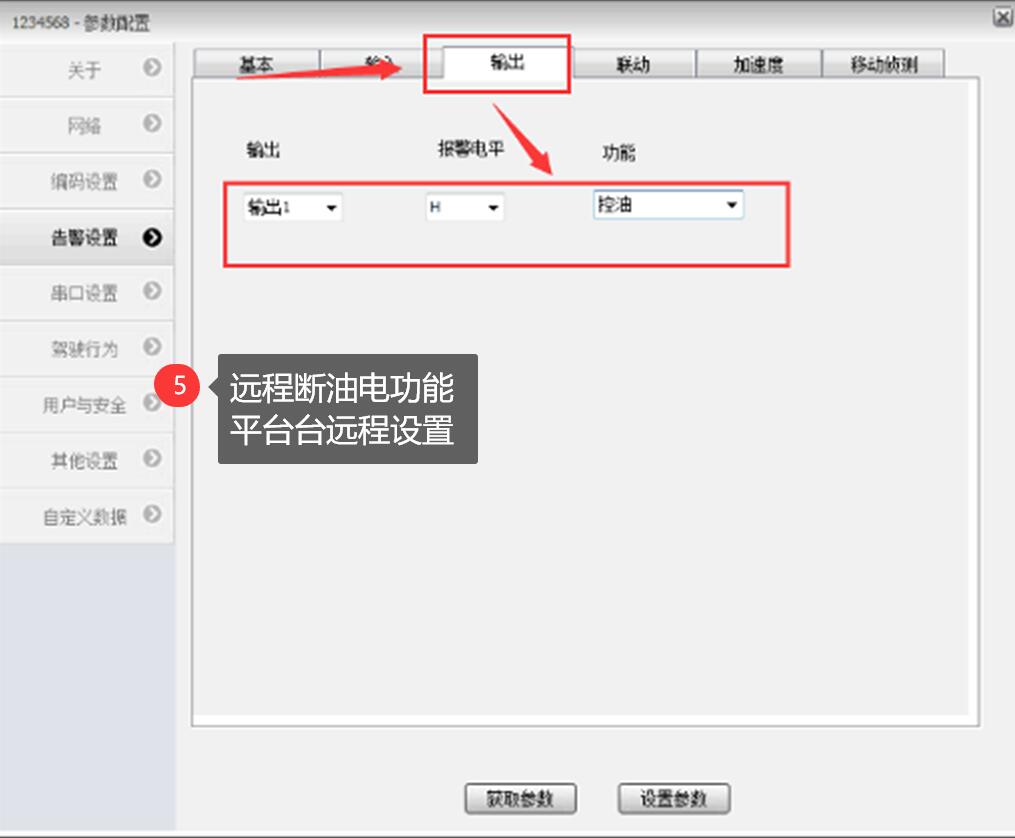

設備上沒有“高低電平”的選擇項，用平臺端設備進一步檢查設置：
三、遠程斷油電功能，平臺軟件部分的實際操作

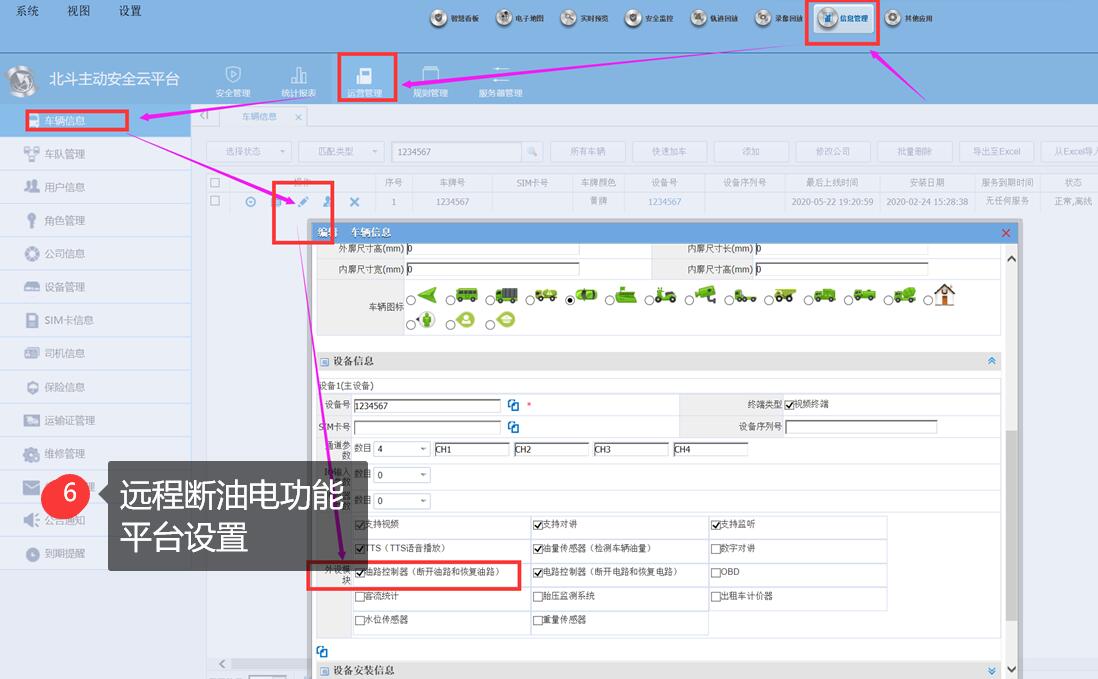

1.平臺軟件設置：（管理員級別賬號下此功能生效，密碼為賬戶平臺登陸的密碼）

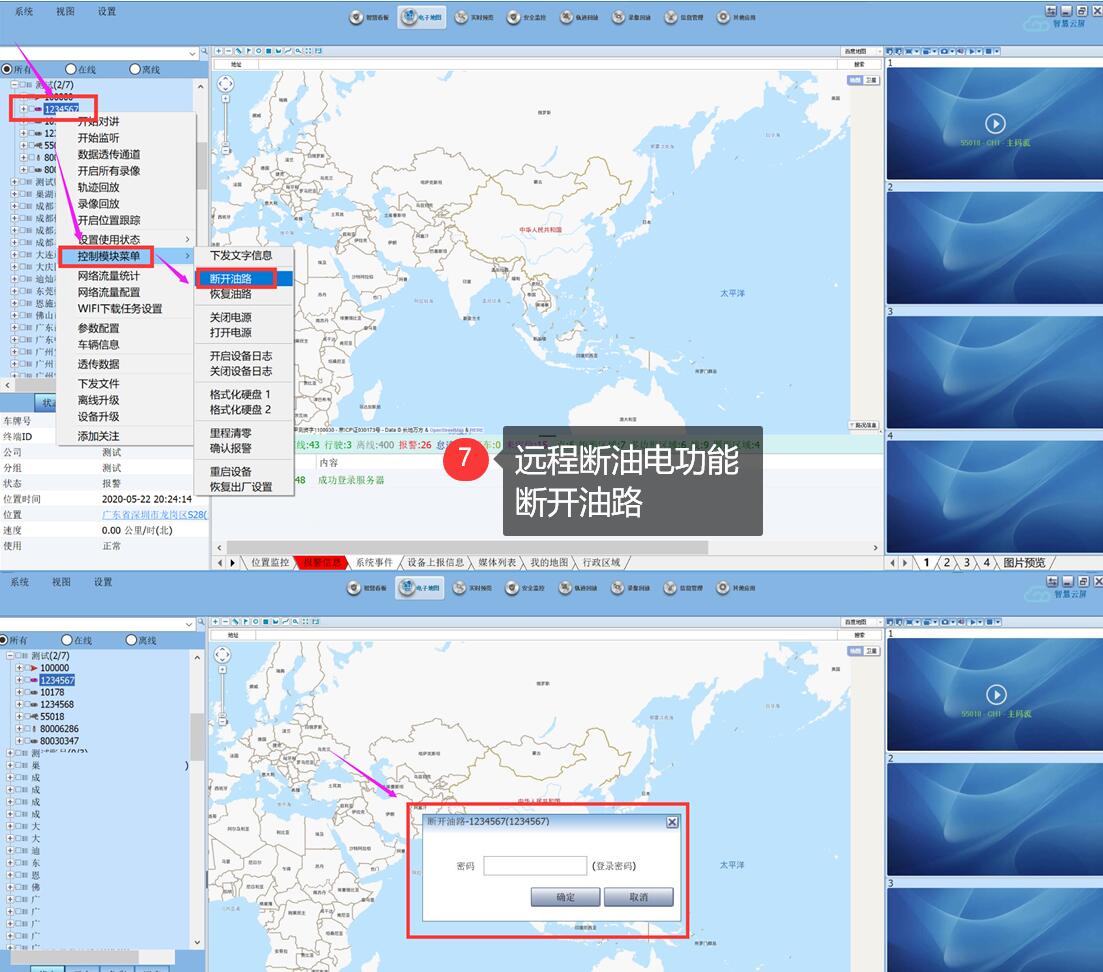

2.平臺操作斷油，斷開油路：不論什么時候發此命令，為“ACC斷開+GPS定位正常速度為0時”同時滿足時才生效。

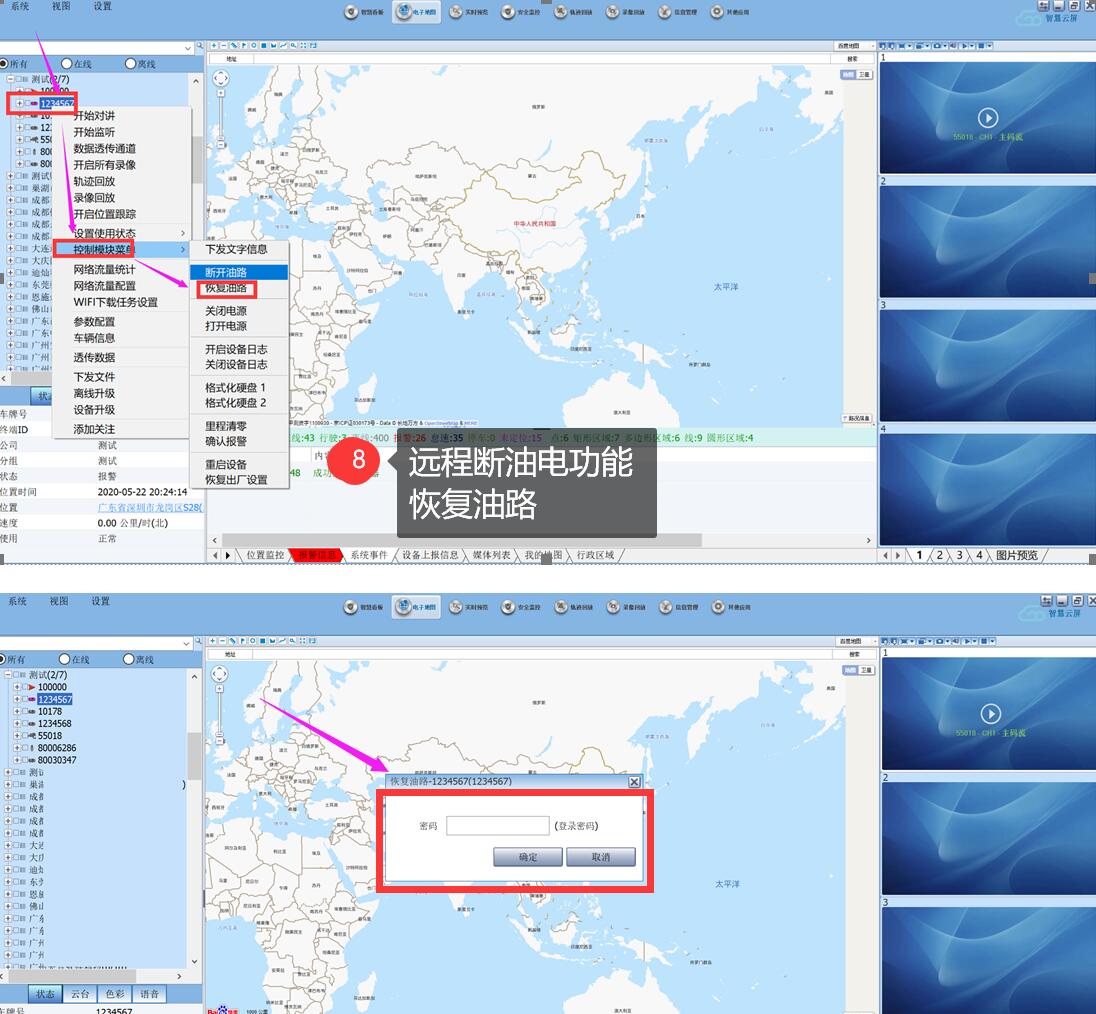

3.平臺操作斷油，恢復油路：如此前是“斷開油路”狀態，必須再次操作“恢復油路”，否則車輛打不著火。
四、特殊情況說明：

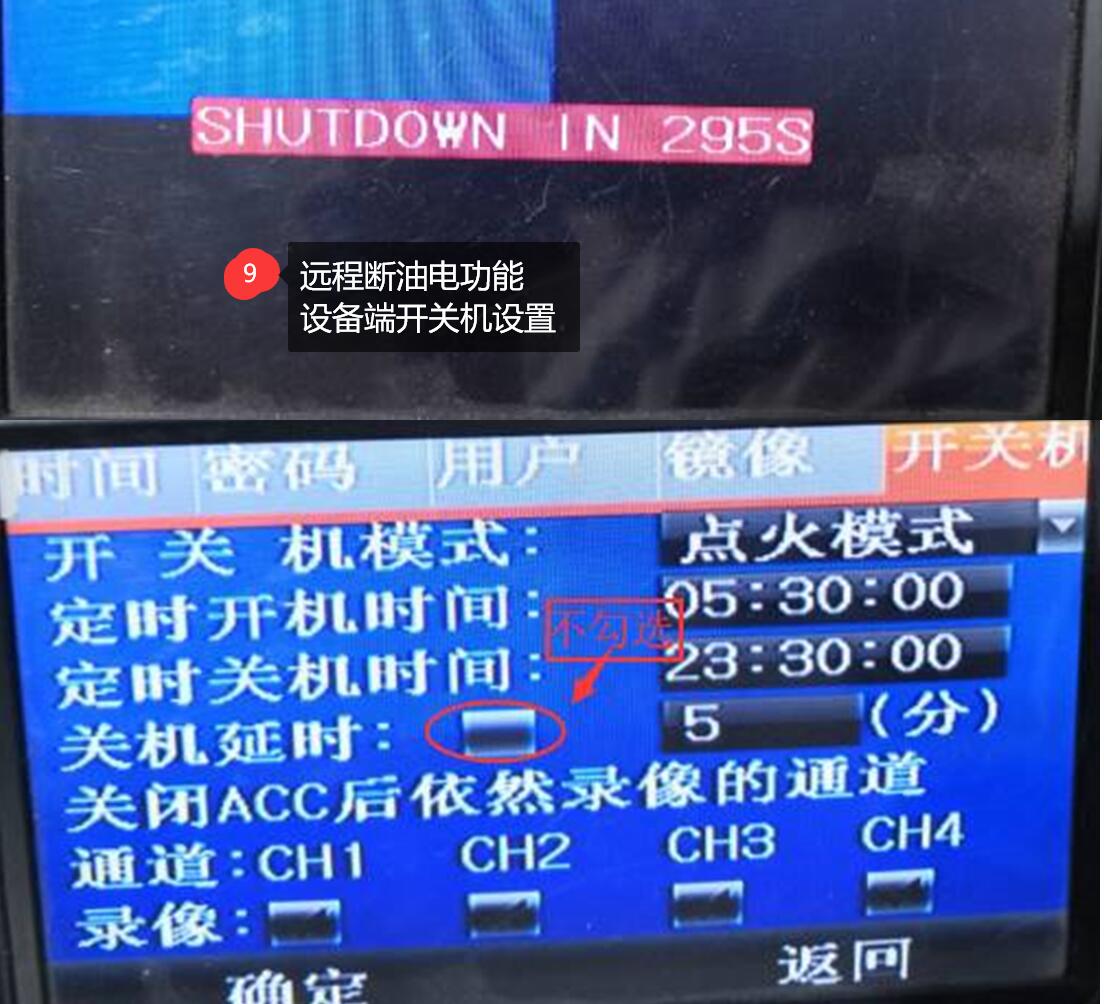

機器出廠時的設置為“關機延時5分鐘”，ACC斷開后5分鐘才會起作用，如果要ACC斷開后立刻生效，否則倒計時未完成時不會生效，那可以把機器的相應的“關機延時”功能取消：
假設機器壞了，開不了機等控制部分出現故障時，直接從87A及30上的油泵線路恢復，車輛能繼續正常使用。

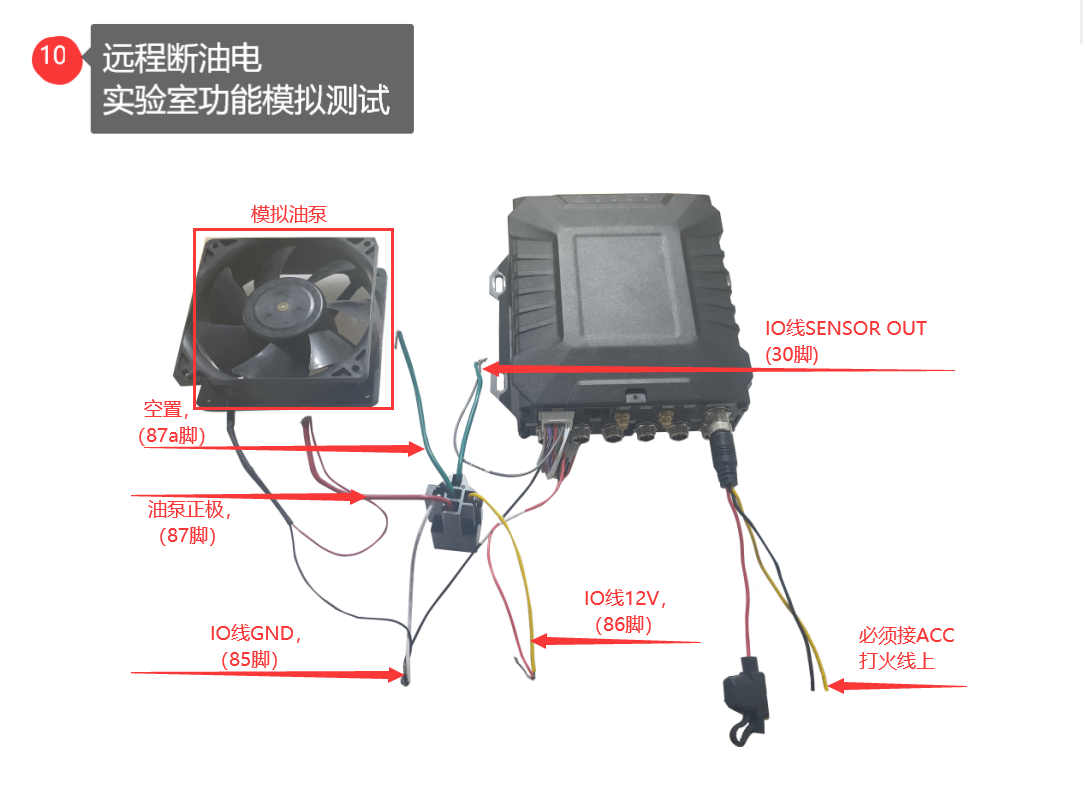

遠程斷油電功能，實驗室模擬測試：
1、平臺發出“斷開油路”的指令后，硬件檢查，可以用萬用表測量SensorOut的線上 + GND 線，保證有12V的電壓形成。
2、發送斷油命令,GPS定到位且速度為“0”，關閉ACC 時，執行平臺下發斷油命令，這時的風扇會停止。機器倒計時5分鐘到時后，風扇會重新轉動，因?yàn)闄C(jī)器處理關閉狀態此時處理無控制狀態，屬于正常。
3、設備關機后，ACC開啟設備開機，開機過程中風扇會轉，待設備正常錄像后，設置執行上次斷油命令，即風扇停止。模擬遠程斷油電功能。
